Rotary Three-Axis ငါးဘူတာ, Composite စက်

နောက်ဆုံးပေါ်ရောင်းဝယ်မှု, ဈေးနှုန်းနှင့်အရည်အသွေးမြင့်သော 0 င်ရိုးသုံးပတ်လုံးတူးဖော်ခြင်းဖြင့်တူးဖော်ရေးကိရိယာငါးဘူတာရုံကို 0 ယ်ယူရန်ကျွန်ုပ်တို့၏စက်ရုံသို့လာရန်သင့်အားကြိုဆိုသည်။ Yuui သည်သင်နှင့်ပူးပေါင်းရန်မျှော်လင့်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

တရုတ်နိုင်ငံတွင် Yuuni ထုတ်လုပ်သူများသည်အရည်အသွေးမြင့်မားသောထုတ်ကုန်များကိုကမ်းလှမ်းသည်။ အရည်အသွေးမြင့်သောလှည့်ကွက်သုံးခုဝင်ရိုးစင်းငါးဘူတာကိုစျေးနှုန်းချိုသာစွာဖြင့် 0 ယ်ယူရန်ကြိုဆိုပါသည်။ Yuui Automater Equipmer ၏ ZSK4116 × 3 romary သုံးစီးနင်းတူးဖော်ခြင်းနှင့်နှိပ်ခြင်းစက်သည်ကြီးမားသောနှင့်အလယ်အလတ်အသုတ်တံခါးပေါက်များထုတ်လုပ်ခြင်းနှင့်ထုတ်ယူခြင်းအတွက်သင့်လျော်သည်။ စက်ကိရိယာတွင်ချောချောမွေ့မွေ့နှင့်ရက်ရောသောရုပ်မြင်သံကြား, ရိုးရှင်းသောနှင့်ထိုးထွင်းသိမြင်ခြင်းလုပ်ငန်း, အဆင်ပြေသောညှိနှိုင်းမှု, လူတစ် ဦး မှစက်များစွာကိုလည်ပတ်ခြင်းနှင့်စီမံခန့်ခွဲမှုများကိုနားလည်သဘောပေါက်နိုင်ပြီးအကောင်းဆုံးနှင့်ထိရောက်သော processing anti-processing ကိရိယာများဖြစ်သည်။

အဓိက configuration:

နံပါတ်စဥ်	ကုန်ပစ္စည်းအမည်	မော်ဒယ် / သတ်မှတ်ချက်	အရေအတွက်	သံပူကပ်
1	အောက်အခေြ	ဂဟေ components	1	Self- ထုတ်လုပ်
2	အဓိကရိုးတံဝက်ဝံ	jt6-yl92	6	ဘီးယား
3	လျှပ်စစ်ခေါင်းကိုတူးခြင်းနှင့်တိုက်ခိုက်ခြင်း		1	ကိန်းဂဏန်းထိန်းချုပ်မှု
4	လျှပ်စစ်ဓာတ်အားပေး	jt6-yl92	2	ကိန်းဂဏန်းထိန်းချုပ်မှု
5	အလိုအလျောက် Segmentation disk ကို	5 workstations	1	ရွန်ယုန်
6	Workpiece ကရိယာ	အဆမျက်နှာကိုကေှအနှံ့ပါးတည်း	5
7	servo မော်တာ	2.3kw	1	xinjie
8		750w	2	xinjie
9		1.2kw	1	သွားလာရန်ပွင့်လင်းဖြစ်လိမ့်မည်
10	လျှပ်စစ်စက်ယန္တရား	3Kw	1	jinling
11		1.5kw	1	Nuofan
12		750w	1	Sheng Xiang Xiang Xiang Xiang Xiang Xiang Xiang Xiang Xiang
13	ဖန်ပြင်ကိုတို့ပြီးအသုံးပြုရခြင်း	tg765s-xt	1	xinjie
14	တေှဖိုင်	lc1n1801	1	Schneider
15	Plc ထိန်းချုပ်မှု	xtm-60t	1	xinjie
16	switching mode power ထောက်ပံ့ရေး	PMT-24V150W2BA	1	မြစ်ဝကျွန်းရီ
17	ကြိမ်နှုန်း converter	3Ph-380V	1	မောင်းရန်လွယ်ကူသည်
18	solenoid valve	4v210-08	6	Yadek
19	ဒိုင်း	အပြည့်အဝပူးတွဲပါ	1

အဓိကနည်းပညာဆိုင်ရာ parameters တွေကို

နံပါတ်စဥ်	အမျိုးအစား	ဒေတာသတ်မှတ်ချက်များ	မှတ်ချက်
1	workstations အရေအတွက်	လူ 5 ယောက်
2	အလုပ်လုပ်နိုင်စွမ်း	ပါဝါခေါင်း၏အမြင့်ဆုံးတူးခြင်းနှင့်နှိပ်ခြင်းအချင်းသည် 13 ဖြစ်သည်	သံမဏိအစိတ်အပိုင်းများ
3	segment ကို turntable တိကျမှန်ကန်မှုကို	splitter ၏ output ကိုတိကျမှန်ကန်မှုကို± 0.03 ဖြစ်ပါတယ်	Reference configuration rv75 0.75kw မော်တာ
4	ဗိုင်းလိပ်တံ tool ကိုကိုင်ဆောင်သူအမျိုးအစား	jt6-er20	စံ configuration ကို
5	ဗိုင်းလိပ်တံ parameters တွေကို	အများဆုံး RPM 0-2000 / မိနစ်	ချိန်ညှိမြန်နှုန်း
6	ဓါးကိုင်တွယ်၏ installation နည်းလမ်း	လက်စွဲစာအုပ်ဝက်အူ
7	Tool Clamping နည်းလမ်း	er20 (8 မှ 14)	စံ configuration ကို
8	အလျားလိုက်ပါဝါခေါင်း	Mo ရဲ့ 4 #
9	ဗိုင်းလိပ်တံ tool ကိုကိုင်ဆောင်သူအမျိုးအစား	Morse 4 # er40 (3 မှ 30)
10	ဗိုင်းလိပ်တံ parameters တွေကို	အများဆုံး rpm 0-1500 / မိနစ်	ချိန်ညှိမြန်နှုန်း
11	အလုပ်တိကျမှန်ကန်မှု	0.05 / ထပ်ခါတလဲလဲ positioning positioning ကိုတိကျမှန်ကန်မှုကို 0.03
12	အလုပ်လုပ်ဓာတ်ငွေ့အရင်းအမြစ်ဖိအားပေး	5-6 kg / c㎡
13	workbench အချင်း	680mm
	ပါဝါထောက်ပံ့ရေးစွမ်းရည်	စုစုပေါင်းပါဝါ 10.5kw
	စက်အရွယ်အစား	2070x1860x20000	ရည်ညွှန်းအရင်းအမြစ်များ
	စက်အလေးချိန်	အကြောင်းကို 1600kg အကြောင်းကို	ရည်ညွှန်းအရင်းအမြစ်များ

စက်ကိရိယာ၏ဖွဲ့စည်းပုံနှင့်စွမ်းဆောင်ရည်

Rotary သုံးပွင့်သုံးတပ်မတူးစက်နှင့်ရေနံချောင်းစက်ကိုသံမဏိအစိတ်အပိုင်းများဖြင့်ဂဟေဆော်ခြင်းနှင့်အတုအိုမင်းခြင်းဖြင့်ပေါင်းစပ်ထားသည်။ ၎င်းသည်ကောင်းမွန်သောတိကျမှုနှင့်တည်ငြိမ်မှုရှိသည်။ စက်တစ်လုံးလုံးသည် PLC စနစ်တပ်ဆင်ထားပြီးခိုင်မာသောရွေ့လျားမှုရှိသည်။

1 တွင်းတူးခြင်းနှင့်နှိပ်ခြင်းနှင့်နှိပ်ခြင်း, တူးဖော်ခြင်းစွမ်းရည် - သံမဏိအစိတ်အပိုင်းများအတွက် 16 မီလီမီတာအတွက် 20 မီလီမီတာအတွက်အစာကျွေးခြင်း, ပါဝါခေါင်းသည်အာဏာကိုသူ့ဟာသူလျှောကျသွားခြင်းမှကာကွယ်ရန်နေရာချသည်။ 2 တူးခြင်းပါဝါခေါင်းများ - တူးဖော်ရေးစွမ်းရည် - သံမဏိအစိတ်အပိုင်းများအတွက် 13 မီလီမီတာ, အလူမီနီယံအစိတ်အပိုင်းများအတွက် 16 မီလီမီတာ, Drange Feeds: Sermo feeds (jt16) ။ ဘူတာငါးခု၏နေရာချထားရေးကိုအောင်မြင်ရန်အတွက်ငါးဘူတာရုံအလိုအလျှောက်ခွဲထွက်သည့်အလိုအလျှောက်တပ်ဆင်ထားပြီးကိရိယာတစ်ခုစီကိုရှေ့သို့, နောက်ပြန်, လက်ဝဲနှင့်ညာသို့ချိန်ညှိနိုင်သည်။ တင်နှင့်ချရန်လွယ်ကူသည်။ ဗိုင်းလိပ်တံတစ်ခုချင်းစီတွင်လွတ်လပ်သောထိန်းချုပ်မှုနှင့်လက်စွဲညှိနှိုင်းမှုလုပ်ဆောင်ချက်များရှိသည်။ ဗိုင်းလိပ်တံဝက်ဝံအားလုံးသည် Harbin ဝက်ဝံများဖြစ်သည်။ ပြတ်တောင်းသည့်အလိုအလျောက်ချောဆီကိုချောဆီဒုံးဒီဆီသို့ရေနံနှင့်ပါဝါ ဦး ခေါင်းကိုနှိပ်ခြင်း,

Process Prown: စက်ကိုစတင်ပါ။ → Purchable ကို loading poor ကိုဖွင့်ပါ။

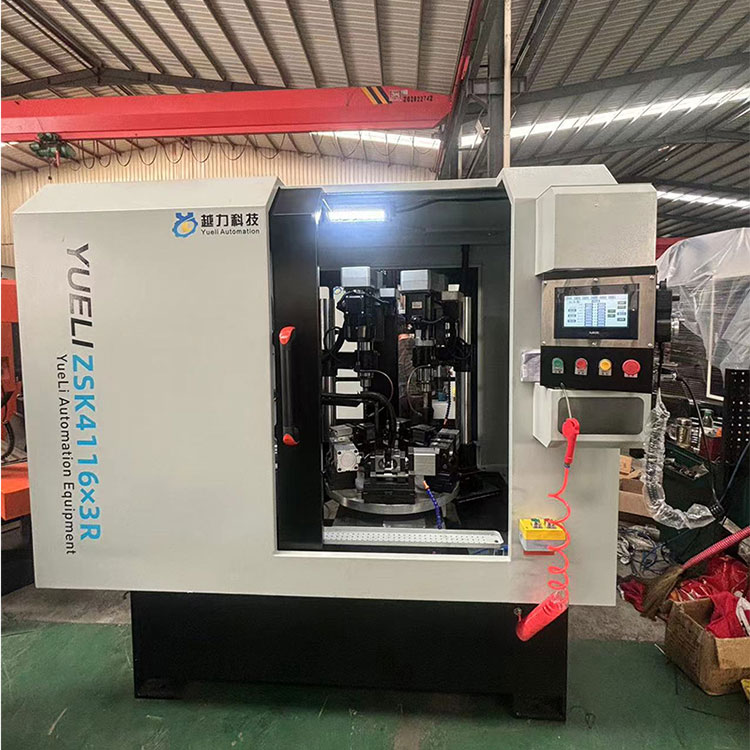

Rotary Three-axis Five Station Drilling Composite Machine

စက်ကိရိယာ၏အဓိကဖွဲ့စည်းပုံ -

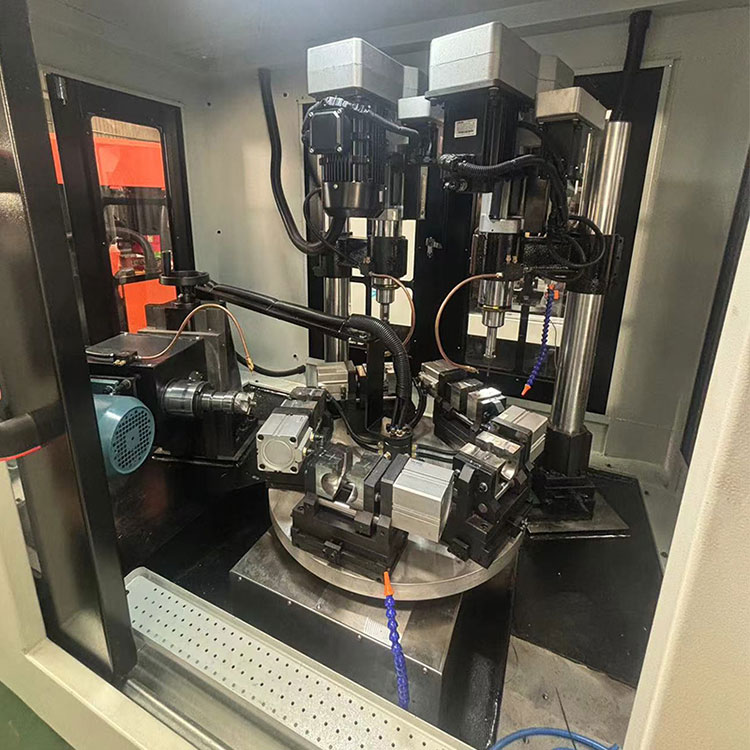

Power Head ဖြန့်ဖြူးခြင်း - တူးဖော်ခြင်းနှင့်ကြိတ်ဆုံရန်အလျားလိုက်ပါဝါ ဦး ခေါင်း, ဒေါင်လိုက်တူးဖော်ခြင်းစထဗိုင်းင်သဒင်ယူနစ်တစ်ခု, ဒေါင်လိုက်တူးဖော်ရေးဗိုင်းလိပ်တံယူနစ်, ငါးဘူတာရုံအလျင်မြန်ဆုံး split turntable, တိုက်နယ်တစ်ခု, ဖိုင်တွဲငါးစုံနှင့်အပြည့်အဝပူးတွဲစာရွက်သတ္တုကာကွယ်မှုတစ်ခု။

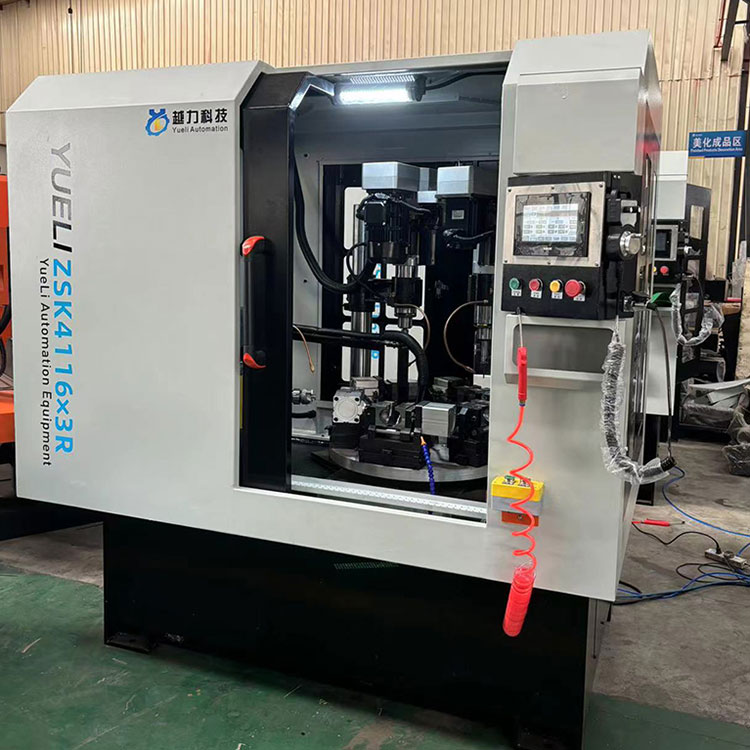

Rotary Three-axis Five Station Drilling Composite Machine
