Linear Guide Drilling Tapping Center အမျိုးအစားကိုဖွင့်ပါ။

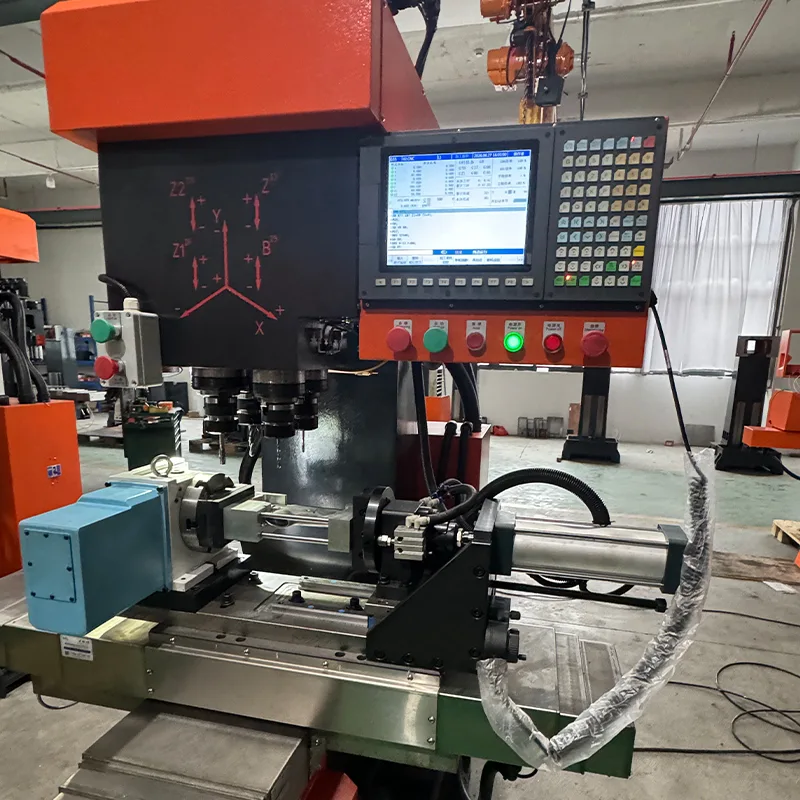

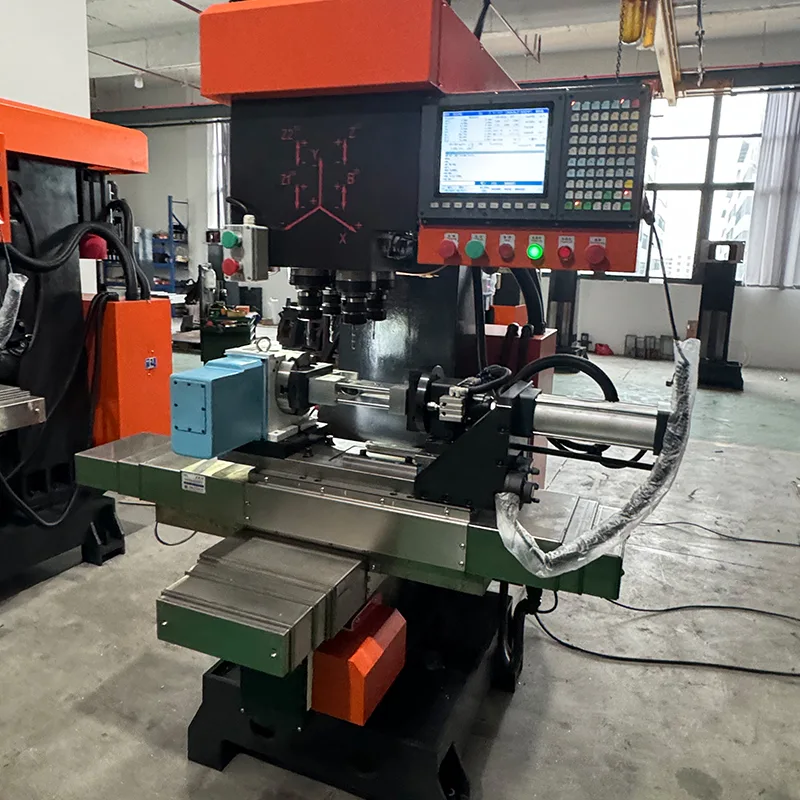

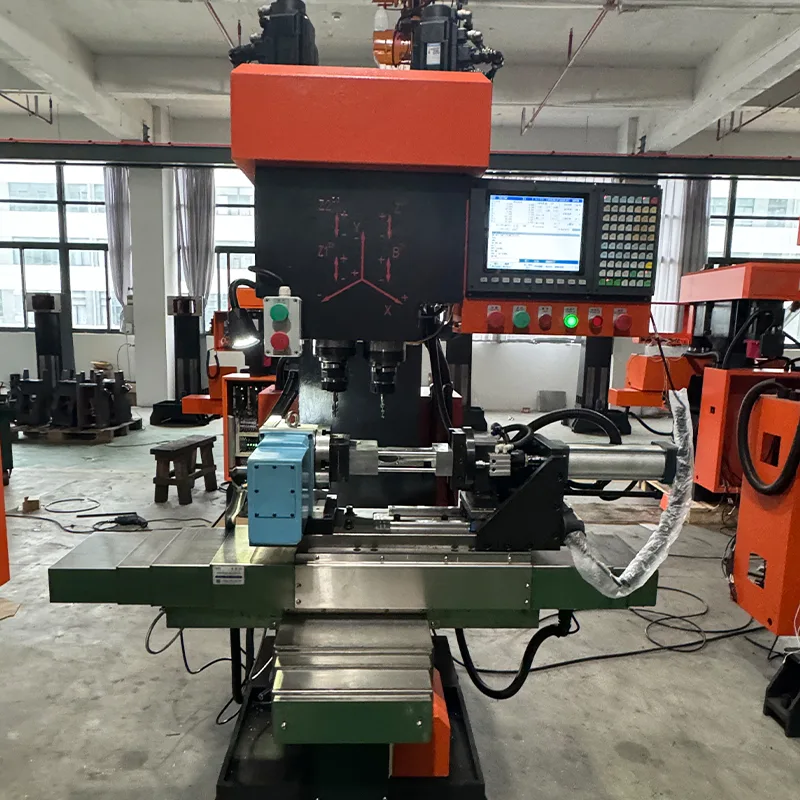

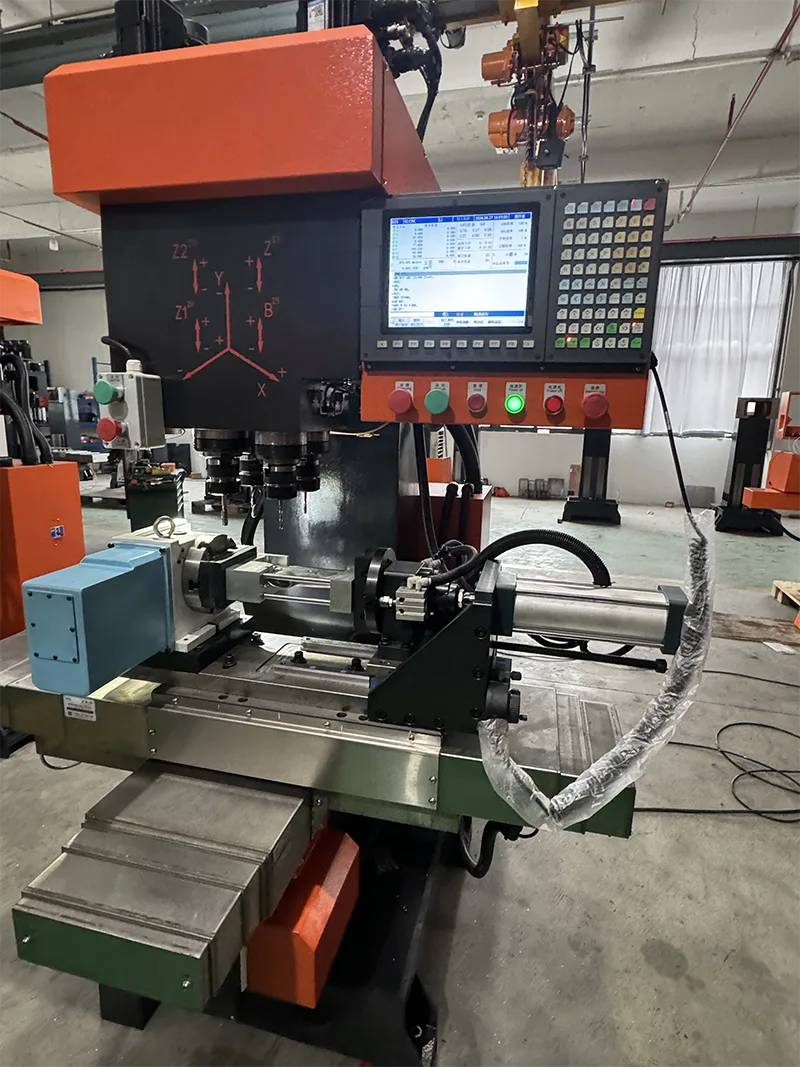

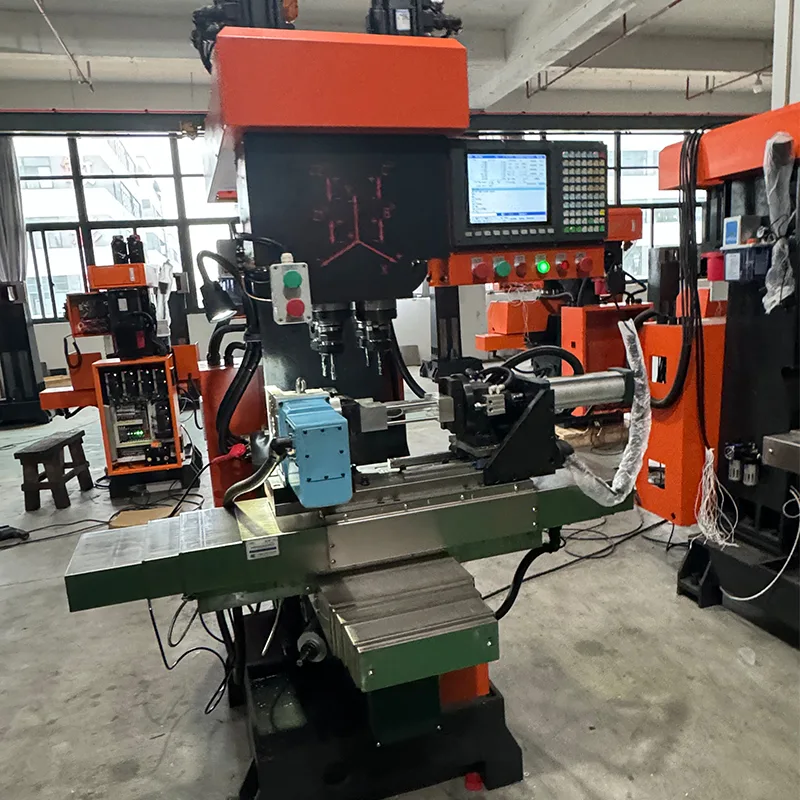

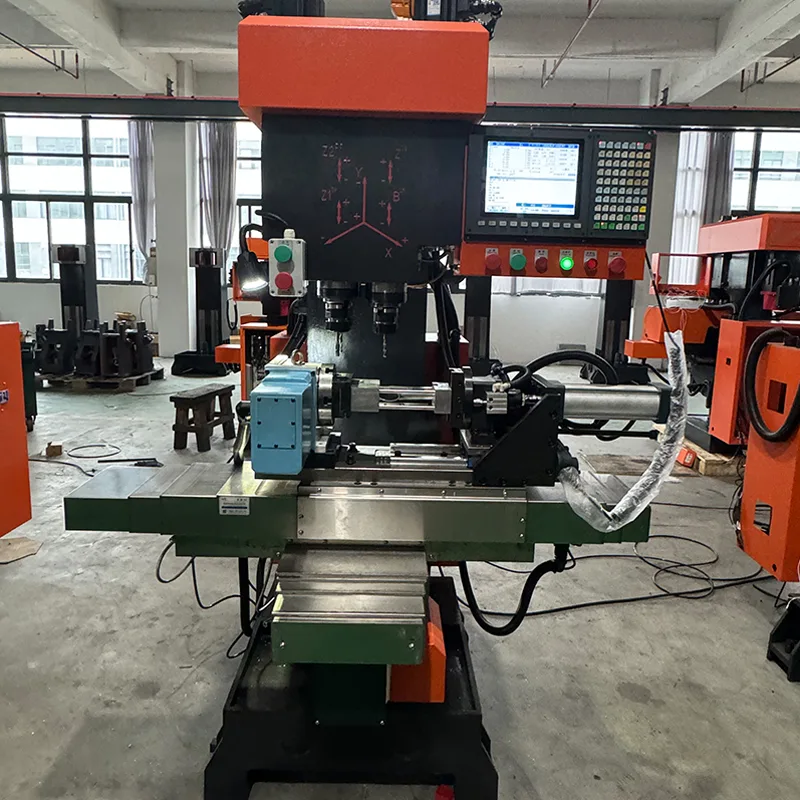

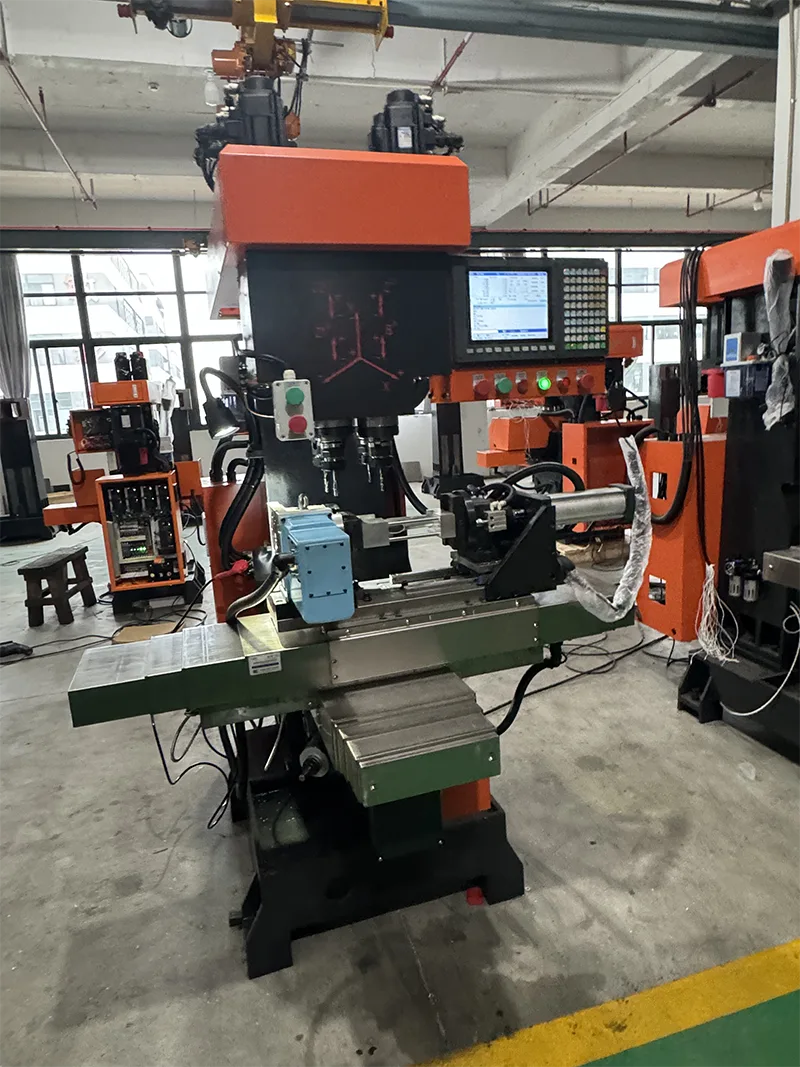

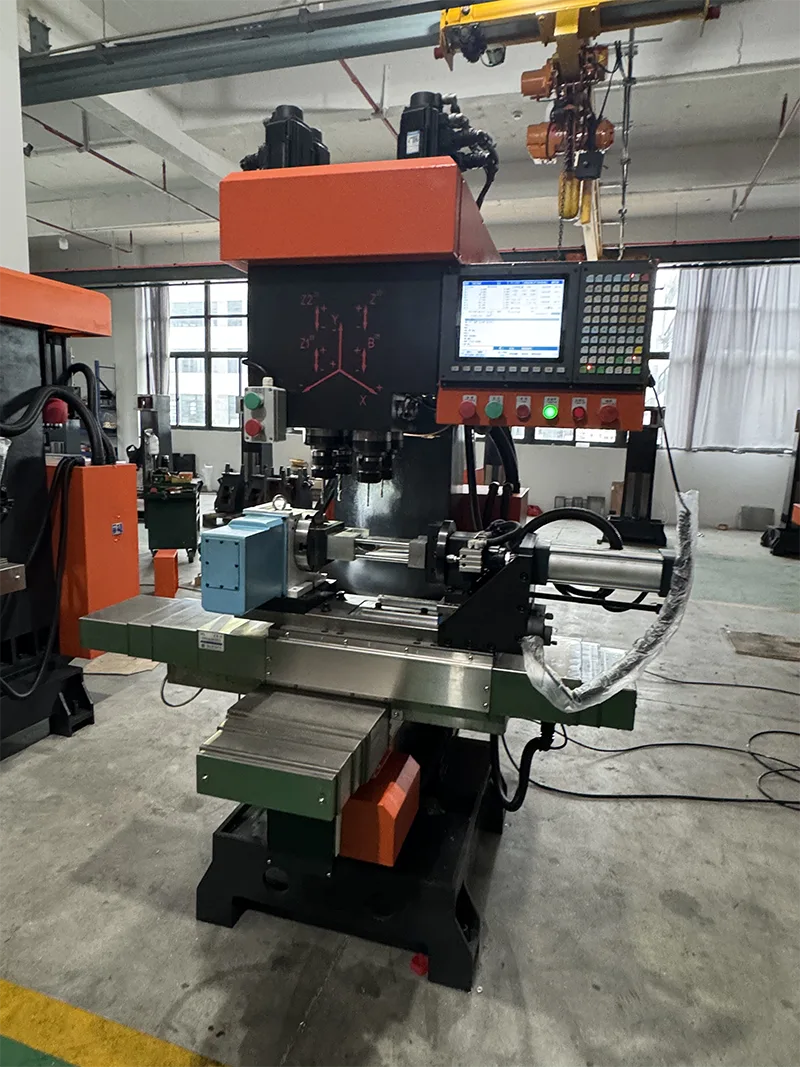

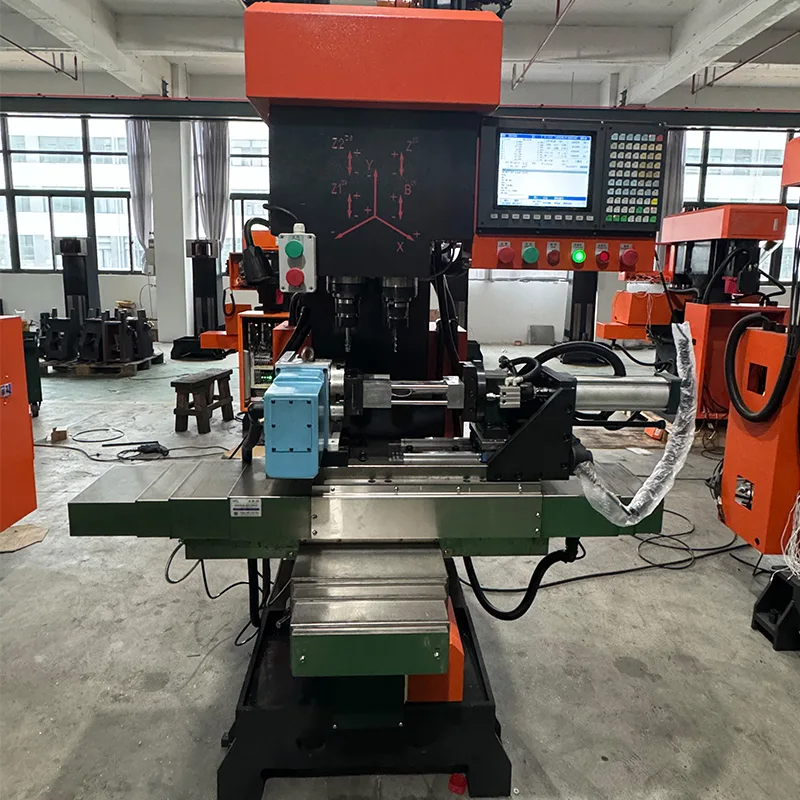

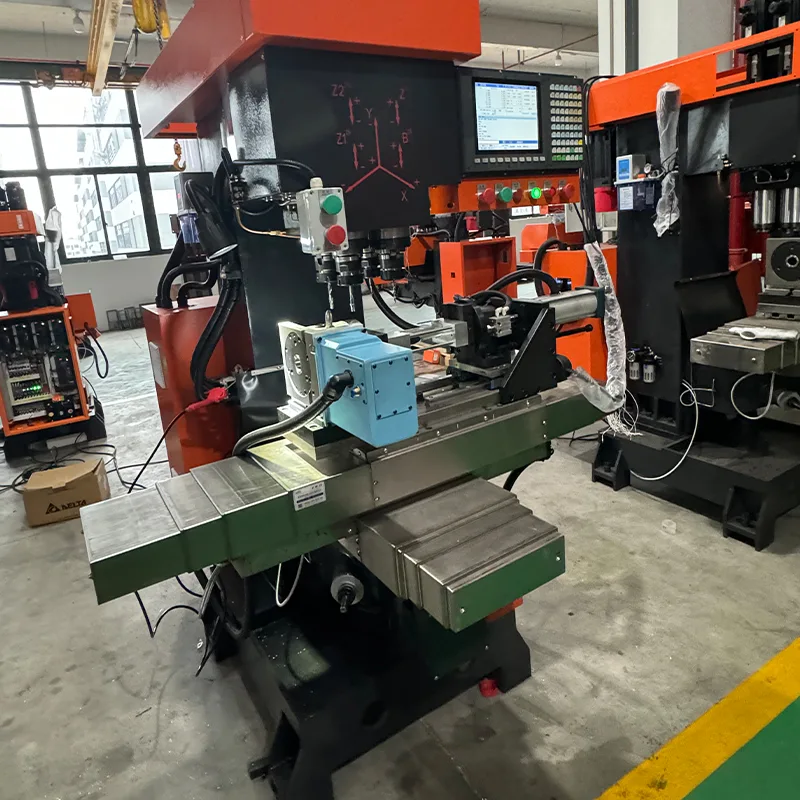

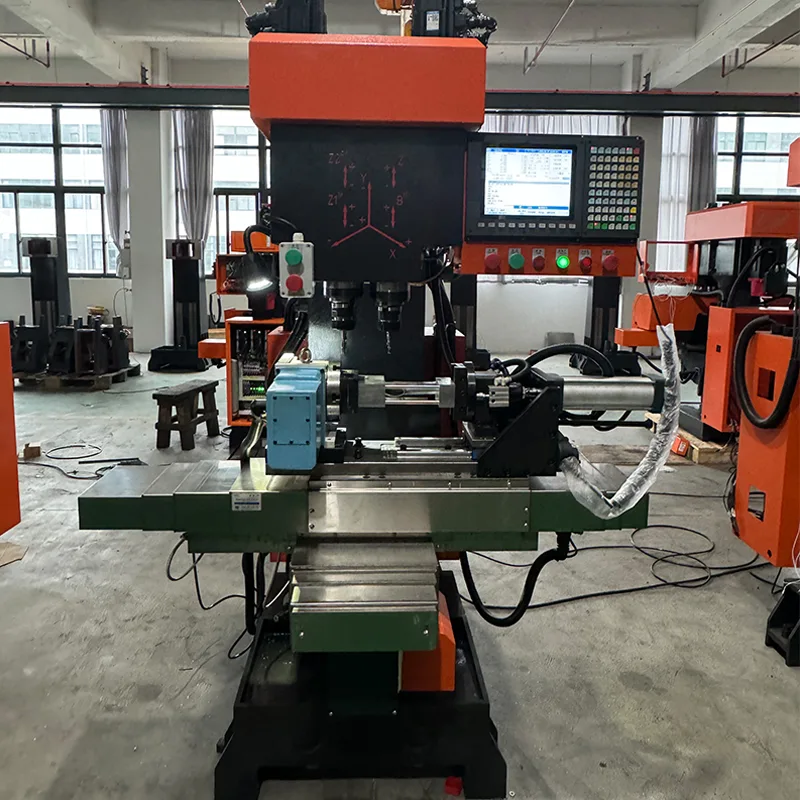

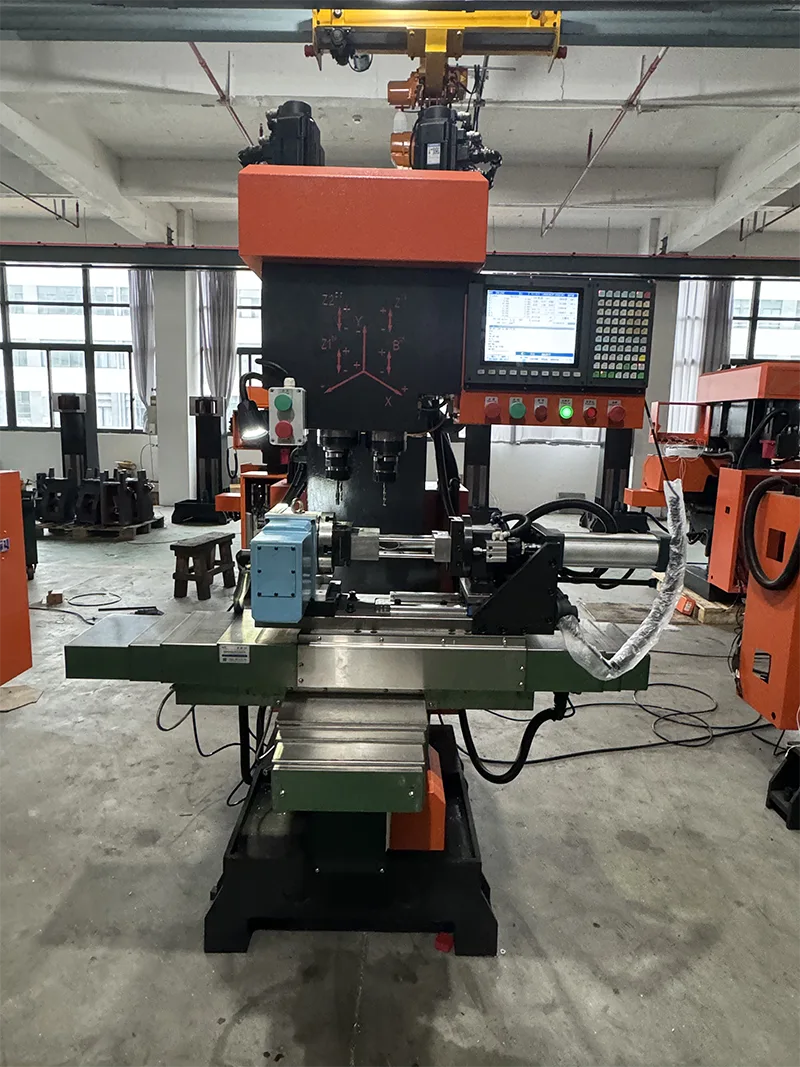

ZSK540 Linear Guide Drilling Tapping Center Open Type သည် open type configuration တွင် ဒေါင်လိုက် 4-ဝင်ရိုး linear guide drilling tapping center ဖြစ်သည်။ ဤမော်ဒယ်သည် သတ္တုအကာအရံမပါဘဲ ထွက်လာပြီး အလုံအလောက်အပြည့်မလိုအပ်သည့် အဖွင့်ဘောင်ဒီဇိုင်းကို ပေးဆောင်သည်။ စက်တွင် ထိတွေ့မျက်နှာပြင်ပါရှိသော ထိုင်ဝမ် Syntec ဘတ်စ်ကား CNC စနစ်ဖြင့် တပ်ဆင်ထားပြီး အသုံးပြုသူ-ဖော်ရွေသော လူသား-စက်အင်တာဖေ့စ်သည် အလိုလိုသိမြင်နိုင်သော ပရိုဂရမ်ရေးဆွဲခြင်းနှင့် ရိုးရှင်းသောလုပ်ဆောင်မှုများအတွက် အသုံးပြုရလွယ်ကူစေပါသည်။ 4-axis CNC လုပ်ဆောင်ချက်ဖြင့်၊ axes လေးခုစလုံးသည် တူးဖော်ခြင်း၊ ပုတ်ခြင်းနှင့် ကြိတ်ခြင်းလုပ်ငန်းများကို လုပ်ဆောင်နိုင်သည်။ Built-in ကြိမ်နှုန်းပြောင်းပေးသည့် 5.5KW servo spindle motor သည် တင်းကျပ်သောထိပုတ်ခြင်းနှင့် stepless speed regulation ဖြင့် machining precision ကိုသေချာစေသည်။

စက်ဖွဲ့စည်းပုံနှင့် ဖွဲ့စည်းပုံဆိုင်ရာ အင်္ဂါရပ်များ

ZSK540 Linear Guide Drilling Tapping Center Open Type ကို အောက်ပါစံသတ်မှတ်ချက်များနှင့် ဖွဲ့စည်းတည်ဆောက်ပုံအင်္ဂါရပ်များဖြင့် တည်ဆောက်ထားသည်။

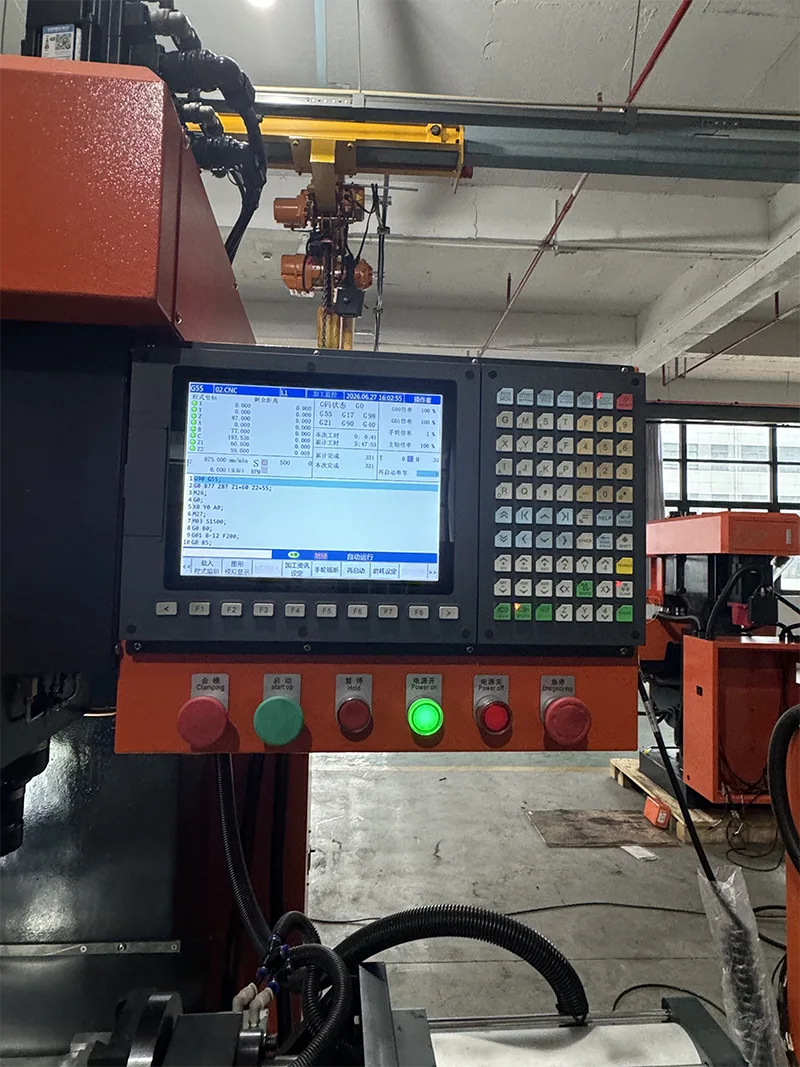

· CNC စနစ်- ထိုင်ဝမ် Syntec ဘတ်စ်ကား CNC စနစ်ဖြင့် ထိတွေ့မျက်နှာပြင်။ အသုံးပြုရလွယ်ကူသော လူသား-စက်မျက်နှာပြင်။ အလိုလိုသိသော ပရိုဂရမ်းမင်း။ ရိုးရှင်းသောလည်ပတ်မှု။ သင်ယူရန်အမြန်။

· Servo စနစ်- Syntec ဆာဗာမော်တာများ၊ စုစုပေါင်း 5 ယူနစ် (ဘရိတ်ပါသည့် 4 လုံး)။ 5.5KW Huahong ဗိုင်းလိပ်တံ ဆာဗာမော်တာ။

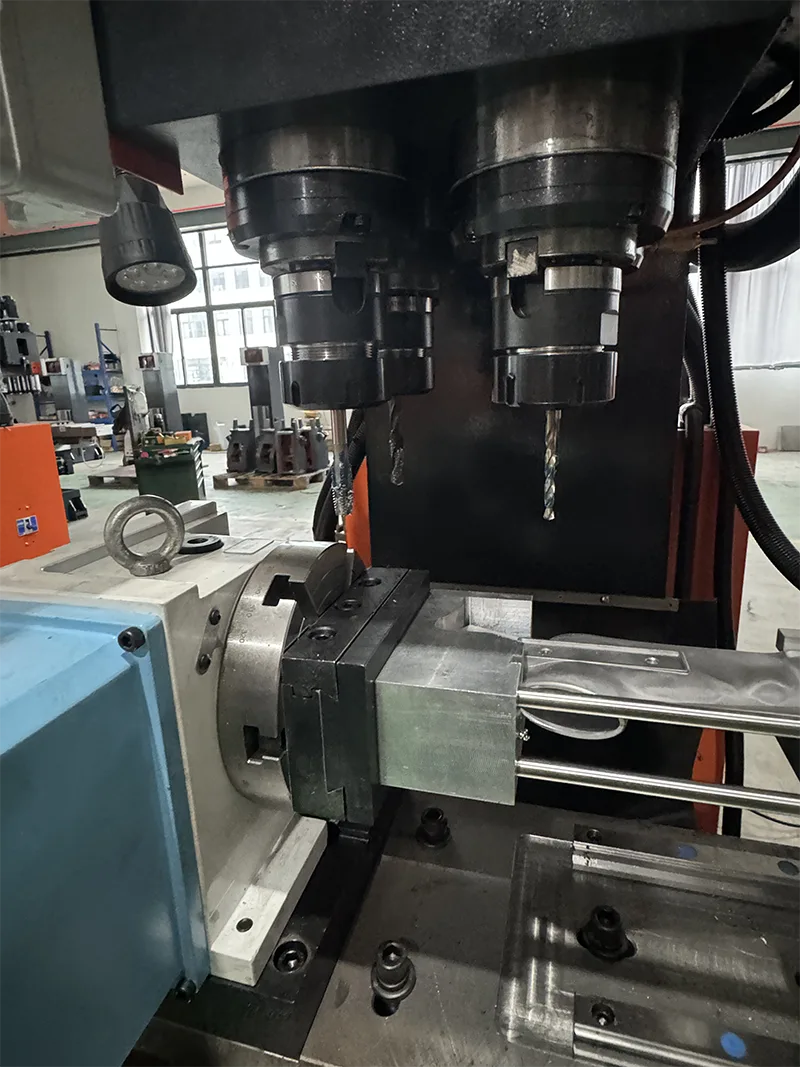

· ဗိုင်းလိပ်တံ- BT40 ဗိုင်းလိပ်တံသွယ်။ Spindle sleeve အချင်း 105mm။ Spindle အမြန်နှုန်း 0-3000 r/min ။

· Guideways & Ball Screws- Hiwin linear guides (6 units) နှင့် Dinghan ball screws (3 units)။ Z ဝင်ရိုးပေါက် 10 မီလီမီတာ၊ X/Y ဝင်ရိုးပေါက် 16 မီလီမီတာ။ လေးလံသောဖြတ်တောက်မှုကိုထောက်ပံ့သည်။

· Pneumatic အစိတ်အပိုင်းများ- ကိုးရီးယားမှ တင်သွင်းသော pneumatic အစိတ်အပိုင်းများ။

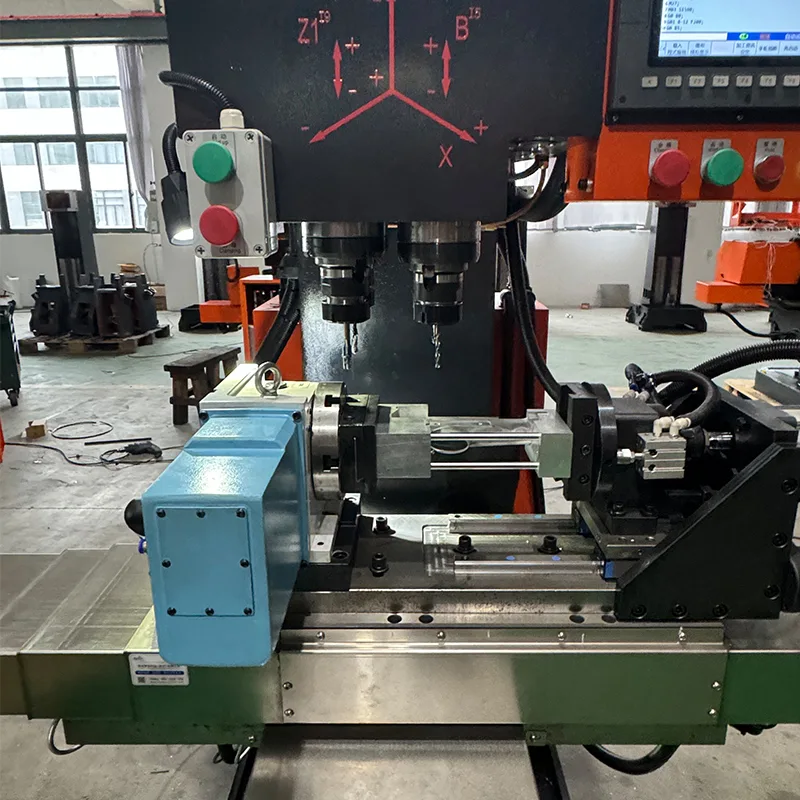

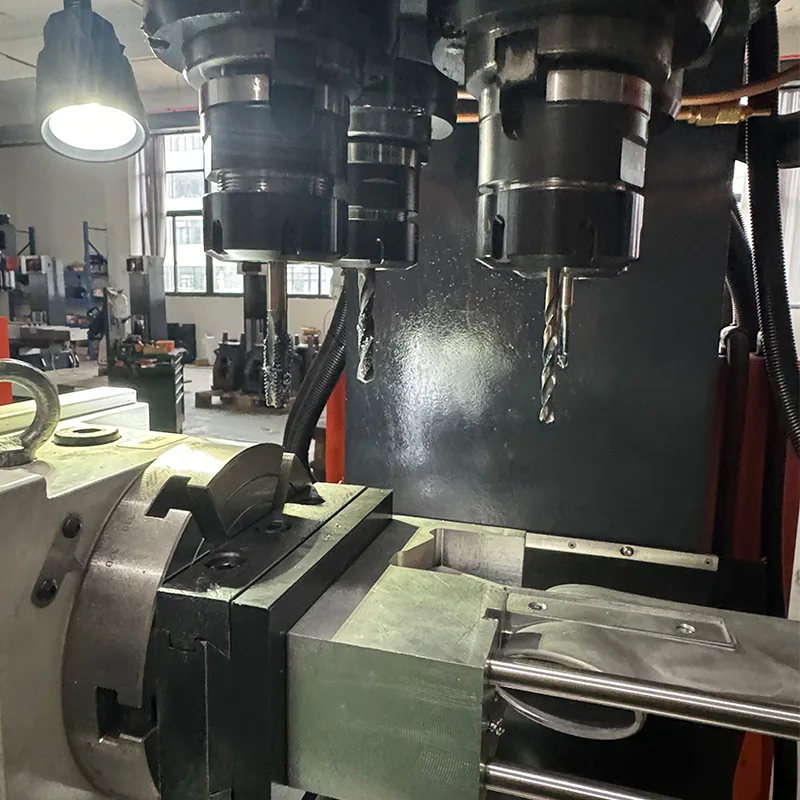

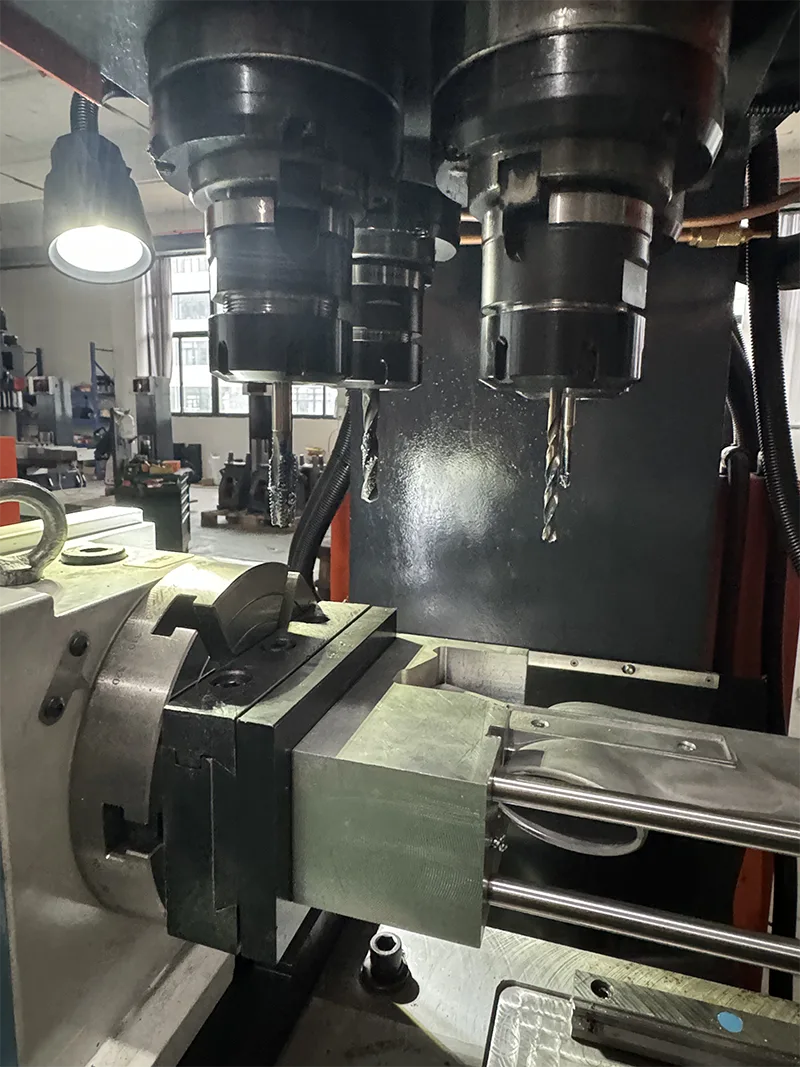

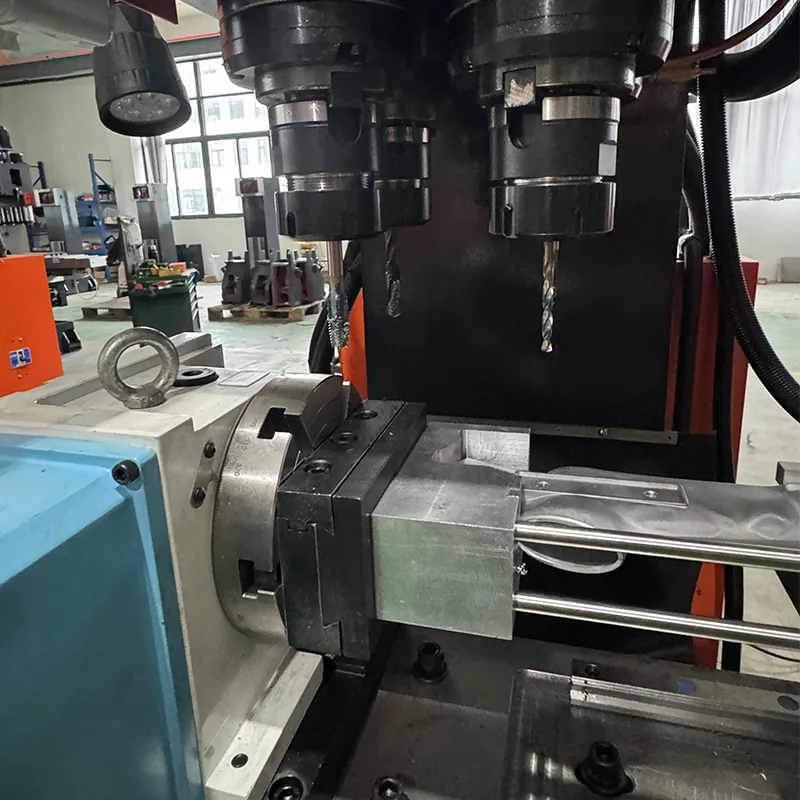

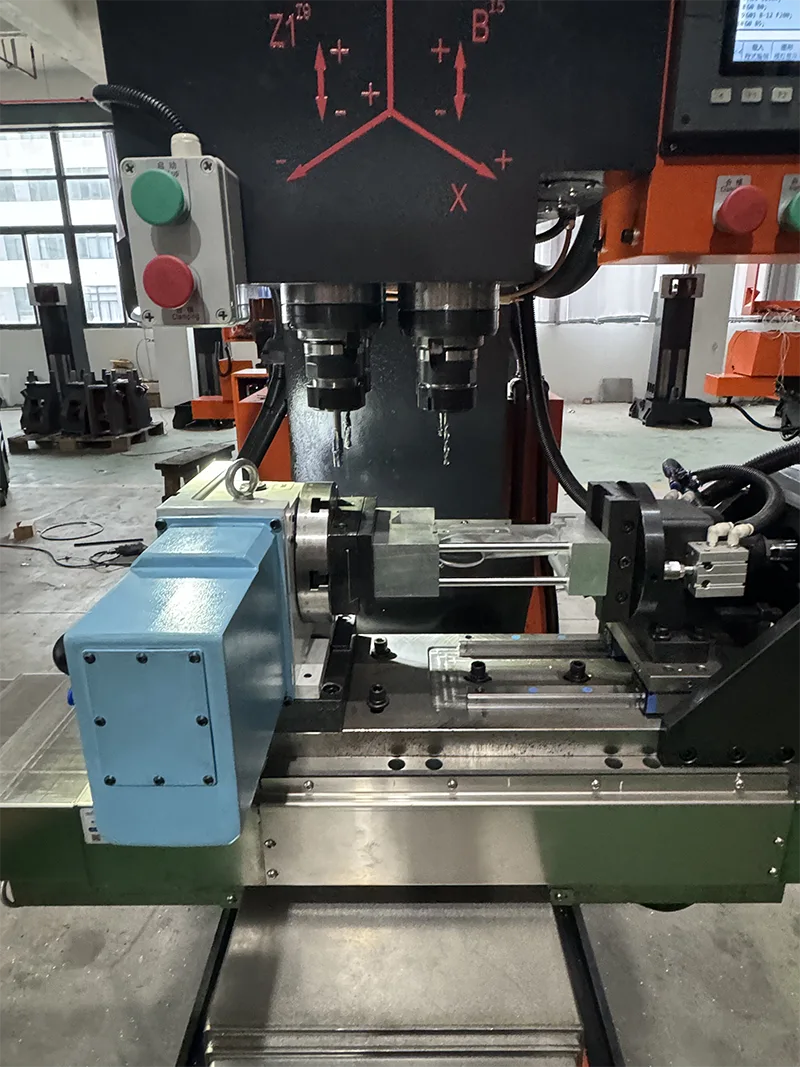

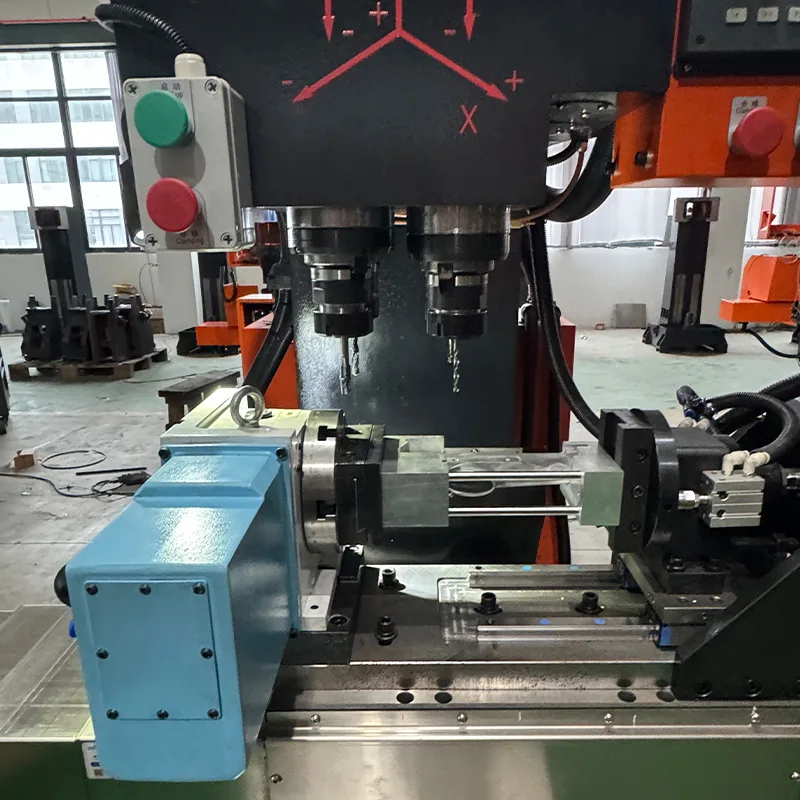

· Fourth Axis- မတူညီသော လေယာဉ်များတွင် တူးဖော်ခြင်း၊ ပုတ်ထုတ်ခြင်း၊ ကြိတ်ခြင်းနှင့် အပေါက်ပြုလုပ်ခြင်းအတွက် စတုတ္ထဝင်ရိုးကို တပ်ဆင်ထားသည်။

· လျှပ်စစ်အစိတ်အပိုင်းများ- တရုတ်စံလျှပ်စစ်အစိတ်အပိုင်းများ။ Coolant Tank ပါဝင်ပါသည်။

· Open Type ဒီဇိုင်း- စာရွက်သတ္တုအကာအရံမရှိပါ။ လွယ်ကူစွာဝင်ရောက်နိုင်စေရန်နှင့် workpiece loading အတွက် frame structure ကိုဖွင့်ပါ။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အောက်ပါနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များသည် ZSK540 Linear Guide Drilling Tapping Center Open Type နှင့် သက်ဆိုင်ပါသည်။

စတုတ္ထဝင်ရိုးသတ်မှတ်ချက်များ

ZSK540 Linear Guide Drilling Tapping Center Open Type တွင် စတုတ္ထဝင်ရိုးယူနစ် တပ်ဆင်ထားပါသည်။ အောက်ပါ ကန့်သတ်ချက်များ သက်ရောက်သည်။

Machining Capability နှင့် Operational အားသာချက်များ

ZSK540 Linear Guide Drilling Tapping Center Open Type ကို အောက်ပါစွမ်းရည်များနှင့် အားသာချက်များဖြင့် ထိရောက်စွာ ထုတ်လုပ်မှုအတွက် ဒီဇိုင်းထုတ်ထားပါသည်။

· Multi-axis machining- 4-axis CNC လုပ်ဆောင်ချက်သည် စတုထ္ထဝင်ရိုးဖြင့် မတူညီသော လေယာဉ်များပေါ်တွင် တူးဖော်ခြင်း၊ ပုတ်ထုတ်ခြင်း၊ ကြိတ်ခြင်းနှင့် အပေါက်များကို လုပ်ဆောင်ပေးသည်။

· လေးလံသောဖြတ်တောက်နိုင်မှု- Hiwin roller linear guides နှင့် roller ball screw များပါရှိသော worktable နှင့် အလယ် bracket များသည် လေးလံသောဖြတ်တောက်ခြင်းလုပ်ငန်းများကို ပံ့ပိုးပေးပါသည်။

· မြင့်မားသောတိကျမှု- မြင့်မားသော ထပ်ခါတလဲလဲ နေရာချထားမှု တိကျမှုနှင့်အတူ ဒစ်ဂျစ်တယ်တည်နေရာပြခြင်း။ မြန်ဆန်သောကိရိယာဆက်တင်မြန်နှုန်း။

· ကုန်ထုတ်စွမ်းအား- သက်တောင့်သက်သာရှိသော လည်ပတ်ဆောင်ရွက်မှုသည် အော်ပရေတာတစ်ဦးအား စက်အများအပြားလည်ပတ်စေပြီး လုပ်သားစရိတ်နှင့် လုပ်သားပြင်းထန်မှုကို လျှော့ချပေးသည်။

· Open type ဒီဇိုင်း- စာရွက်သတ္တုအကာအရံမရှိသော workpiece loading and maintenance အတွက် လွယ်ကူစွာ ဝင်ရောက်နိုင်စေပါသည်။

ထုတ်လုပ်မှုလုပ်ငန်းစဉ်နှင့် အရည်အသွေးအာမခံချက်

Yueli သည် စက်၏ယုံကြည်စိတ်ချရမှုနှင့် တိကျသေချာစေရန် တင်းကျပ်သောထုတ်လုပ်မှုနှင့် အရည်အသွေးထိန်းချုပ်မှုလုပ်ငန်းစဉ်များကို လိုက်နာသည်။

· ပစ္စည်းကုသမှု- မြင့်မားသောအပူချိန်နှင့် အိုမင်းရင့်ရော်မှုကို 6 လကျော်ကြာ ပြုပြင်ထားသော ကာစ်သံ။

· တိကျသောစုဝေးမှု- လိုင်းယာလမ်းညွှန်များ၊ ဘောလုံးဝက်အူများနှင့် ဝက်ဝံများအတွက် တင်းကျပ်သော စုဝေးမှုလုပ်ငန်းစဉ်။

· ပရော်ဖက်ရှင်နယ် ခြစ်ခြင်း- မော်တာအခြေခံကို ခြစ်ထုတ်ခြင်း၊ ဗိုင်းလိပ်တံကို ခြစ်ထုတ်ခြင်းနှင့် ကော်လံတပ်ဆင်ခြင်း မျက်နှာပြင်ကို ခြစ်ခြင်း။

· အရည်အသွေးစစ်ဆေးခြင်း- X နှင့် Y လမ်းညွှန်များတွင် တပြိုင်နက်တည်း ဖြောင့်မှုတိုင်းတာခြင်းဖြင့် အမှားအယွင်းရှာဖွေခြင်း 0.01mm အတွင်း အလုပ်စားပွဲသို့ Spindle ဒေါင်လိုက်။ 0.01 မီလီမီတာအတွင်း ဇယားထောင့်မှန်သို့ Z ဝင်ရိုးလမ်းညွှန် X-Y ဝင်ရိုးလမ်းညွှန်လမ်း ထောင့်မှန်သည် 0.005mm။

· ခြေရာခံနိုင်မှု- အပြည့်အဝ ခြေရာခံနိုင်သော အရည်အသွေးထိန်းချုပ်မှုစနစ်ဖြင့် သိပ္ပံနည်းကျ ထုတ်လုပ်မှု။

လျှောက်လွှာနယ်ပယ်များ

ZSK540 Linear Guide Drilling Tapping Center Open Type သည် Yueli မှ ဆောင်ရွက်ပေးသော စက်မှုလုပ်ငန်းအများအပြားတွင် သတ္တုဖြတ်တောက်ခြင်းလုပ်ငန်းများအတွက် သင့်လျော်ပါသည်။

· ပစ္စည်းများ- ကြေးနီ၊ အလူမီနီယမ်၊ ဇင့်အလွိုင်း၊ သံမဏိ။

· သန့်ရှင်းရေးပစ္စည်းများ - ရေပိုက်အစိတ်အပိုင်းများနှင့် ဆက်စပ်ပစ္စည်းများ။

· မီးသတ်ကာကွယ်ရေးအဆို့ရှင်များ - အဆို့ရှင်ကိုယ်ထည်များနှင့် အစိတ်အပိုင်းများ။

· ဟာ့ဒ်ဝဲ - တံခါးထိန်းချုပ် ဟာ့ဒ်ဝဲ၊ လျှပ်စစ် ဟာ့ဒ်ဝဲ။

· မော်တော်ကားအစိတ်အပိုင်းများ - အင်ဂျင်အစိတ်အပိုင်းများ၊ မော်တော်ဆိုင်ကယ်ဆက်စပ်ပစ္စည်းများ။

· Aerospace - တိကျသောအစိတ်အပိုင်းများ။

· စက်ထုတ်လုပ်ခြင်း - အထွေထွေစက်ပစ္စည်းအစိတ်အပိုင်းများ။

အမေးများသောမေးခွန်းများ

ဤမော်ဒယ်နှင့် အကျုံးဝင်သောဗားရှင်းကြား ကွာခြားချက်မှာ အဘယ်နည်း။

ဤမော်ဒယ်တွင် သတ္တုအကာအရံများ မပါရှိပါ။ ၎င်းသည် open type configuration တစ်ခုဖြစ်သည်။

spindle taper နှင့် အမြင့်ဆုံး တူးဖော်နိုင်မှု ဆိုသည်မှာ အဘယ်နည်း။

BT40 ဗိုင်းလိပ်တံ သွယ်သွယ်။ အများဆုံးတူးဖော်မှုအချင်း 50 မီလီမီတာဖြစ်သည်။ အများဆုံးပုတ်အချင်း 50 မီလီမီတာဖြစ်သည်။

X နှင့် Y ဝင်ရိုးခရီးသည် အဘယ်နည်း။

X ဝင်ရိုးခရီးသည် 400 မီလီမီတာဖြစ်သည်။ Y ဝင်ရိုးခရီးသည် 280 မီလီမီတာဖြစ်သည်။

ဘယ်အမှတ်တံဆိပ်က linear guides နဲ့ ball screw တွေလဲ။

Hiwin လိုင်းနားလမ်းညွှန်များနှင့် ဘောလုံးဝက်အူများ။ ထိုင်ဝမ် Syntec CNC စနစ်။ ကိုရီးယားမှတင်သွင်းသော pneumatic အစိတ်အပိုင်းများ။

ဤစက်သည် မည်သည့်လုပ်ငန်းအတွက် သင့်လျော်သနည်း။

သန့်ရှင်းရေးပစ္စည်း၊ မီးဘေးကာကွယ်ရေးအဆို့ရှင်များ၊ ဟာ့ဒ်ဝဲ၊ လျှပ်စစ်ပစ္စည်းကိရိယာများ၊ အာကာသယာဉ်၊ စက်ထုတ်လုပ်မှု၊ မော်တော်ယာဥ်အစိတ်အပိုင်းများ။
