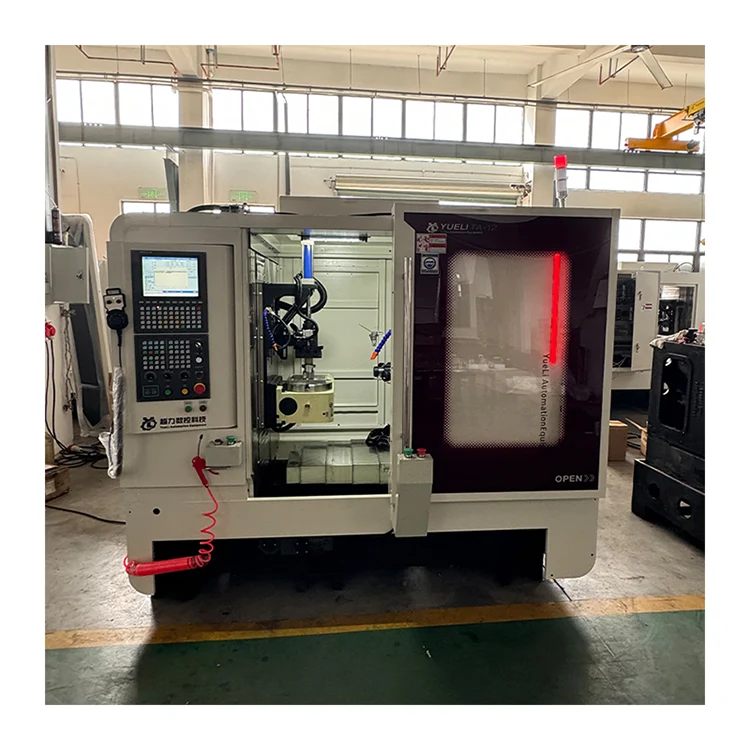

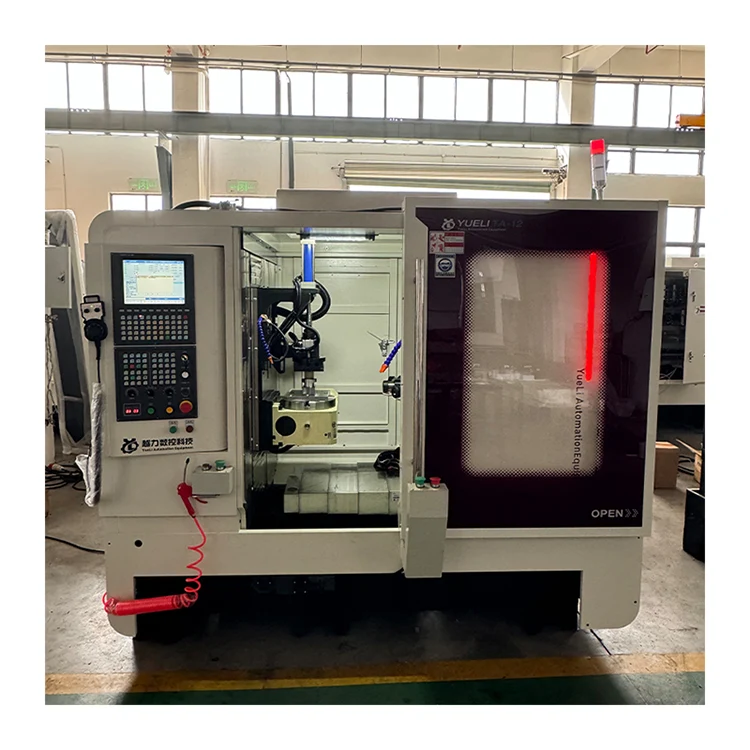

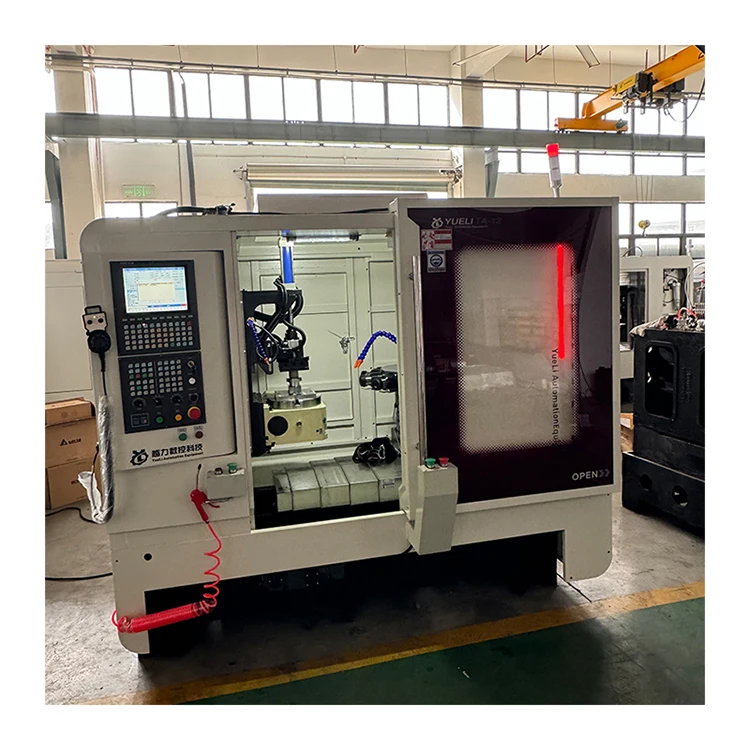

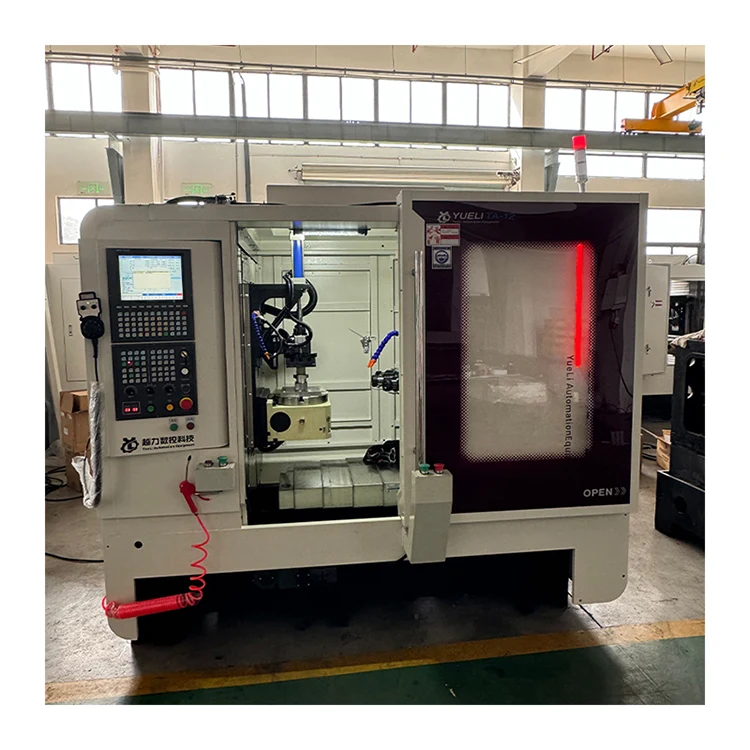

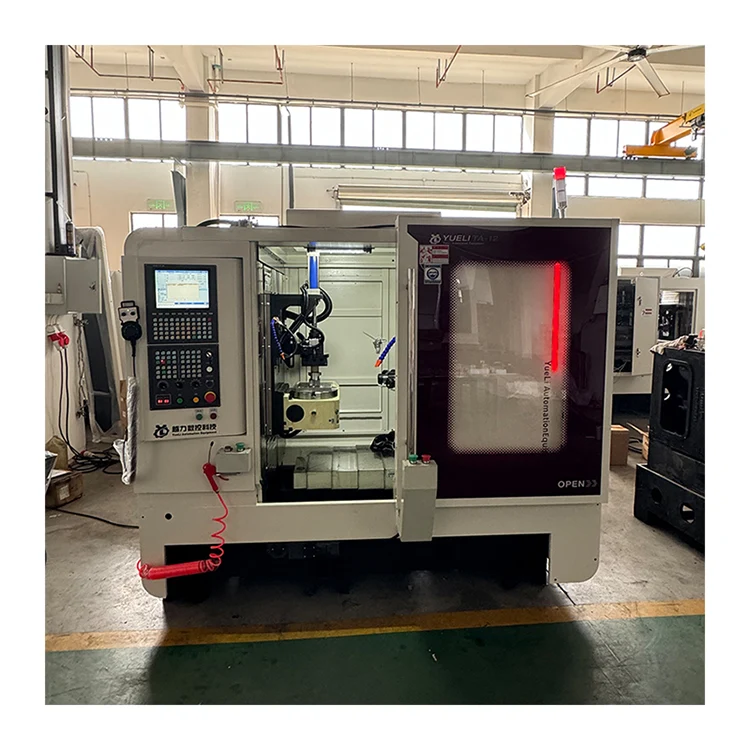

အလျားလိုက် 12- Spindle CNC Turret စက်

အလျားလိုက် 12- Spindle CNC Turret Machine (အတွင်းပိုင်းပုံစံ TA-12) ကို Quanzhou Yueli Automation Equipment Co., Ltd မှ ထုတ်လုပ်ပါသည်။ ၎င်းသည် အကြီးစားနှင့် အလတ်စား အတွဲများ ထုတ်လုပ်ခြင်းနှင့် စီမံဆောင်ရွက်ခြင်းအတွက် သင့်လျော်ပါသည်။ စက်သည် ချောမွေ့ပြီး ရက်ရောသော အသွင်အပြင်၊ ရိုးရှင်းပြီး အလိုလိုသိသော လုပ်ဆောင်ချက်နှင့် အဆင်ပြေသော ချိန်ညှိမှုတို့ ပါဝင်သည်။ CNC ထိန်းချုပ်မှုဖြင့်၊ ၎င်းသည် ပိုမိုမြင့်မားသော အလိုအလျောက်စနစ်၊ ယုံကြည်စိတ်ချရမှုနှင့် လုပ်သားပြင်းထန်မှုကို လျှော့ချပေးကာ လူတစ်ဦးသည် စက်များစွာကို လည်ပတ်နိုင်ပြီး စီမံခန့်ခွဲနိုင်စေပါသည်။ ဤထုတ်ကုန်သည် စံပြထိရောက်မှုမြင့်မားသော လေထုညစ်ညမ်းမှုဆန့်ကျင်ရေးပစ္စည်းကိရိယာတစ်ခုဖြစ်သည်။

ထုတ်ကုန်မိတ်ဆက်

အလျားလိုက် 12- Spindle CNC Turret စက်သည် အကြီးစားနှင့် အလတ်စား အတွဲများ ထုတ်လုပ်ခြင်းနှင့် စီမံခြင်းအတွက် သင့်လျော်သည်။ စက်၏အသွင်အပြင်သည်ချောမွေ့ပြီးရက်ရောသည်၊ လည်ပတ်မှုသည်ရိုးရှင်းပြီးအလိုလိုသိမြင်နိုင်ပြီးညှိနှိုင်းမှုအဆင်ပြေသည်။ CNC ထိန်းချုပ်မှုကို လက်ခံသည်၊ အလိုအလျောက်စနစ်၏ အတိုင်းအတာ မြင့်မားသည်၊ ယုံကြည်စိတ်ချရမှုသည် ကောင်းမွန်သည်၊ အော်ပရေတာ၏ လုပ်အားပြင်းအား လျော့ကျသွားကာ၊ လူတစ်ဦးနှင့် စက်အများအပြား၏ လည်ပတ်မှုနှင့် စီမံခန့်ခွဲမှုတို့ကို သဘောပေါက်နိုင်သည်။

နည်းပညာပိုင်းဆိုင်ရာ သတ်မှတ်ချက်ဘောင်များ

အောက်ဖော်ပြပါ အစိတ်အပိုင်းများနှင့် သတ်မှတ်ချက်များသည် အလျားလိုက် 12-Spindle CNC Turret စက်နှင့် သက်ဆိုင်ပါသည်။

ပင်မနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

အောက်ပါနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များသည် အလျားလိုက် 12-Spindle CNC Turret စက်နှင့် သက်ဆိုင်ပါသည်။

စက်ဖွဲ့စည်းပုံနှင့်စွမ်းဆောင်ရည်

အလျားလိုက် 12- Spindle CNC Turret Machine တွင် အောက်ပါဖွဲ့စည်းပုံနှင့် စွမ်းဆောင်ရည်အင်္ဂါရပ်များ ရှိသည်။

· ရိုးရှင်းသော စက်ယန္တရားစင်တာ။ ပရိုဂရမ်ထိန်းချုပ်မှုသည် ဆိုလီနွိုက်အဆို့ရှင် သို့မဟုတ် ဆလင်ဒါချို့ယွင်းမှုကြောင့် နှိပ်ခြင်း သို့မဟုတ် ကိရိယာကို ထိခိုက်မှုမဖြစ်စေရန် ထောက်လှမ်းခြင်းလုပ်ဆောင်ချက်ဖြင့် ထိုင်ဝမ် Hust ထိန်းချုပ်မှုစနစ်ကို အသုံးပြုသည်။ လွယ်ကူသောလည်ပတ်မှုအတွက် လူသား-စက်ဖြင့်ဖော်ရွေသော ဆွေးနွေးမှု။

· ကြီးမားသောနှင့် အလတ်စား အသုတ်အစိတ်အပိုင်းများ လုပ်ဆောင်ခြင်းအတွက် သင့်လျော်သည်။ တစ်ကြိမ် ခေါက်ခြင်း ပြီးပါပြီ။ မြင့်မားသောထိရောက်မှုနှင့် တိကျမှုကောင်းသည်။

· ထိခြင်းယန္တရားသည် ခဲဝက်အူဒရိုက်ကို အစားထိုးရန် မလိုအပ်ပါ။ Pitch က Standard ပါ။ ကိုယ်ပိုင်ကြိမ်နှုန်းပြောင်းလဲခြင်းဖြင့် ပေကျင်း CTB ပင်မဆာဗိုမော်တာသည် ချည်မျက်နှာပြင်ကြမ်းတမ်းမှုကို ပိုမိုကောင်းမွန်စေပြီး တိကျသေချာစေသည်။

·  ပါဝါခေါင်းအစိတ်အပိုင်းများ၏ အမှီအခိုကင်းသော သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်မှု။ တိကျစွာကြိတ်ခြင်း။ ခံနိုင်ရည်အားကောင်းတယ်။ ရှည်လျားသောဝန်ဆောင်မှုသက်တမ်း။

· Hust CNC စနစ်သည် လိုအပ်ချက်များအရ feed speed ကို သတ်မှတ်ပေးပါသည်။ ရေရှည်အသုံးပြုပြီးနောက်၊ ခဲဝက်အူ ယိုယွင်းသွားသည်၊ စနစ်တွင် ကိရိယာလျော်ကြေးပေးသည့်လုပ်ဆောင်ချက်ပါရှိသည်။

· စက်ကိရိယာဝန်ဆောင်မှုသက်တမ်းကိုသေချာစေရန် မော်တာလျှောမျက်နှာပြင်တစ်ခုစီသည် ဗဟိုချုပ်ကိုင်ထားသော အလိုအလျောက်ချောဆီစက်ကို အသုံးပြုသည်။

· Sliding table ရွေ့လျားမှုကို ဆာဗာမော်တာဖြင့် မောင်းနှင်သည်။ လိုင်းများစွာကို ဒစ်ဂျစ်တယ်စနစ်ဖြင့် သတ်မှတ်နိုင်သည်။ မြင့်မားသောတည်နေရာတိကျမှု။ တုန်ခါမှုနည်းသည်။ လျင်မြန်သောတုံ့ပြန်မှု။

· လုပ်ဆောင်နေစဉ်အတွင်း၊ ထိတွေ့မျက်နှာပြင်တွင် အလုပ်အပိုင်းအခြေအနေကို ပြသသည်။ ချို့ယွင်းချက်များအတွက် အချက်ပြလုပ်ဆောင်ချက်။

·  အပြည့်အ၀ အကာအရံ အကာအကွယ်သည် ကိုယ်ရေးကိုယ်တာ ဘေးကင်းမှုကို သေချာစေပြီး စီမံဆောင်ရွက်မှု ပတ်ဝန်းကျင်ကို ပိုမိုကောင်းမွန်စေသည်။

Main Structure အစိတ်အပိုင်းများ

အလျားလိုက် 12- Spindle CNC Turret စက်တွင် အောက်ပါ အဓိကဖွဲ့စည်းပုံဆိုင်ရာ အစိတ်အပိုင်းများ ပါဝင်သည်။

· ကော်လံ- 1 အစုံ

· 4th ဝင်ရိုး- 1 set

· အခြေခံ- ၁ စုံ

· အီလက်ထရွန်နစ်စနစ်- ၁ စုံ

· ဟိုက်ဒရောလစ် ဗီဇ- ၁ စုံ

· Chip ဖယ်ရှားခြင်းစနစ်- 1 အစုံ

လျှပ်စစ်စနစ်

အလျားလိုက် 12- Spindle CNC Turret စက်သည် အောက်ပါလျှပ်စစ်အစိတ်အပိုင်းများကို အသုံးပြုသည်။

· ဆိုလီနွိုက်အဆို့ရှင်- ထိုင်ဝမ် AirTAC။ တည်ငြိမ်မှုကောင်းတယ်။ လေဖိအားသည် 0.5MPa ထက် မနိမ့်နိုင်ပါ။

· AC contactor- Schneider။ တည်ငြိမ်မှုကောင်းတယ်။

· Relay- Omron။ တည်ငြိမ်မှုကောင်းတယ်။

ချောဆီစနစ်

Horizontal 12-Spindle CNC Turret Machine ၏ ပါဝါဦးခေါင်းတစ်ခုစီကို အသုံးပြုရလွယ်ကူပြီး လည်ပတ်ရလွယ်ကူသောကြောင့် ချောဆီမျက်နှာပြင်၏ဝန်ဆောင်မှုသက်တမ်းကိုသေချာစေသည့် ထောပတ်ဖြင့် ချောဆီပေးပါသည်။

စံချိန်မီဆက်စပ်ပစ္စည်းများနှင့် စာရွက်စာတမ်းများ

အလျားလိုက် 12- Spindle CNC Turret စက်သည် အောက်ပါဆက်စပ်ပစ္စည်းများနှင့် စာရွက်စာတမ်းများပါရှိသည်။

· Tool box ပါ၀င်သည်- နှစ်ထပ်ဖဲချပ် 17-19၊ ဆဋ္ဌဂံဖဲချပ် 1.5-10 (1 စုံ)။

· ကျပန်းစာရွက်စာတမ်းများ- စနစ်သတ်မှတ်ချက်၊ လုပ်ငန်းလက်စွဲ၊ ယာဉ်မောင်းညွှန်ကြားချက် (မိတ္တူ ၁ စောင်စီ)။

အမေးများသောမေးခွန်းများ

spindle interface နှင့် အမြင့်ဆုံး တူးဖော်နိုင်မှုစွမ်းရည်ကား အဘယ်နည်း။

spindle interface သည် ER40 ဖြစ်သည်။ အများဆုံးတူးဖော်သည့်အချင်းမှာ ကြေးနီတွင်းများအတွက် 60 မီလီမီတာဖြစ်ပြီး ကြေးနီအတွက် အများဆုံး tapping အချင်းမှာ M50×3 မီလီမီတာဖြစ်သည်။

တံမြက်ပေါက် မည်မျှရှိသနည်း။

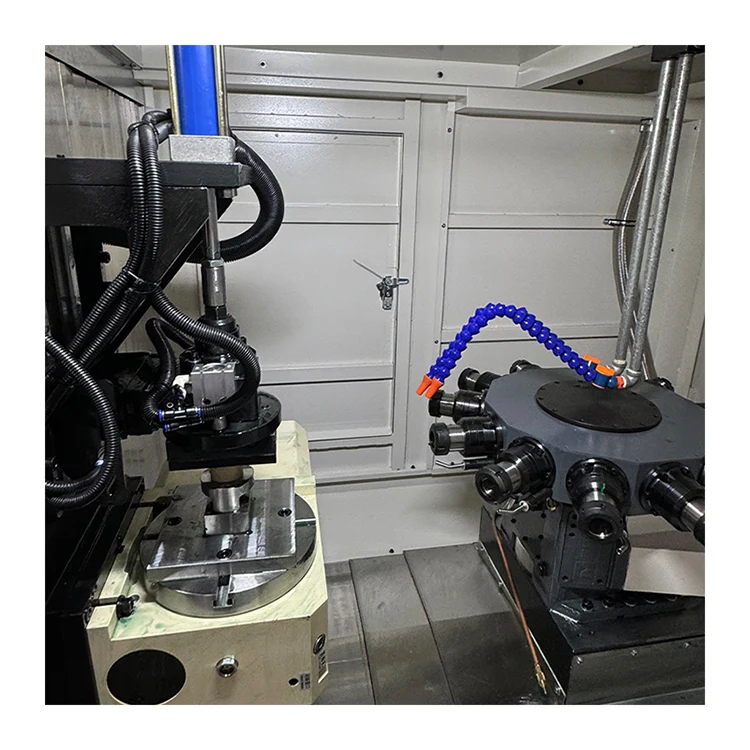

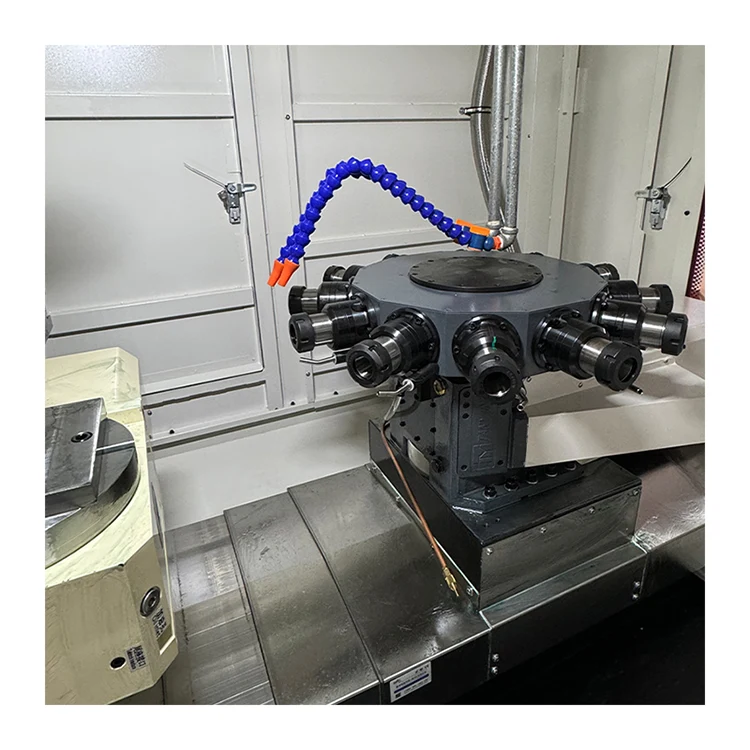

rotary turret တွင် spindle 12 ခုရှိသည်။ ကိရိယာပြောင်းလဲချိန်သည် 180 ဒီဂရီတွင် 0.8 စက္ကန့်ဖြစ်သည်။

X ၊ Y နှင့် Z ဝင်ရိုးများ သည် အဘယ်နည်း။

X ဝင်ရိုးခရီးသည် 350 မီလီမီတာ၊ Y ဝင်ရိုးခရီးသည် 400 မီလီမီတာနှင့် Z ဝင်ရိုးခရီးသည် 300 မီလီမီတာဖြစ်သည်။ ဝင်ရိုးအားလုံးအတွက် အမြင့်ဆုံးရွေ့လျားမှုအမြန်နှုန်းမှာ 30 m/min ဖြစ်သည်။

CNC စနစ်နှင့် spindle မော်တာပါဝါကဘာလဲ။

စက်သည် 5.5KW မှ 7.5KW (ချန်လှပ်ထားနိုင်သည်) servo spindle motor power ဖြင့် Taiwan Hust CNC စနစ်အား အသုံးပြုသည်။

စက်ရဲ့အလေးချိန်နဲ့ အတိုင်းအတာက ဘယ်လောက်လဲ။

စက်၏အတိုင်းအတာမှာ 2200×1765×1922mm ဖြစ်ပြီး သတ္တုအဖုံးပါရှိပြီး အသားတင်အလေးချိန်မှာ 3500KG ဖြစ်သည်။
