ဒေါင်လိုက် CNC သုံးဝင်ရိုး

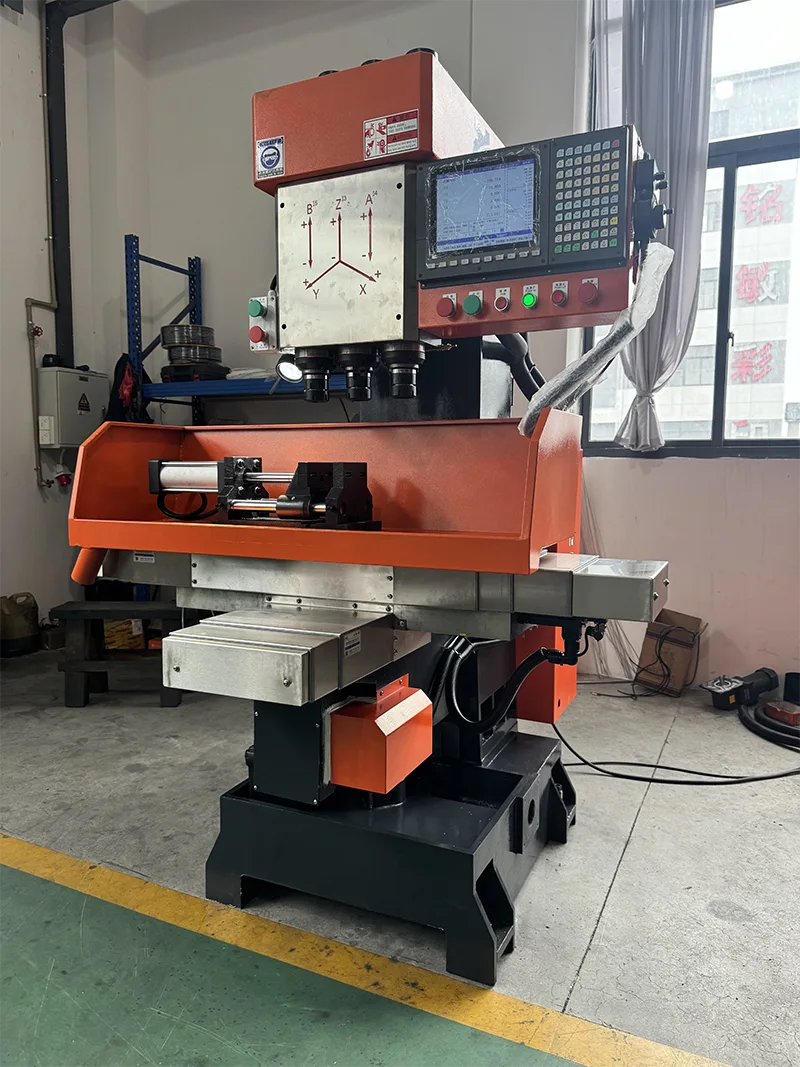

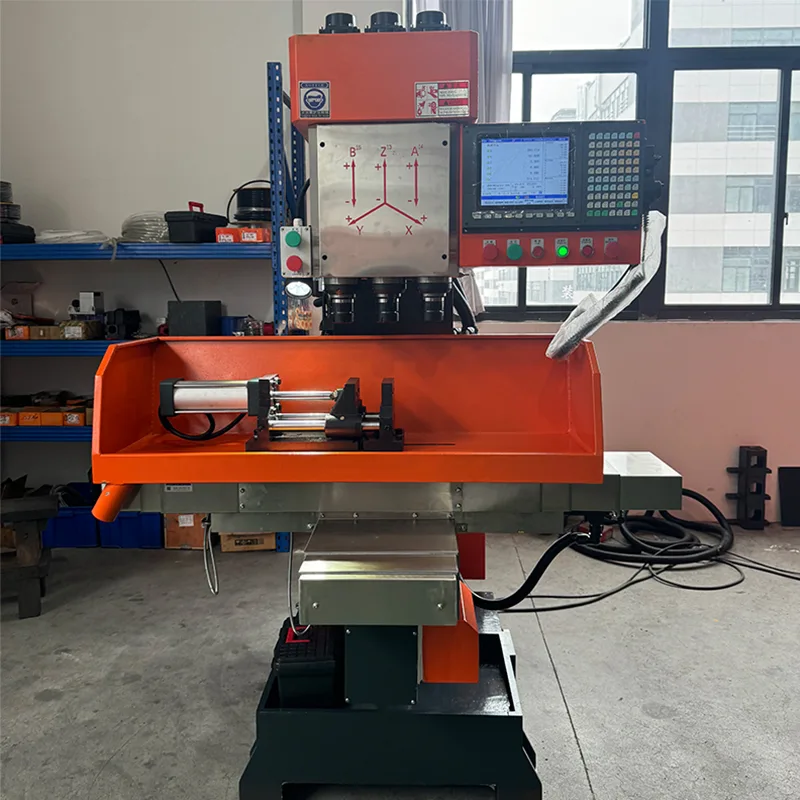

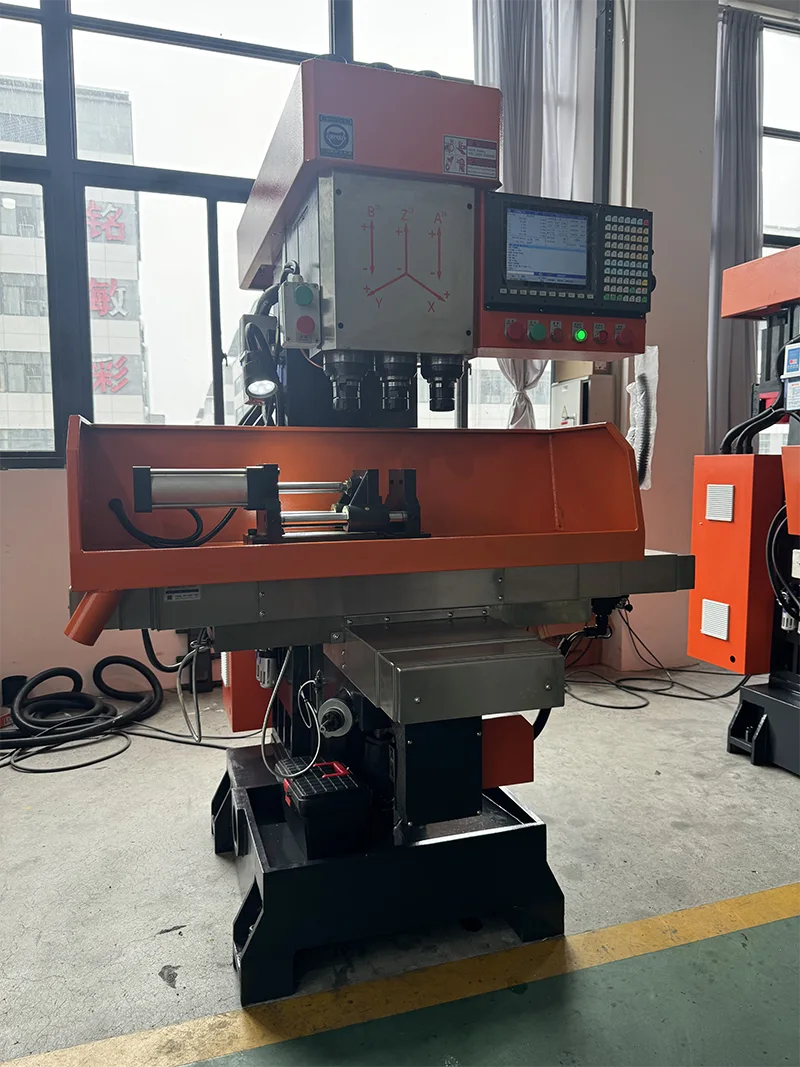

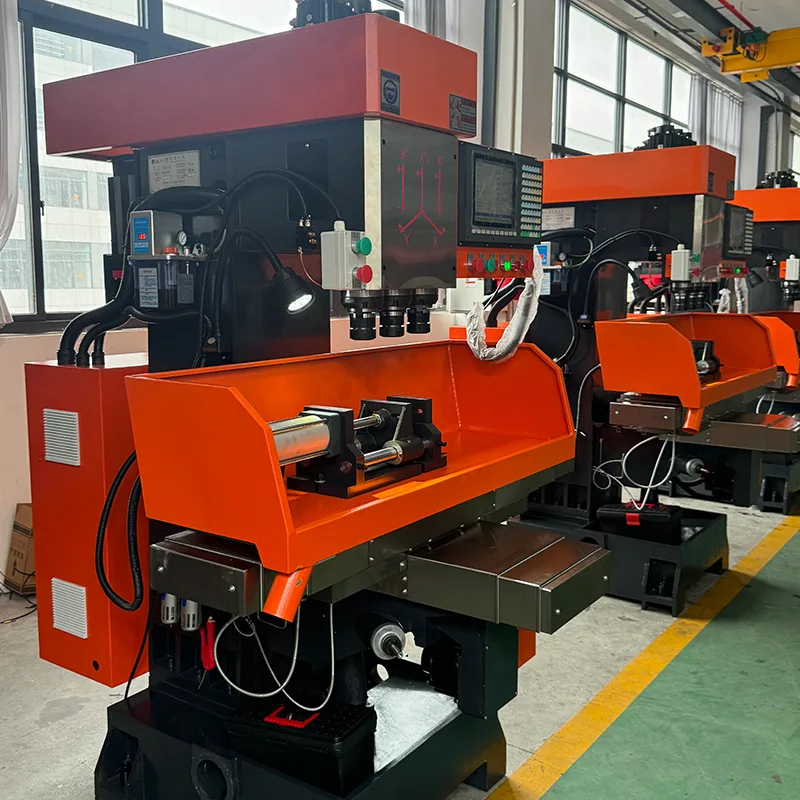

ဒေါင်လိုက် CNC သုံးဝင်ရိုး ZSK-4150X4 သည် ကျွန်ုပ်တို့၏ ကုမ္ပဏီ၏ ရင့်ကျက်သော ထုတ်ကုန်တစ်ခုဖြစ်သည်။ ဤစက်ကိရိယာသည် အစိတ်အပိုင်းအများအပြားကို စီမံဆောင်ရွက်ရာတွင် တူးဖော်ခြင်း၊ ကောက်နှုတ်ခြင်းနှင့် ပုတ်ခြင်းတို့ကို တစ်ချိန်တည်းတွင် မပြီးမြောက်နိုင်ဟူသော ပြဿနာကို ဖြေရှင်းပေးသည်။ ပြီးပြည့်စုံသောတူးဖော်ခြင်း၊ ကောက်နှုတ်ခြင်း၊ ချမ်ဖာခြင်းနှင့် ပုတ်ခြင်းနှင့် အခြားလိုအပ်ချက်များ၊ ၎င်းသည် မြင့်မားသောထိရောက်မှုနှင့် စွမ်းအင်ချွေတာမှုရရှိရန် စံပြစက်ကိရိယာတစ်ခုဖြစ်သည်။ စက်သည် လည်ပတ်ရလွယ်ကူပြီး အထူးနည်းပညာဆိုင်ရာ ပုဂ္ဂိုလ်များမပါဘဲ လွတ်လပ်စွာ လည်ပတ်နိုင်သည်။ ကုမ္ပဏီသည် ပရော်ဖက်ရှင်နယ်နည်းပညာနှင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှု ဆယ်နှစ်ကျော်ကို စုဆောင်းထားပြီး ဖောက်သည်များ ကောင်းမွန်စွာ လက်ခံရရှိသည့် အရောင်းအပြီးဝန်ဆောင်မှုလည်း ရှိသည်။

ထုတ်ကုန်မိတ်ဆက်

ဒေါင်လိုက် CNC သုံးဝင်ရိုး ZSK-4150X4 သည် ကျွန်ုပ်တို့၏ ကုမ္ပဏီ၏ ရင့်ကျက်သော ထုတ်ကုန်တစ်ခုဖြစ်သည်။ ဤစက်ကိရိယာသည် အစိတ်အပိုင်းအများအပြားကို စီမံဆောင်ရွက်ရာတွင် တူးဖော်ခြင်း၊ ကောက်နှုတ်ခြင်းနှင့် ပုတ်ခြင်းတို့ကို တစ်ချိန်တည်းတွင် မပြီးမြောက်နိုင်ဟူသော ပြဿနာကို ဖြေရှင်းပေးသည်။

· လည်ပတ်မှုတစ်ခုတည်းတွင် တူးဖော်ခြင်း၊ ကောက်နုတ်ခြင်း၊ ချုံ့ခြင်းနှင့် ပုတ်ခြင်းတို့ကို အပြီးသတ်ခြင်း။

· မြင့်မားသောထိရောက်မှုနှင့် စွမ်းအင်ချွေတာမှုရရှိရန် စံပြစက်ကိရိယာများ။

· အထူးနည်းပညာဆိုင်ရာဝန်ထမ်းများမပါဘဲ လုပ်ကိုင်ရလွယ်ကူသည်။

· ဆယ်နှစ်ကျော် ပရော်ဖက်ရှင်နယ်နည်းပညာနှင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှု။

· အရောင်းပြီးနောက်ပိုင်း ဝန်ဆောင်မှုကောင်းပြီး ဖောက်သည်များထံမှ ကောင်းမွန်စွာ လက်ခံရရှိခြင်း။

အဓိကအင်္ဂါရပ်များ

ဒေါင်လိုက် CNC သုံးဝင်ရိုး ZSK-4150X4 တွင် အောက်ပါအင်္ဂါရပ်များရှိသည်။

· အစိတ်အပိုင်းအများအပြားကို စီမံဆောင်ရွက်ခြင်း၊ တူးဖော်ခြင်းနှင့် ကောက်နှုတ်ခြင်းတို့ကို ထိရောက်မှုမြင့်မားစွာဖြင့် တစ်ကြိမ်တည်းတွင် ပြီးမြောက်စေသည်။

· လေယာဉ်ကိုယ်ထည်သည် ကျစ်လစ်တောင့်တင်းသည်။

· ပင်မရိုးတံကို အရည်အသွေးမြင့် အလွိုင်းစတီးဖြင့် ပြုလုပ်ထားပြီး မာကျောပြီး အပူပေးကာ တိကျစွာ မြေသားထားသည်။ ၎င်းသည်မြင့်မားသောဝတ်ဆင်ခုခံမှုရှိသည်။

· လျှောမျက်နှာပြင်သည် အသံထက်မြန်သော ကြိမ်နှုန်းဖြင့် မီးငြှိမ်းသတ်ထားသည်။ လျှောမျက်နှာပြင်၏ဝန်ဆောင်မှုသက်တမ်းကိုသေချာစေရန်အတွက် ချောဆီကိရိယာတစ်ခုပါရှိသည်။

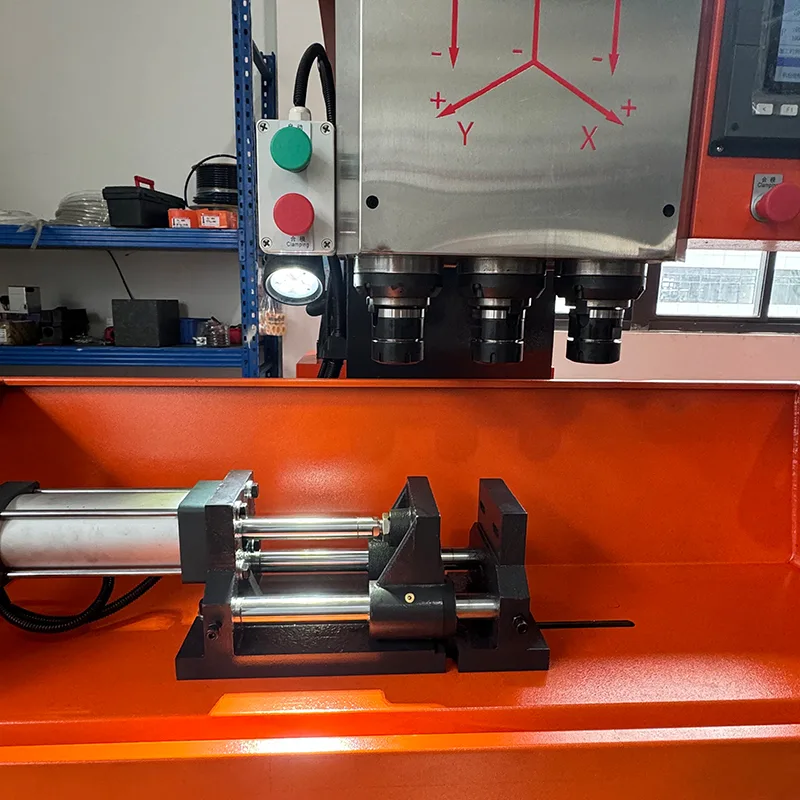

· အလုပ်စားပွဲ၏ ဘယ်ညာ ရွေ့လျားမှုသည် သေးငယ်သော တုန်ခါမှုနှင့် လျင်မြန်သော လှုပ်ရှားမှုပါရှိသော စတင်ကိရိယာနှင့် ကြားခံနေရာချထားသည့်ကိရိယာကို လက်ခံပါသည်။

· ဓား၏လက်ကိုင်သည် ပြုတ်ကျရန်မလွယ်ကူသော ဆွဲတံအမျိုးအစားကို အသုံးပြုသည်။ မြင့်မားသောဘေးကင်းမှုရှိသည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အောက်ပါနည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များသည် ဒေါင်လိုက် CNC သုံးဝင်ရိုး ZSK-4150X4 နှင့် သက်ဆိုင်ပါသည်။

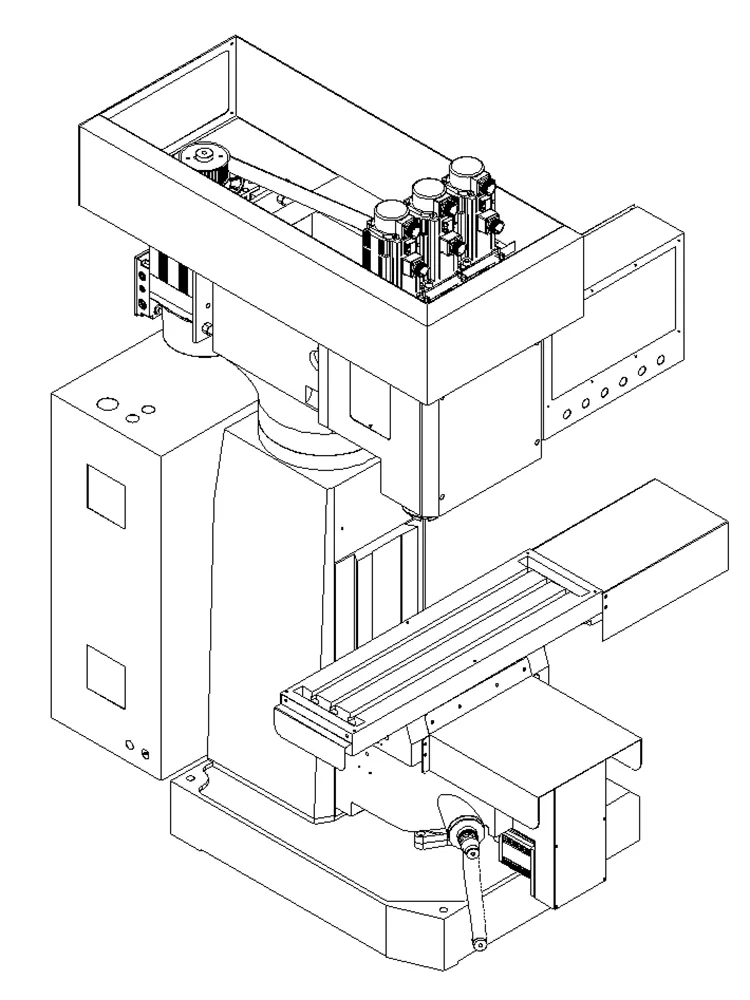

စက်ကိရိယာ ယန္တရားနှင့် စွမ်းဆောင်ရည်

ဒေါင်လိုက် CNC သုံးဝင်ရိုး ZSK-4150X4 ၏ ဒီဇိုင်းသည် ကြိတ်ခွဲစက်၏ တည်ဆောက်ပုံသွင်ပြင်လက္ခဏာများကို လက်ခံရရှိပြီး မြင့်မားသော လုပ်ဆောင်နိုင်စွမ်း၊ တည်ငြိမ်တိကျမှုနှင့် ရိုးရှင်းသော လည်ပတ်မှုလုပ်ထုံးလုပ်နည်းများ၏ အားသာချက်များဖြစ်သည့် ကြိတ်စက်၏ တည်ဆောက်ပုံသွင်ပြင်လက္ခဏာများကို လက်ခံပါသည်။ လော့ဂျစ်ထိန်းချုပ်မှုလုပ်ဆောင်ခြင်းအတွက် PLC ကိုအသုံးပြုခြင်းသည် မော်တာ၏ရှေ့သို့ပြောင်းပြန်ပြောင်းခြင်းကြောင့်ဖြစ်ပေါ်လာသော arc short circuit ကိုထိရောက်စွာရှောင်ရှားနိုင်သည်။ တစ်ချိန်တည်းမှာပင်၊ solenoid valve coil သည် အချိန်ကြာမြင့်စွာ အားအင်ဖြစ်စေသည့် ဖြစ်စဉ်ကို ရှောင်ရှားရန် solenoid valve ကို မောင်းနှင်ရန် pulse triggering method ကို အသုံးပြုသည်။

·ဖွဲ့စည်းပုံ- ရိုးရှင်းသောစက်ယန္တရားစင်တာ။ ပရိုဂရမ်ထိန်းချုပ်မှုသည် ဆိုလီနွိုက်အဆို့ရှင် သို့မဟုတ် ဆီဆလင်ဒါချို့ယွင်းမှုကြောင့် နှိပ်ခြင်း သို့မဟုတ် ကိရိယာ၏ပျက်စီးမှုကို ရှောင်ရှားရန် ထောက်လှမ်းခြင်းလုပ်ဆောင်ချက်ပါရှိသော ထိုင်ဝမ် Yitu ထိန်းချုပ်မှုစနစ်ကို အသုံးပြုသည်။ လွယ်ကူသောလည်ပတ်မှုအတွက် လူသား-စက်ဖြင့်ဖော်ရွေသော ဆွေးနွေးမှု။

· ကြီးမားသော နှင့် အလတ်စား အသုတ်အစိတ်အပိုင်းများ လုပ်ဆောင်ခြင်းအတွက် သင့်လျော်သည်။ တစ်ကြိမ်သာ ချည်နှောင်ခြင်း။ မြင့်မားသောထိရောက်မှုနှင့် တိကျမှုကောင်းသည်။

· Tapping ယန္တရားသည် ခဲဝက်အူဒရိုက်ကို အစားထိုးရန် မလိုအပ်ပါ။ Pitch က Standard ပါ။ ကိုယ်ပိုင်ကြိမ်နှုန်းပြောင်းလဲခြင်းဖြင့် ဘေဂျင်းစူပါစင့်ခ်ခရောနစ်ပင်မဆာဗိုမော်တာသည် ချည်မျက်နှာပြင်ကြမ်းတမ်းမှုကို ပိုမိုကောင်းမွန်စေပြီး တိကျမှုကိုသေချာစေသည်။

· ပါဝါခေါင်းအစိတ်အပိုင်းများ၏ လွတ်လပ်သော သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်မှု။ တိကျစွာကြိတ်ခြင်း။ ကောင်းမွန်သော ခံနိုင်ရည်ရှိပြီး တာရှည်ခံသည်။

· Hust CNC စနစ်သည် လိုအပ်ချက်များအရ feed speed ကို သတ်မှတ်ပေးနိုင်သည်။ ရေရှည်အသုံးပြုပြီးနောက်၊ ခဲဝက်အူ ယိုယွင်းသွားသည်၊ စနစ်တွင် ကိရိယာလျော်ကြေးပေးသည့်လုပ်ဆောင်ချက်ပါရှိသည်။

· စက်ကိရိယာဝန်ဆောင်မှုသက်တမ်းကိုသေချာစေရန် မော်တာလျှောမျက်နှာပြင်တစ်ခုစီသည် ဗဟိုချုပ်ကိုင်ထားသော အလိုအလျောက်ချောဆီစက်ကို အသုံးပြုသည်။

· ဆာဗိုမော်တာဖြင့် မောင်းနှင်သော စားပွဲခုံရွေ့လျားမှု။ လိုင်းများစွာကို ဒစ်ဂျစ်တယ်စနစ်ဖြင့် သတ်မှတ်နိုင်သည်။ မြင့်မားသောတည်နေရာတိကျမှု။ တုန်ခါမှုနည်းသည်။ လျင်မြန်သောတုံ့ပြန်မှု။

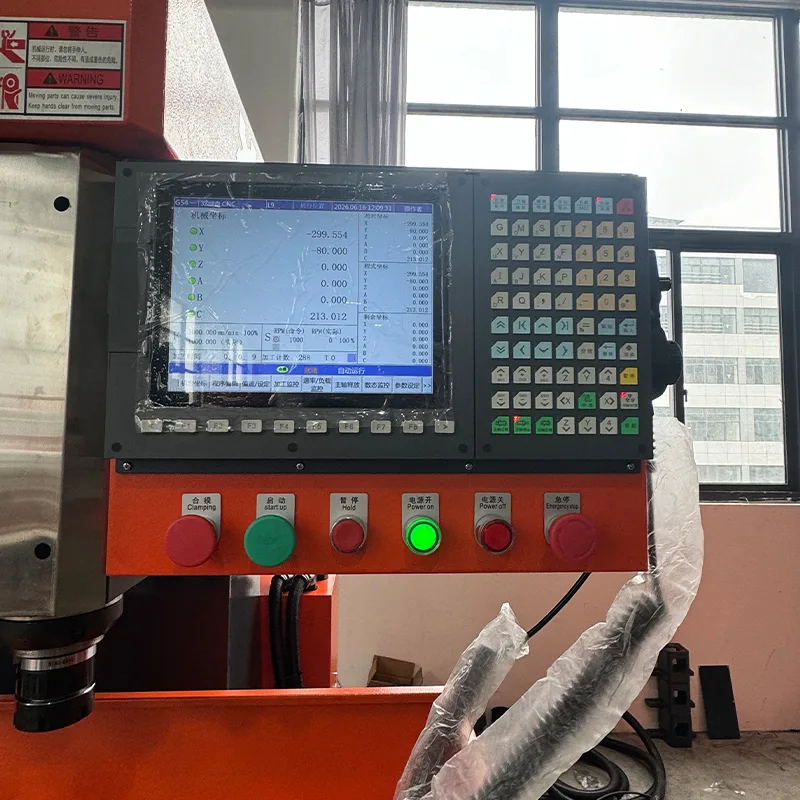

· လုပ်ဆောင်နေစဉ်အတွင်း၊ ထိတွေ့မျက်နှာပြင်မှတစ်ဆင့် အလုပ်အပိုင်းအခြေအနေကို ပြသသည်။ ချို့ယွင်းချက်များအတွက် အချက်ပြလုပ်ဆောင်ချက်။

· အပြည့်အ၀ အကာအရံများဖြင့် တစ်ကိုယ်ရည် လုံခြုံမှုကို သေချာစေပြီး စီမံဆောင်ရွက်မှု ပတ်ဝန်းကျင်ကို တိုးတက်စေသည်။

လျှပ်စစ်စနစ်

ဒေါင်လိုက် CNC သုံးဝင်ရိုး ZSK-4150X4 သည် အောက်ပါလျှပ်စစ်အစိတ်အပိုင်းများကို အသုံးပြုသည်။

· ဆိုလီနွိုက်အဆို့ရှင်- ထိုင်ဝမ် AirTAC။ တည်ငြိမ်မှုကောင်းတယ်။ လေဖိအားသည် 0.5MPa ထက် မနိမ့်နိုင်ပါ။

· AC contactor: Korean LS။ တည်ငြိမ်မှုကောင်းတယ်။

· Relay- Omron တည်ငြိမ်မှုကောင်းတယ်။

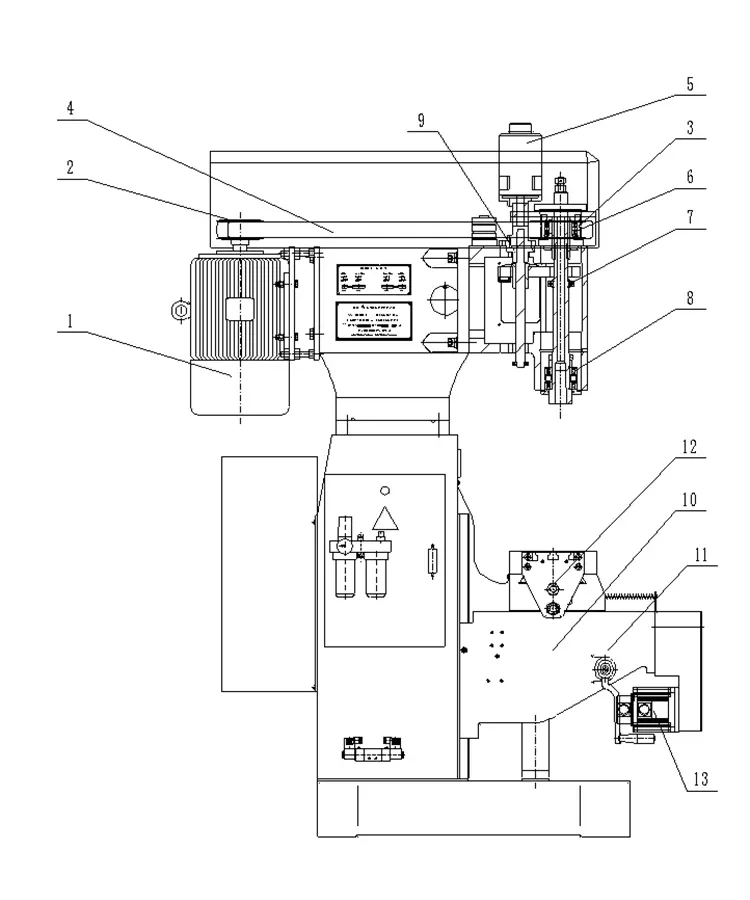

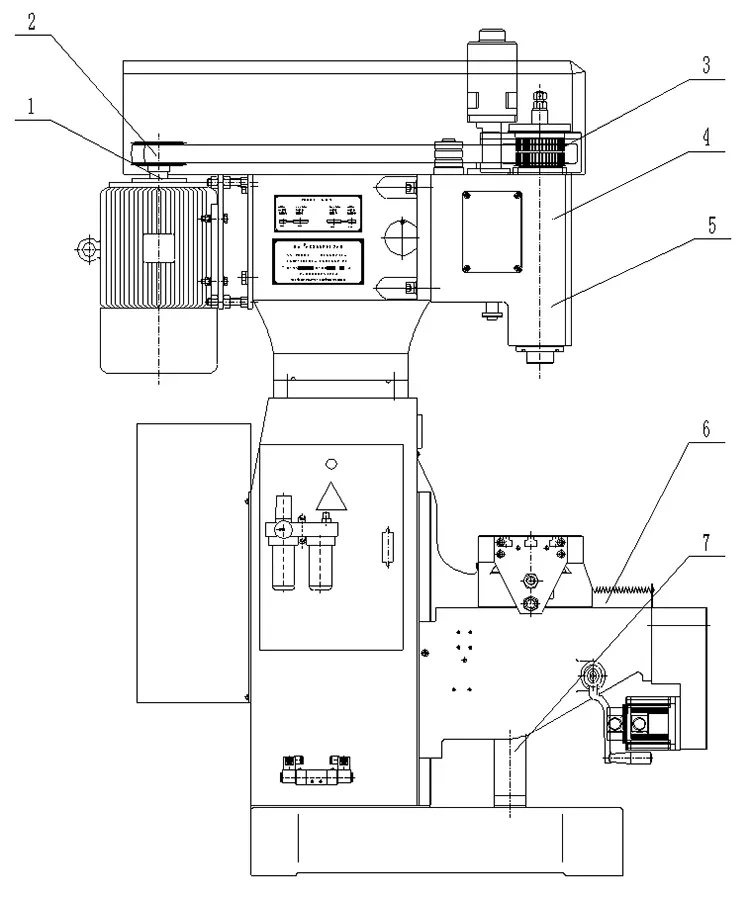

ဂီယာစနစ်

ဒေါင်လိုက် CNC သုံးဝင်ရိုး ZSK-4150X4 သည် အောက်ပါ ဂီယာအစိတ်အပိုင်းများကို အသုံးပြုသည်။

ချောဆီစနစ်

spindle sleeve နှင့် guide rail မျက်နှာပြင်ကို manual ချောဆီပန့်ဖြင့် ချောဆီပေးထားပြီး လည်ပတ်မှုကို ပိုမိုလွယ်ကူပြီး ပိုမိုပြည့်စုံစေကာ ချောဆီမျက်နှာပြင်၏ ဝန်ဆောင်မှုသက်တမ်းကို အာမခံပါသည်။

လည်ပတ်မှုနှင့် လုပ်ဆောင်ခြင်းဆိုင်ရာ ကြိုတင်ကာကွယ်မှုများ

အောက်ပါသတိထားချက်များသည် ဒေါင်လိုက် CNC သုံးဝင်ရိုး ZSK-4150X4 ၏ လည်ပတ်မှုလမ်းညွှန်မှဖြစ်သည်။

· လုပ်ငန်းမလည်ပတ်မီ လုပ်ဆောင်ချက်လက်စွဲနှင့် ပူးတွဲပါစာရွက်စာတမ်းများကို ဖတ်ပါ။

· ပါဝါထောက်ပံ့မှု- သုံးဆင့်လေးကြိုး၊ 7KW စွမ်းရည်၊ လျှပ်ကာဝါယာကြိုးဖြတ်ပိုင်း 4mm² (ကြေးနီ)။

· အပူအရင်းအမြစ်၊ မြင့်မားသောအပူချိန် သို့မဟုတ် ဖုန်ထူသောနေရာများအနီးတွင် မတပ်ဆင်ပါနှင့်။

· ထုပ်ပိုးပြီးနောက် ပထမဆုံးအသုံးမပြုမီ ဆီအမှတ်အသားသို့ ဆီထည့်ပါ။

· အအေးခံပန့်သည် အရည်မရှိဘဲ မလည်ပတ်နိုင်ပါ။

· လျှပ်စစ်ဂဟေဆော်စက်များ သို့မဟုတ် ကြိမ်နှုန်းမြင့်/အလတ်စား စက်ကိရိယာများနှင့် ပါဝါသေတ္တာကို မမျှဝေပါနှင့်။

· မြေစိုက်ဝါယာကြိုးကို ပုံမှန်အတိုင်း ချိတ်ဆက်ထားရမည်။ အပိုင်း 2.5 မီလီမီတာထက်မနည်း။

· ပါဝါဖွင့်ပြီးနောက်၊ စမ်းသပ်မှုမလုပ်ဆောင်မီ စက်အပြင်ဘက်တွင် လျှပ်စစ်မီးမရှိဟု စစ်ဆေးရန် စမ်းသပ်ဘောပင်ကို အသုံးပြုပါ။

· လက်စွဲအတိုင်း ဆီပန့်မော်တာကို စတင်ပါ။ ဆီပန့်ပြောင်းပြန်ဖြစ်သွားသည်ကို သတိပြုပါ။

· Proximity switches များကို ချိန်ညှိပြီး ပြင်ဆင်ထားပါသည်။ သေးငယ်သော ပြုပြင်ပြောင်းလဲမှုများကို ခွင့်ပြုထားသည်။ ကြီးမားသောပြောင်းလဲမှုများကို ရောင်းချပြီးနောက် ဝန်ဆောင်မှုကို တိုင်ပင်ပါ။

· စက်ရုံရှေ့တွင် အင်ဗာတာ ကန့်သတ်ချက်များ သတ်မှတ်ပေးသည်။ အသုံးပြုသူကို သီးခြားသတ်မှတ်ခွင့်မပြုပါ။

· အင်ဗာတာနှိုးစက်ကိုရှောင်ရှားရန် "လက်စွဲစာအုပ်" ခလုတ်ကို မကြာခဏ မြန်မြန်မနှိပ်ပါနှင့်။

· ကိရိယာကို အစားထိုးခြင်း သို့မဟုတ် ဒရိုက်ကြိုးကို ချိန်ညှိသည့်အခါ ပြင်ပပါဝါထောက်ပံ့မှုကို ပိတ်ပါ။

· အဝါရောင်-အစိမ်းရောင် မြေစိုက်ဂိတ်အား မြေစိုက်ရပါမည်။ အဆင့်လိုင်းကို neutral terminal (N) သို့ မချိတ်ဆက်ပါနှင့်။

· Overload လုပ်ဆောင်မှုကို မရွေးချယ်ပါနှင့်။ သင့်လျော်သောကိရိယာများ၊ ဖြတ်တောက်သည့်ပမာဏ၊ အစာကျွေးနှုန်းကို အသုံးပြုပါ။

· လျှပ်စစ်ထိန်းချုပ်ဘောက်စ်တွင် ခလုတ်ကို လော့ခ်ချပါ။ ပြုပြင်ထိန်းသိမ်းမှု စစ်ဆေးနေစဉ်အတွင်း ပါဝါနှင့် လော့ခ်ချခြင်းကို ပိတ်ပါ။

အမေးများသောမေးခွန်းများ

ဒီစက်ရဲ့ spindle taper ကဘာလဲ။

ဒေါင်လိုက် CNC သုံးဝင်ရိုး ZSK-4150X4 ၏ spindle taper သည် MT4 ဖြစ်သည်။

စက်ဖြင့်ပြုလုပ်နိုင်သော အမြင့်ဆုံးအပေါက်သည် အဘယ်နည်း။

0.16mm/r ဖြင့် ကြေးနီအစိတ်အပိုင်းများကို ဖြတ်တောက်ထားသော အစွန်းလေးခုဖြင့် ပြုပြင်သည့်အခါ အမြင့်ဆုံးအပေါက်သည် Ф50mm ဖြစ်သည်။

အများဆုံးပုတ်အချင်းကဘာလဲ။

ကြေးနီအစိတ်အပိုင်းများကို လုပ်ဆောင်ရန်အတွက် အများဆုံး tapping အချင်းသည် Ф50mm ဖြစ်သည်။ X၊ Y နှင့် Z axes များ၏ ခရီးစဉ်များသည် အဘယ်နည်း။ X ဝင်ရိုးခရီးသည် 400mm၊ Y ဝင်ရိုးခရီးသည် 250mm နှင့် Z ဝင်ရိုးခရီးသည် 320mm ဖြစ်သည်။

spindle speed range ကဘာလဲ။

Z1 နှင့် Z2 ဝင်ရိုးဗိုင်းလိပ်တံမြန်နှုန်းအကွာအဝေးသည် 619 မှ 1420 r/min သည် servo ထိန်းချုပ်မှုဖြင့်ဖြစ်သည်။

ဗိုင်းလိပ်တံမော်တာပါဝါနှင့် စုစုပေါင်းစက်အလေးချိန်က ဘယ်လောက်လဲ။

spindle servo motor power သည် 380V တွင် 5.5KW ဖြစ်ပြီး စက်၏ အသားတင်အလေးချိန်မှာ 2500KG ဖြစ်သည်။

ဒီစက်က ဘယ်ထိန်းချုပ်မှုစနစ်ကို သုံးတာလဲ။

စက်သည် လွယ်ကူသောလုပ်ဆောင်ချက်အတွက် လူသား-စက်ဖော်ရွေသော ဆွေးနွေးမှုဖြင့် ထိုင်ဝမ် Yitu ထိန်းချုပ်မှုစနစ်ကို အသုံးပြုထားသည်။
