ဒေါင်လိုက် 4-Axis Drilling Tapping Center

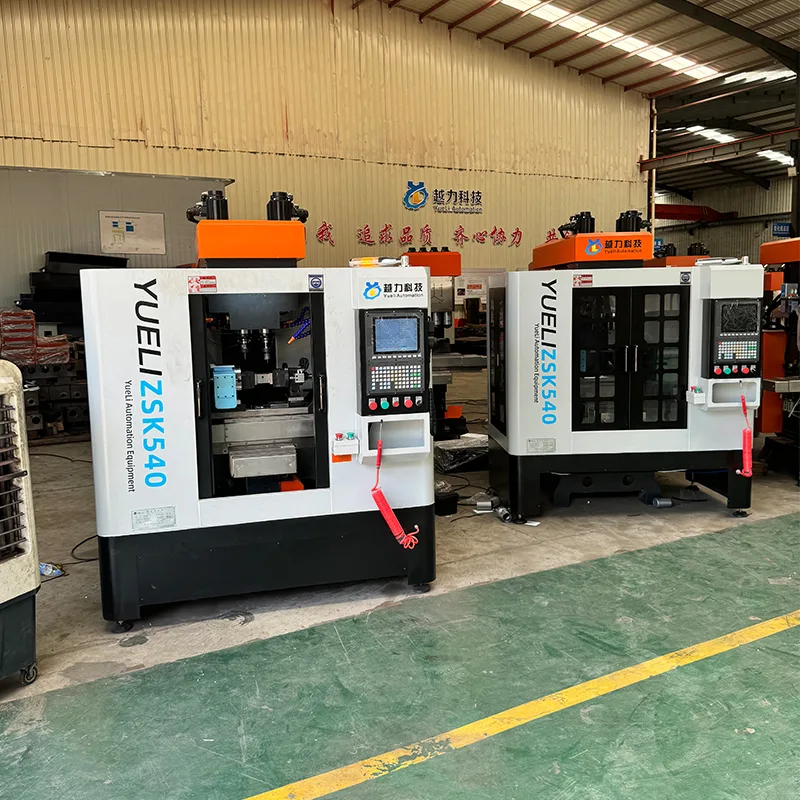

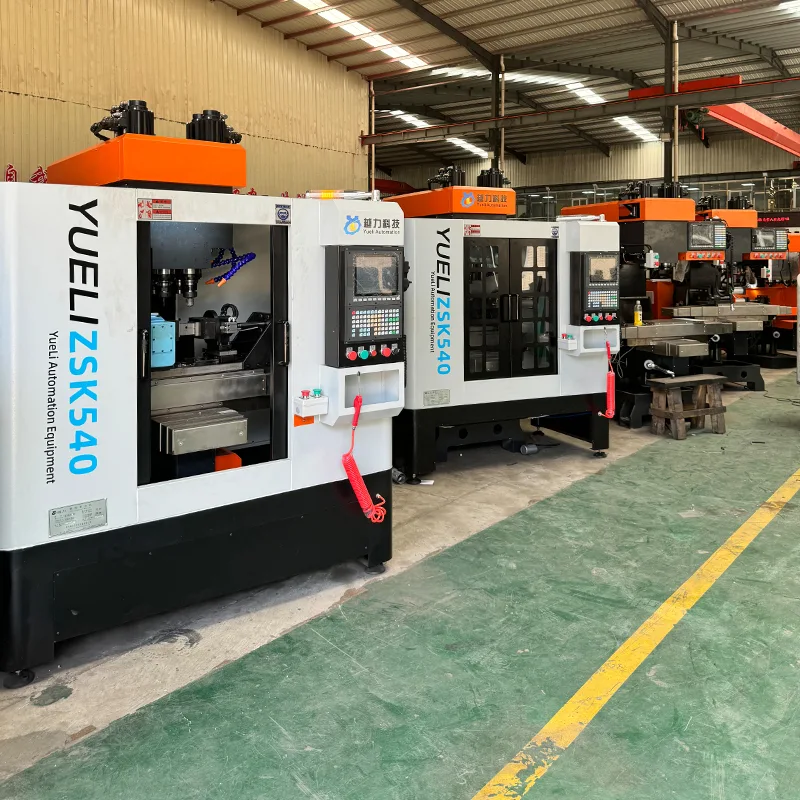

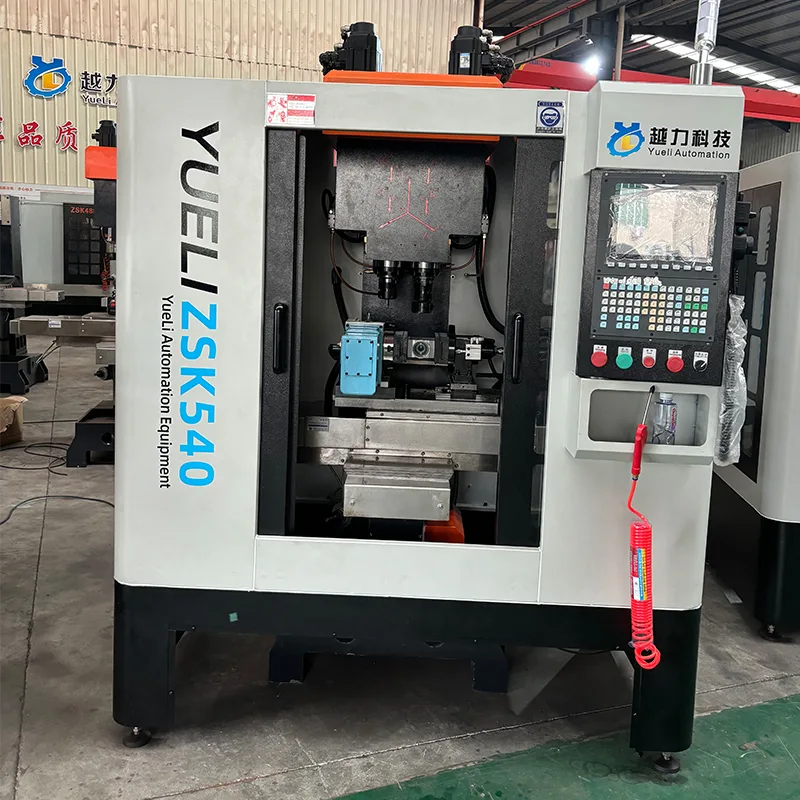

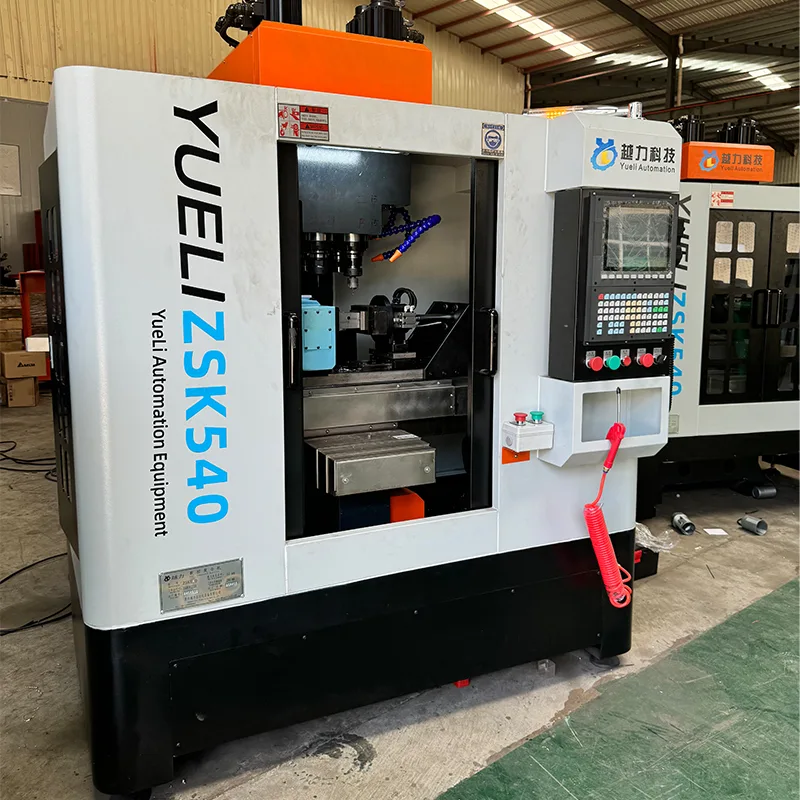

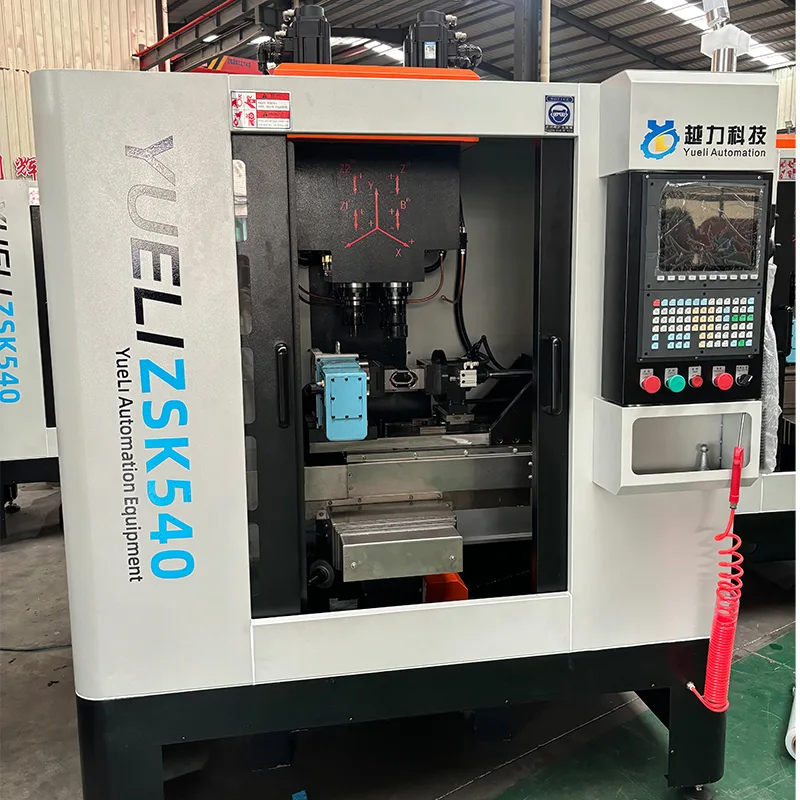

Yueli ZSK540-A ဒေါင်လိုက် 4-ဝင်ရိုး တူးဖော်မှု ခြစ်ရာနေရာ။ ထိတွေ့မျက်နှာပြင်နှင့်အတူ ထိုင်ဝမ် Syntec CNC စနစ်။ တူးဖော်ခြင်း၊ ပုတ်ခြင်း၊ ကြိတ်ခြင်းအတွက် 4 ဝင်ရိုး CNC လုပ်ဆောင်ချက်။ 5.5KW servo spindle မော်တာ။ BT40 ဗိုင်းလိပ်တံ သွယ်သွယ်။ တင်းတင်းပုတ်။ လေယာဉ်ပေါင်းများစွာ ပြုပြင်ခြင်းအတွက် စတုတ္ထဝင်ရိုး။ Hiwin လိုင်းနားလမ်းညွှန်များနှင့် ဘောလုံးဝက်အူများ။ စက်အလေးချိန် 1600KG အရံအတား အပြည့်အစုံ။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Yueli ZSK540-A ဒေါင်လိုက် 4-ဝင်ရိုး တူးဖော်မှု ခြစ်ရာနေရာ။ ထိုင်ဝမ် Syntec ဘတ်စ်ကား CNC စနစ်ဖြင့် ထိတွေ့မျက်နှာပြင်။ လူသား-စက်မျက်နှာပြင်။ အသုံးပြုရလွယ်ကူသော ဆွေးနွေးမှု။ အလိုလိုသိသော ပရိုဂရမ်းမင်း။ ရိုးရှင်းသောလည်ပတ်မှု။ သင်ယူရန်အမြန်။ 4-axis CNC လုပ်ဆောင်ချက်- axes လေးခုစလုံး တူးနိုင်သည်၊ နှိပ်ပြီး ကြိတ်နိုင်သည်။ Hiwin ဘောလုံး ဝက်အူ ကျွေးသည်။ 5.5KW servo spindle မော်တာ။ တင်းတင်းပုတ်။ Built-in ကြိမ်နှုန်းပြောင်းစက်။ ခြေလှမ်းမဲ့အမြန်နှုန်းစည်းမျဉ်း။ စက်ပိုင်းဆိုင်ရာ တိကျမှုကို အာမခံပါသည်။ စတုတ္ထဝင်ရိုး တပ်ဆင်ထားသည်။ မတူညီသော လေယာဉ်များပေါ်တွင် တူးဖော်ခြင်း၊ ပုတ်ခြင်း၊ ကြိတ်ခြင်းနှင့် အကွက်ချခြင်းများ အပြီးသတ်ပါ။ ကိုရီးယားမှတင်သွင်းသော pneumatic အစိတ်အပိုင်းများ။ Hiwin roller linear guides နှင့် roller ball screw များပါရှိသော worktable နှင့် အလယ် bracket ။ လေးလံသောဖြတ်တောက်မှုကိုထောက်ပံ့သည်။ ဒစ်ဂျစ်တယ် နေရာချထားခြင်း။ ထပ်ခါထပ်ခါ နေရာချထားမှု တိကျမှု မြင့်မားသည်။ မြန်ဆန်သောကိရိယာဆက်တင်။ အဆင်ပြေသောလည်ပတ်မှု။ အော်ပရေတာတစ်ခုသည် စက်များစွာကို လည်ပတ်နိုင်သည်။ လုပ်သားကုန်ကျစရိတ်ကို လျှော့ချပြီး လုပ်သားအင်အားကို လျှော့ချပေးသည်။ အရံအတား အပြည့်အစုံ။ အလုပ်ရုံကို သန့်ရှင်းအောင်ထားပါ။

အဓိက အားသာချက်များ

ZSK540-A ဒေါင်လိုက် 4-ဝင်ရိုးတူးဖော်ခြင်း tapping စင်တာသည် တည်ငြိမ်သောစွမ်းဆောင်ရည်နှင့် ထိရောက်သောလည်ပတ်မှုကိုသေချာစေရန် အောက်ပါသော့ချက်အင်္ဂါရပ်များကို ပေါင်းစပ်ထားသည်။

· ထိတွေ့မျက်နှာပြင်ပါရှိသော ထိုင်ဝမ် Syntec ဘတ်စ်ကား CNC စနစ်။ အသုံးပြုရလွယ်ကူသော လူသား-စက်မျက်နှာပြင်။ အလိုလိုသိသော ပရိုဂရမ်းမင်း။ ရိုးရှင်းသောလည်ပတ်မှု။ သင်ယူရန်အမြန်။

· 4-axis CNC လုပ်ဆောင်ချက်- ပုဆိန်လေးခုစလုံး တူးနိုင်သည်၊ နှိပ်ပြီး ကြိတ်နိုင်သည်။ Hiwin ဘောလုံး ဝက်အူ ကျွေးသည်။ 5.5KW servo spindle မော်တာ။ တင်းတင်းပုတ်။ Built-in ကြိမ်နှုန်းပြောင်းစက်။ ခြေလှမ်းမဲ့အမြန်နှုန်းစည်းမျဉ်း။ စက်ပိုင်းဆိုင်ရာ တိကျမှုကို အာမခံပါသည်။

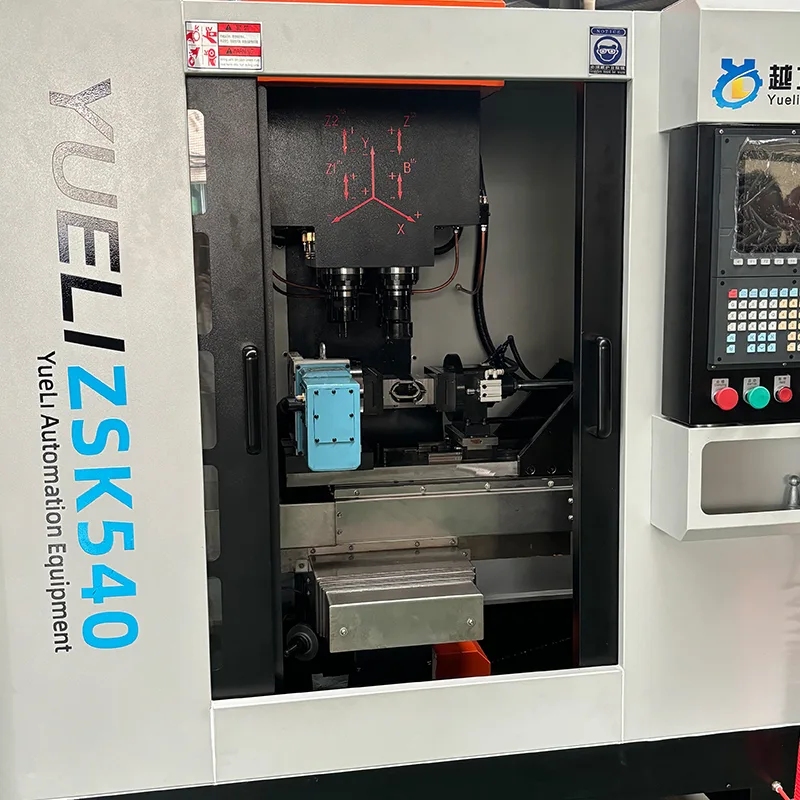

· စတုတ္ထဝင်ရိုး တပ်ဆင်ထားသည်။ မတူညီသော လေယာဉ်များပေါ်တွင် တူးဖော်ခြင်း၊ ပုတ်ခြင်း၊ ကြိတ်ခြင်းနှင့် အကွက်ချခြင်းများ အပြီးသတ်ပါ။

· ကိုးရီးယားမှ တင်သွင်းသော pneumatic အစိတ်အပိုင်းများ။

· Hiwin roller linear guides နှင့် roller ball screw များပါရှိသော worktable နှင့် အလယ် bracket ။ လေးလံသောဖြတ်တောက်မှုကိုထောက်ပံ့သည်။

· ဒစ်ဂျစ်တယ်နေရာချထားခြင်း။ ထပ်ခါထပ်ခါ နေရာချထားမှု တိကျမှု မြင့်မားသည်။ မြန်ဆန်သောကိရိယာဆက်တင်။

· အဆင်ပြေသောလည်ပတ်မှု။ အော်ပရေတာတစ်ခုသည် စက်များစွာကို လည်ပတ်နိုင်သည်။ လုပ်သားစရိတ်နှင့် လုပ်သားအင်အားကို လျှော့ချပေးသည်။

· အရံအတား အပြည့်အစုံ။ အလုပ်ရုံကို သန့်ရှင်းအောင်ထားပါ။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အောက်ဖော်ပြပါ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များသည် ZSK540-A ဒေါင်လိုက် 4-ဝင်ရိုးတူးဖော်ခြင်း tapping စင်တာသို့ သက်ရောက်ပါသည်။

ကန့်သတ်ချက်	သတ်မှတ်ချက်
မော်ဒယ်	ZSK 540
X ဝင်ရိုးခရီး	400mm
Y ဝင်ရိုး ခရီး	280mm
ဗိုင်းလိပ်တံအချင်း	105mm
ဗိုင်းလိပ်တံသွယ်	BT40
Z1/Z2/Z3/Z4 ခရီး	110mm
ဗိုင်းလိပ်တံအကွာ	120mm
Spindle အဆုံး စားပွဲမျက်နှာပြင်ဆီသို့	250/500mm
လမ်းပြအကွာအဝေးသို့ ချည်ဝင်ရိုး	250mm
အများဆုံးတူးဖော်မှုအချင်း	50mm
အများဆုံးပုတ်အချင်း	50mm
ဗိုင်းလိပ်တံအရှိန်	0-3000 r/min
Spindle မော်တာပါဝါ	5.5KW
စက်အတိုင်းအတာ (L×W×H)	1700×1850×2250mm
စက်အလေးချိန်	1600KG

Main Configuration List

အောက်ဖော်ပြပါ အစိတ်အပိုင်းများသည် ZSK540-A ဒေါင်လိုက် 4-ဝင်ရိုးတူးဖော်ခြင်း tapping စင်တာတွင် ပုံမှန်ဖြစ်သည်။

မရှိ	အစိတ်အပိုင်း	အမှတ်တံဆိပ် / ဖွဲ့စည်းမှု	အရေအတွက်	ပြီလေ။
1	CNC စနစ်	ထိုင်ဝမ် Syntec	1
2	Servo မော်တာ	Syntec	5	ဘရိတ်နှင့် ၄
3	Spindle Servo	Huahong	1	5.5KW
4	လျှပ်စစ်အစိတ်အပိုင်းများ	တရုတ်စံနှုန်း	1 set
6	Ball Screws များ	ဒင်းဟန်	3	Z- 10mm pitch၊ X/Y- 16mm pitch
7	Coolant Tank		1 set
8	Linear လမ်းညွှန်များ	ဟီဝင်	6

စတုတ္ထဝင်ရိုးသတ်မှတ်ချက်များ

စက်တွင် စတုတ္ထဝင်ရိုး တပ်ဆင်ထားသည်။ အောက်ဖော်ပြပါ ကန့်သတ်ချက်များသည် စတုတ္ထဝင်ရိုးယူနစ်တွင် သက်ရောက်သည်။

မရှိ	ကန့်သတ်ချက်	သတ်မှတ်ချက်
1	စတုတ္ထဝင်ရိုးဗဟို အမြင့်	135mm
2	စားပွဲချင်း	170mm
3	T-slot ဇယား	၄-၁၂
4	အချိုးအစားလျှော့ချခြင်း။	၁:၃၆
5	အမြင့်ဆုံးမြန်နှုန်း	80 rpm
6	ဖြတ်တောက်နိုင်သော torque	35 Kg/m
7	သော့ခတ်ဖိအား	20 kg/m²
8	သော့ခတ် torque	35 Kg/m
9	အညွှန်း တိကျမှု	20 စက္ကန့်
10	တိကျမှုကို ပြန်လုပ်ပါ။	4 စက္ကန့်
11	ခွင့်ပြုပေးပါသည်။	140 Kg

ထုတ်လုပ်မှုနှင့် အရည်အသွေးထိန်းချုပ်ရေး လုပ်ငန်းစဉ်

Yueli သည် စက်အရည်အသွေးကို သေချာစေရန် တည်ဆောက်ထားသော ထုတ်လုပ်မှုလုပ်ငန်းစဉ်ကို လိုက်နာသည်။

· မြင့်မားသော အပူချိန်နှင့် အိုမင်းရင့်ရော်မှုကို 6 လကြာ ကုသခြင်းဖြင့် ကာစ်သံကို စီမံဆောင်ရွက်သည်။

· တိကျစွာ တပ်ဆင်ခြင်း လုပ်ငန်းစဉ်- လိုင်းယာ လမ်းညွှန် တပ်ဆင်မှု၊ ဘောလုံး ဝက်အူ တပ်ဆင်မှု၊ bearing တပ်ဆင်မှု။

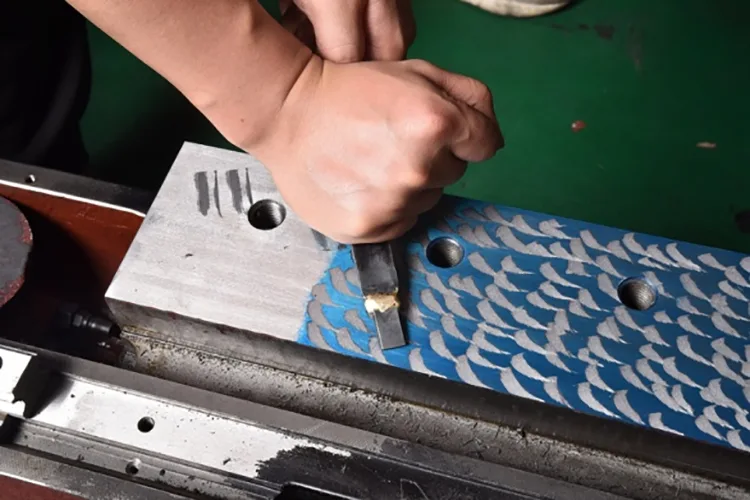

· ပရော်ဖက်ရှင်နယ် ခြစ်ထုတ်ခြင်း လုပ်ငန်းစဉ်- မော်တာအခြေခံကို ခြစ်ထုတ်ခြင်း၊ ဗိုင်းလိပ်တံအဆုံး ခြစ်ခြင်း၊ ကော်လံတပ်ဆင်ခြင်း မျက်နှာပြင်ကို ခြစ်ခြင်း။

· အပြည့်အဝ ခြေရာခံနိုင်သော အရည်အသွေးထိန်းချုပ်မှုစနစ်ဖြင့် သိပ္ပံနည်းကျ ထုတ်လုပ်မှု။

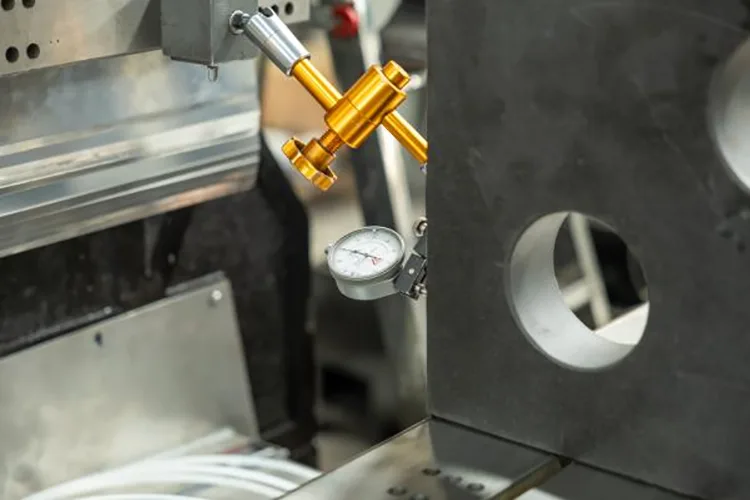

အရည်အသွေးစစ်ဆေးရေးစံနှုန်းများ

Yueli သည် စက်တိုင်းတွင် ပြီးပြည့်စုံသော အရည်အသွေးစစ်ဆေးမှုများကို လုပ်ဆောင်သည်။

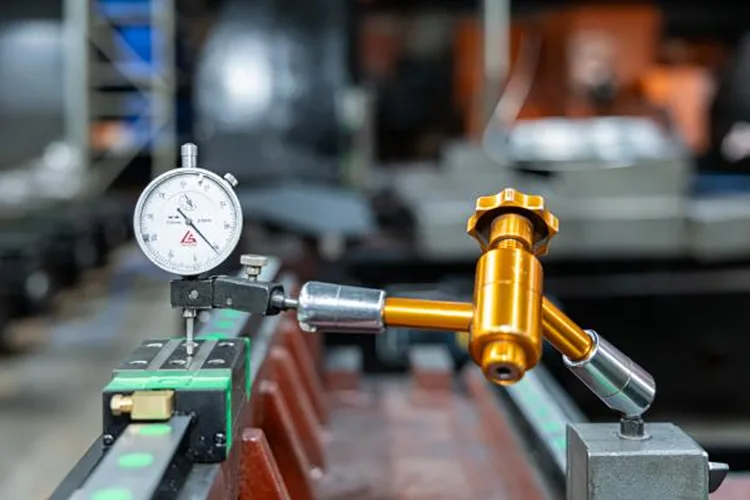

· Pitch error detection- X နှင့် Y လမ်းကြောင်းများတွင် ဖြောင့်ဖြောင့်မှုကို တစ်ပြိုင်နက် သိရှိနိုင်သည်။

· အစိတ်အပိုင်းအားလုံး၏ စက်ပိုင်းဆိုင်ရာနှင့် တပ်ဆင်မှု တိကျမှုကို သက်သေပြသည်။

· အမှန်တကယ် နေရာချထားခြင်း တိကျမှုကို တိုင်းတာပြီး ထပ်ခါထပ်ခါ နေရာချထားခြင်း တိကျမှု။

· အလုပ်စားပွဲသို့ Spindle ဒေါင်လိုက်- 0.01mm အတွင်း။

· ဇယားထောင့်မှန်သို့ Z ဝင်ရိုးလမ်းညွန်- 0.01mm အတွင်း။

· X-Y ဝင်ရိုး လမ်းညွှန်ချက် ထောင့်မှန်- 0.005mm အတွင်း။

လျှောက်လွှာနယ်ပယ်များ

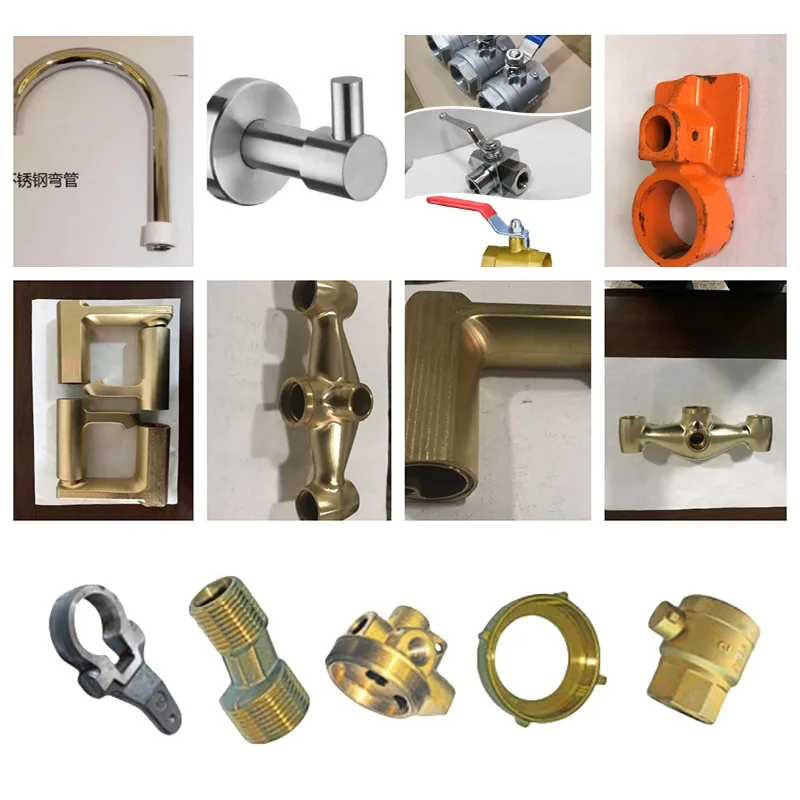

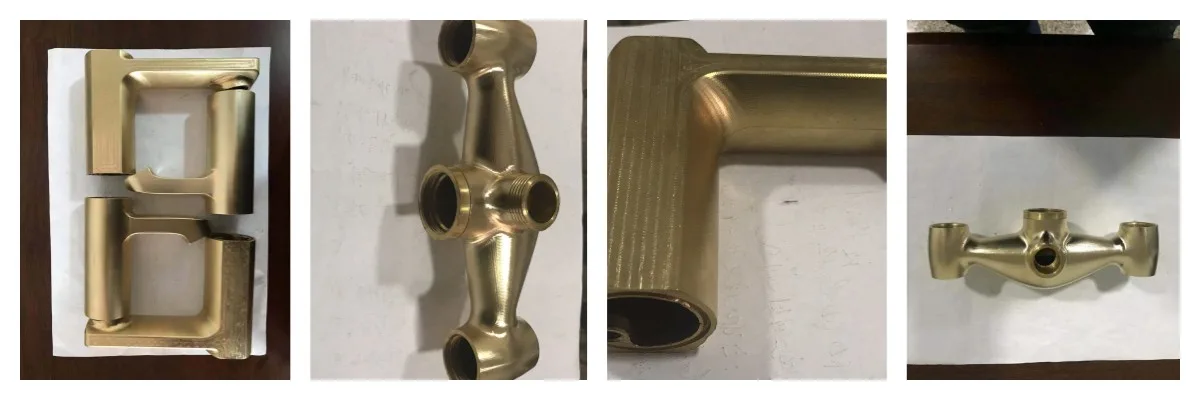

ZSK540-A ဒေါင်လိုက် 4-ဝင်ရိုးတူးဖော်ခြင်း tapping စင်တာသည် အမျိုးမျိုးသော သတ္တုဖြတ်တောက်ခြင်းလုပ်ငန်းများအတွက် သင့်လျော်သည်။

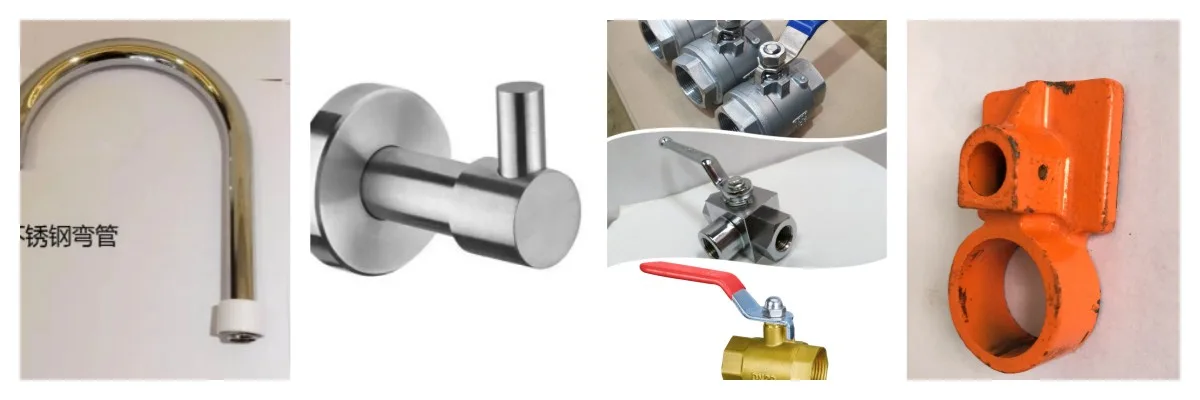

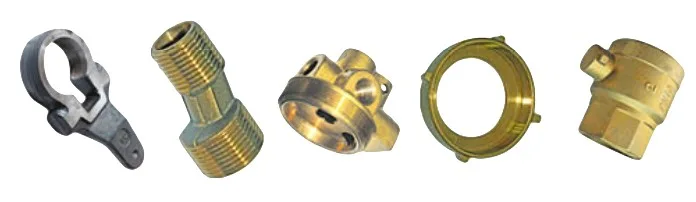

· ပစ္စည်းများ- ကြေးနီ၊ အလူမီနီယမ်၊ ဇင့်အလွိုင်း၊ သံမဏိ။

· သန့်ရှင်းရေးပစ္စည်း၊ မီးကာကွယ်ရေး အဆို့ရှင်များ၊ တံခါးထိန်းချုပ်ကိရိယာ။

· အိမ်သုံးပစ္စည်းကိရိယာ၊ ရေမီတာ၊ မော်တော်ကားအစိတ်အပိုင်းများ။

·အာကာသယာဉ်အစိတ်အပိုင်းများ။

Quanzhou Yueli Automation Equipment Co., Ltd.

Quanzhou Yueli Automation Equipment Co., Ltd. ကို 2013 ခုနှစ်တွင် တည်ထောင်ခဲ့သည်။ ကုမ္ပဏီသည် တရုတ်နိုင်ငံ၊ Nan'an၊ Fujian တွင် တည်ရှိသည်။ ၎င်းသည် တူးဖော်သည့် ခြစ်ကွန်ပေါင်းစက်များ၊ တူးဖော်သည့် ခြစ်စင်တာများ၊ နှင့် တူးဖော်သည့် ခြစ်စက်များ တူးဖော်သည့် လုပ်ငန်းစဉ်များကို ဦးဆောင်သည့် ပုဂ္ဂလိက ထုတ်လုပ်မှု လုပ်ငန်းတစ်ခု ဖြစ်သည်။

· Fujian, Nan'an တွင်တည်ရှိပြီး 2013 ခုနှစ်တွင်တည်ထောင်ခဲ့သည်။

· ပင်မထုတ်ကုန်များ- တူးဖော်ခြင်း ခြစ်စက်များ၊ တူးဖော်ခြင်း ခြစ်ရာဌာနများ၊ တူးဖော်ခြင်း ခြစ်ထုတ်ခြင်း လုပ်ငန်းစဉ်စင်တာများ။

· သန့်ရှင်းရေးပစ္စည်း၊ မီးကာကွယ်ရေး အဆို့ရှင်များ၊ တံခါးထိန်းချုပ် ဟာ့ဒ်ဝဲ၊ မော်တော်ယာဥ်အစိတ်အပိုင်းများ၊ အာကာသယာဉ်များ၊

· တပ်ဆင်ထုတ်လုပ်ခြင်းမှ R&D၊ ထုတ်လုပ်မှု၊ အရောင်းနှင့် ဝန်ဆောင်မှုပေါင်းစပ်ခြင်းအထိ တီထွင်ခဲ့သည်။

· CNC gantry မီးရထားကြိတ်စက်များ၊ ငြီးငွေ့ဖွယ်စက်များ၊ ကြိတ်ခွဲခြင်း၊ တူးခြင်း၊ ပွတ်တိုက်စက်များနှင့် အခြားစမ်းသပ်ကိရိယာများ ပိုင်ဆိုင်ပါသည်။

· အရောင်းကွန်ရက်သည် တရုတ်နိုင်ငံရှိ ပြည်နယ်ပေါင်း 20+ ကို လွှမ်းခြုံထားပြီး နိုင်ငံပေါင်း 30+ သို့ တင်ပို့သည်။

အမေးများသောမေးခွန်းများ

spindle taper နှင့် max drilling diameter ကဘာလဲ။

BT40 ဗိုင်းလိပ်တံ သွယ်သွယ်။ အများဆုံးတူးဖော်မှုအချင်း 50 မီလီမီတာဖြစ်သည်။ အများဆုံးပုတ်အချင်း 50 မီလီမီတာဖြစ်သည်။

spindle speed နှင့် motor power ကဘာလဲ။

Spindle အမြန်နှုန်းသည် 0-3000 r/min ဖြစ်သည်။ Spindle motor ၏ ပါဝါမှာ 5.5KW ဖြစ်သည်။

စတုတ္ထဝင်ရိုးညွှန်းကိန်းနှင့် ထပ်ခါတလဲလဲ တိကျမှုကား အဘယ်နည်း။

အညွှန်းတိကျမှုမှာ စက္ကန့် 20 ဖြစ်သည်။ ထပ်တလဲလဲ တိကျမှုသည် 4 စက္ကန့်ဖြစ်သည်။

CNC စနစ်၊ လမ်းညွှန်များနှင့် ဘောလုံးဝက်အူများ၏ အမှတ်တံဆိပ်ကား အဘယ်နည်း။

ထိုင်ဝမ် Syntec CNC စနစ်။ Hiwin လိုင်းနားလမ်းညွှန်များနှင့် ဘောလုံးဝက်အူများ။ ကိုရီးယားမှတင်သွင်းသော pneumatic အစိတ်အပိုင်းများ။

ဤစက်အတွက် မည်သည့်ပစ္စည်းများနှင့် စက်မှုလုပ်ငန်းအတွက် သင့်လျော်သနည်း။

ကြေးနီ၊ အလူမီနီယမ်၊ ဇင့်အလွိုင်း၊ သံမဏိ။ သန့်ရှင်းရေးပစ္စည်း၊ မီးကာကွယ်ရေး အဆို့ရှင်များ၊ တံခါးထိန်းချုပ် ဟာ့ဒ်ဝဲ၊ အိမ်သုံးပစ္စည်း ဟာ့ဒ်ဝဲ၊ ရေမီတာ၊ မော်တော်ယာဥ် အစိတ်အပိုင်းများ၊ အာကာသယာဉ်များ။

Quanzhou Yueli Automation Equipment Co., Ltd. - Nan'an, Fujian, China - 2013 ခုနှစ်တွင် တည်ထောင်ခဲ့သည်
