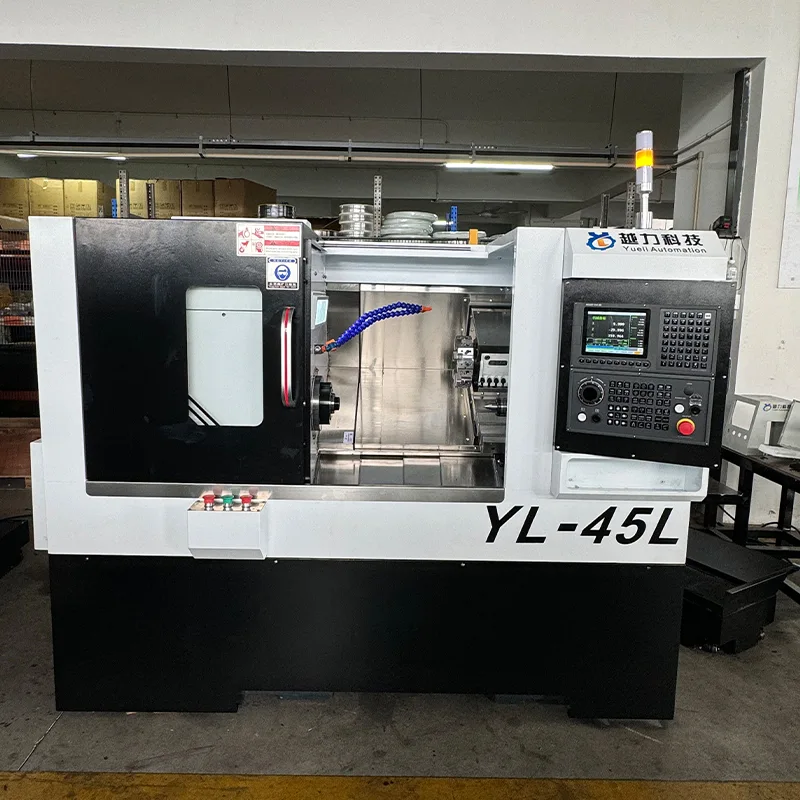

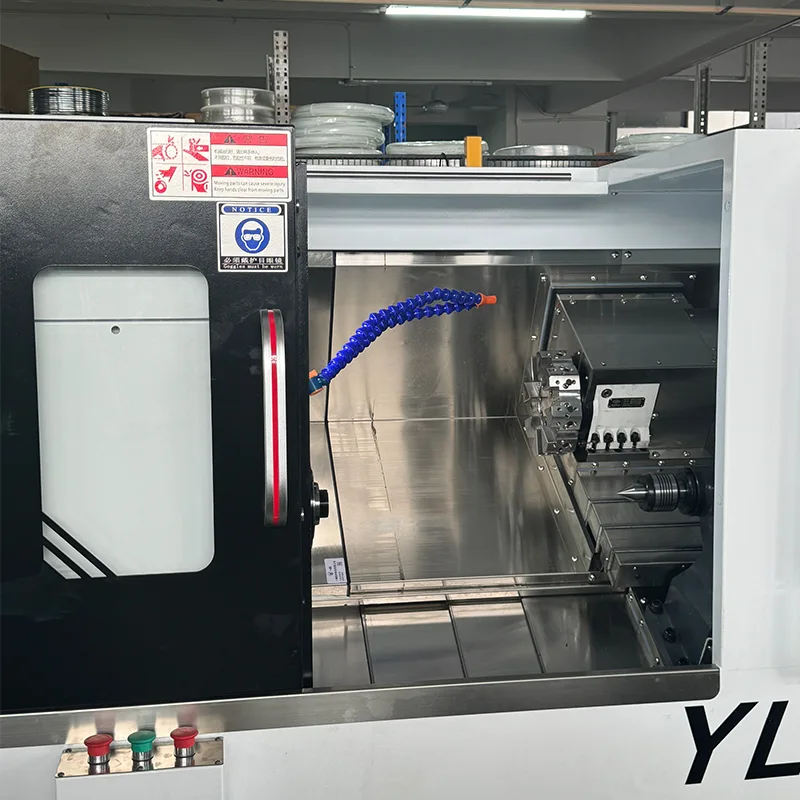

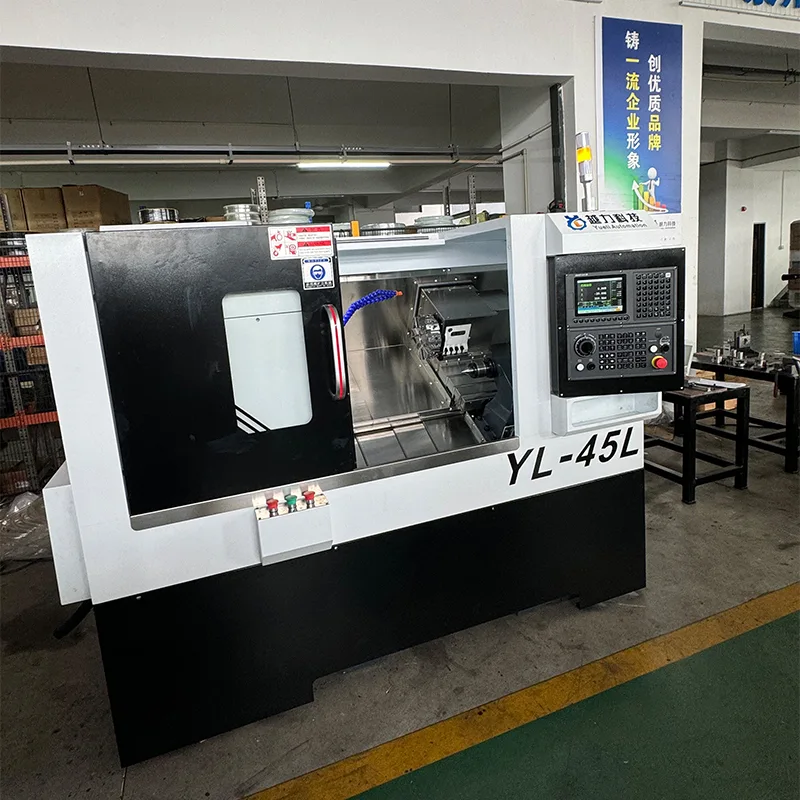

Servo Turret နှင့် Tailstock ပါသော Slant Bed CNC Lathe

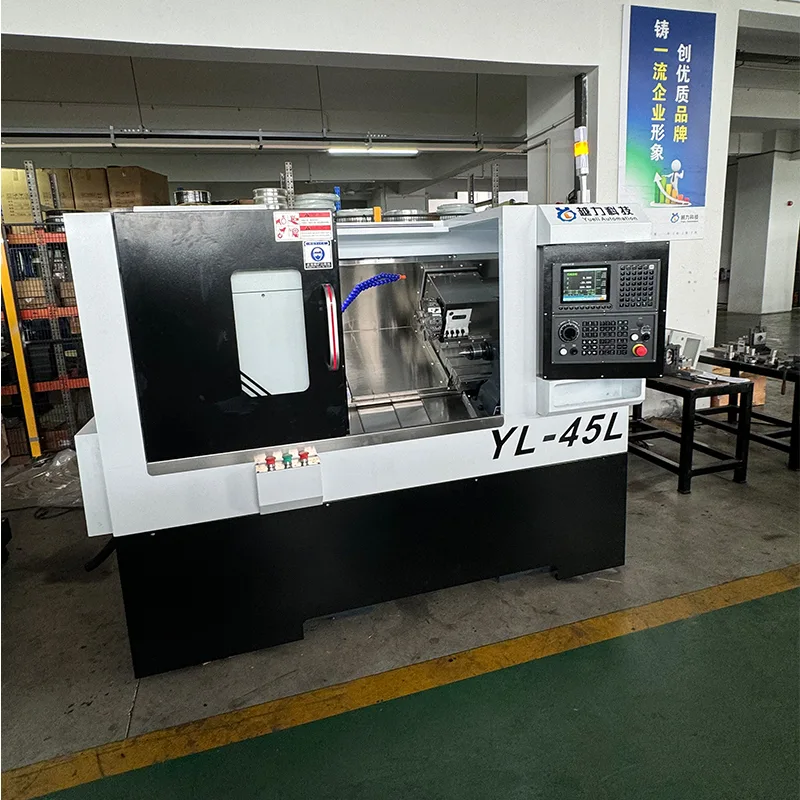

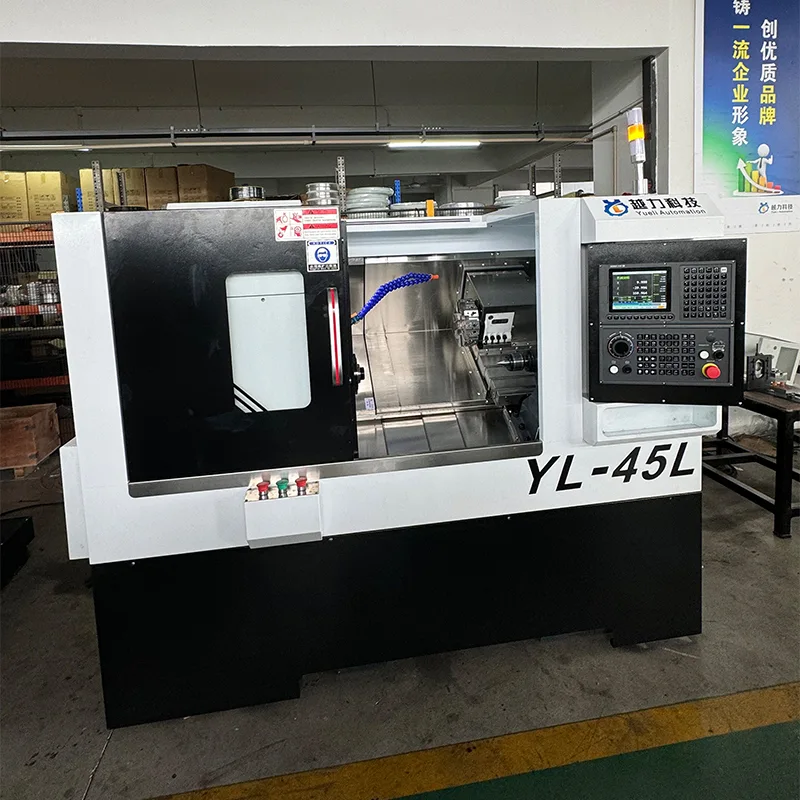

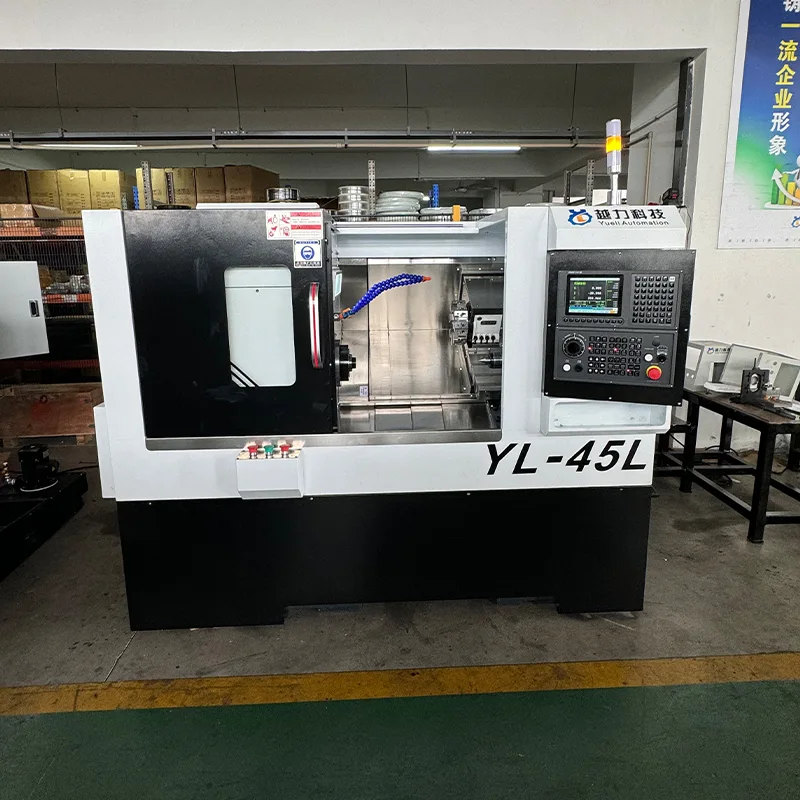

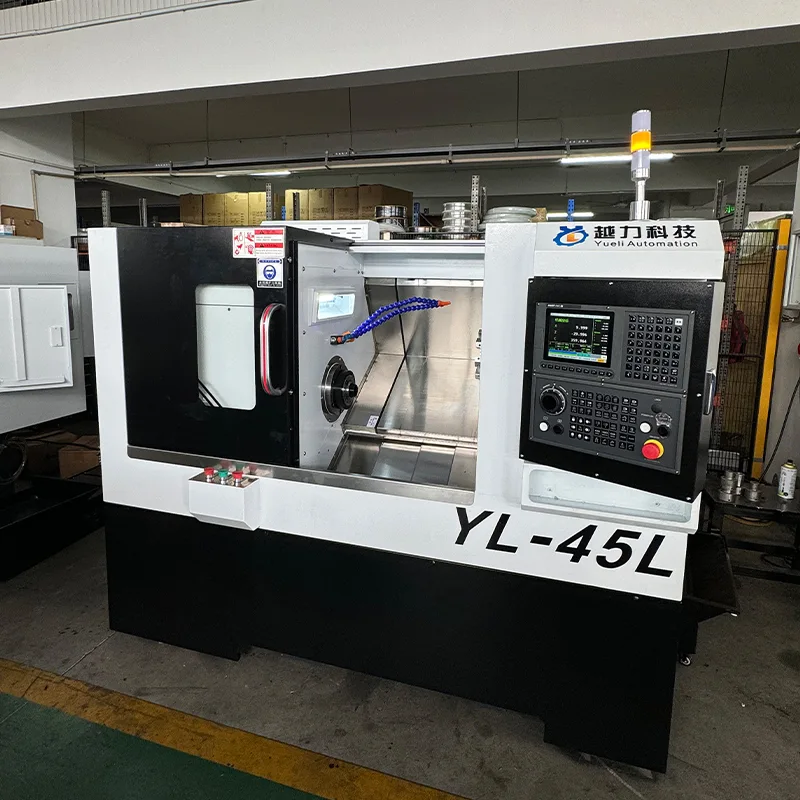

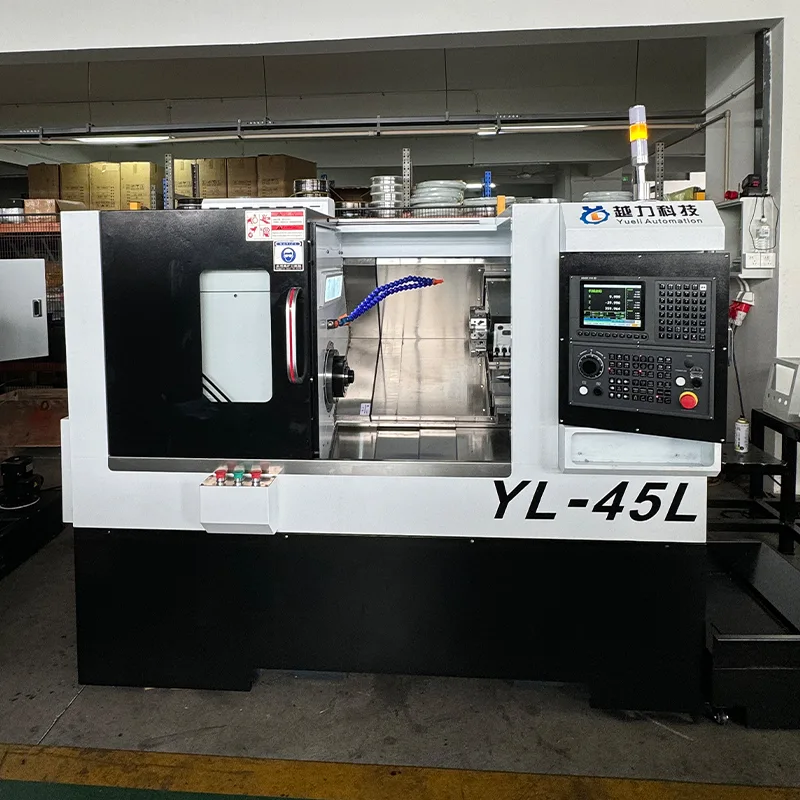

Slant Bed CNC Lathe with Servo Turret and Tailstock (model YL-45L) ကို Quanzhou Yueli Automation Equipment Co., Ltd.မှ ထုတ်လုပ်ပါသည်။ စက်တွင် ကိရိယာတန်ဆာပလာအတွက် 63 servo turret ပါရှိသော 30-degree slant bed design ပါရှိပါသည်။ ၎င်းတွင် FANUC Oi-TF PLUS (5) CNC စနစ်၊ Japan THK 32mm တိကျသောဘောလုံးဝက်အူများနှင့် 30mm တိကျသော linear roller လမ်းညွှန်များ တပ်ဆင်ထားပြီး တည်ငြိမ်ပြီး တိကျသော စက်စွမ်းဆောင်ရည်ကို ပေးစွမ်းပါသည်။ ဗိုင်းလိပ်တံအမြန်နှုန်းသည် 0 မှ 5000 RPM မှ 7.5KW Huahong ဗိုင်းလိပ်မော်တာဖြင့် ရှိသည်။ စက်တွင် ဟိုက်ဒရောလစ်တွန်းကန်အားပါရှိသော linear guide tailstock၊ tailstock ခရီးသည် 500mm ရှိပြီး tailstock taper သည် MT4 ဖြစ်သည်။ အများဆုံးလှည့်သည့်အချင်းမှာ 375 မီလီမီတာဖြစ်ပြီး အမြင့်ဆုံးစက်အရှည်မှာ 380 မီလီမီတာဖြစ်သည်။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အောက်ပါနည်းပညာဆိုင်ရာကန့်သတ်ချက်များသည် Servo Turret နှင့် Tailstock ပါသော Slant Bed CNC Lathe နှင့်သက်ဆိုင်သည်။

Main Configuration

Servo Turret နှင့် Tailstock ပါသော Slant Bed CNC Lathe တွင် အောက်ပါ အဓိက အစိတ်အပိုင်းများ တပ်ဆင်ထားပါသည်။

Standard Accessories များ

အောက်ပါဆက်စပ်ပစ္စည်းများကို Servo Turret နှင့် Tailstock ပါရှိသော Slant Bed CNC Lathe နှင့်အတူ ပါ၀င်ပါသည်။

စက်ဖွဲ့စည်းပုံနှင့် အဓိကအင်္ဂါရပ်များ

Servo Turret နှင့် Tailstock ပါရှိသော Slant Bed CNC Lathe သည် အောက်ပါဖွဲ့စည်းပုံနှင့် စွမ်းဆောင်ရည်အင်္ဂါရပ်များကို ပေါင်းစပ်ထားသည်။

· အိပ်ရာ- တောင့်တင်းမှုနှင့် ချစ်ပ်ပြားစီးဆင်းမှုအတွက် 30 ဒီဂရီစောင်းအိပ်သည့်ပုံစံ။

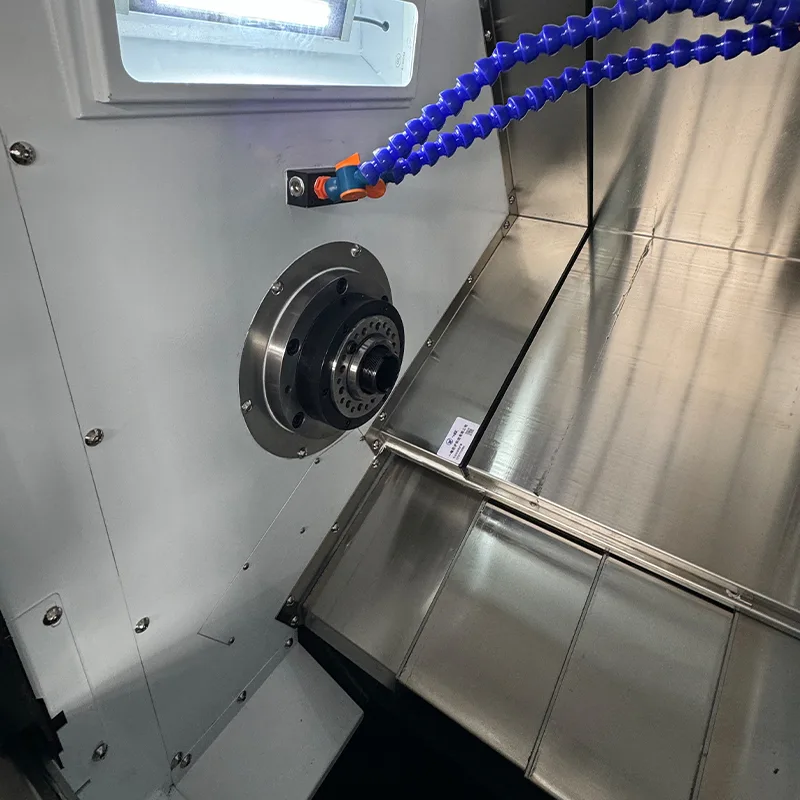

· Spindle- ဂျပန် NSK ဝက်ဝံနှင့်အတူ Cartridge တိကျသော spindle တပ်ဆင်ခြင်း။ အချင်း 170mm ရှိသော Spindle မော်ဒယ် A2-5။ အရှိန်အကွာအဝေး 0-5000 RPM ။

· လမ်းညွှန်ချက်များ- Japan THK 30mm တိကျသော linear roller လမ်းညွှန်များ။ စံလုပ်ကွက် 4 ခုပါသော X ဝင်ရိုး၊ တိုးချဲ့လုပ်ကွက် 4 ခုပါသော Z ဝင်ရိုး။

· Ball Screws- X နှင့် Z axes နှစ်ခုစလုံးအတွက် 10mm pitch ပါရှိသော Japan THK 32mm တိကျသောဘောလုံးဝက်အူများ။

· ကိရိယာတန်ဆာပလာ- အလိုအလျောက်ကိရိယာပြောင်းလဲခြင်းအတွက် 63 ဆာဗာတာတိုင်။

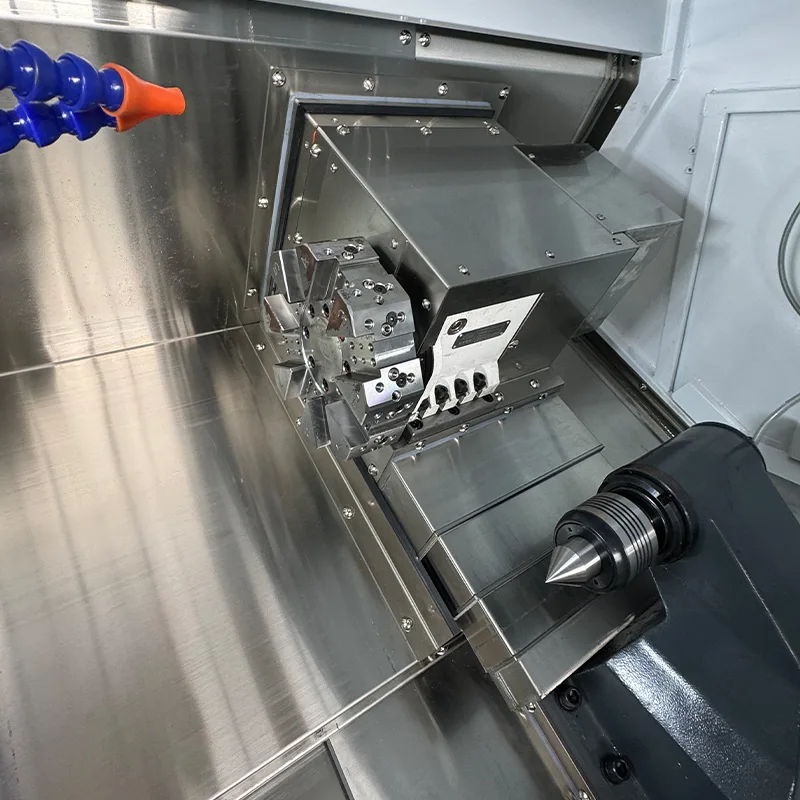

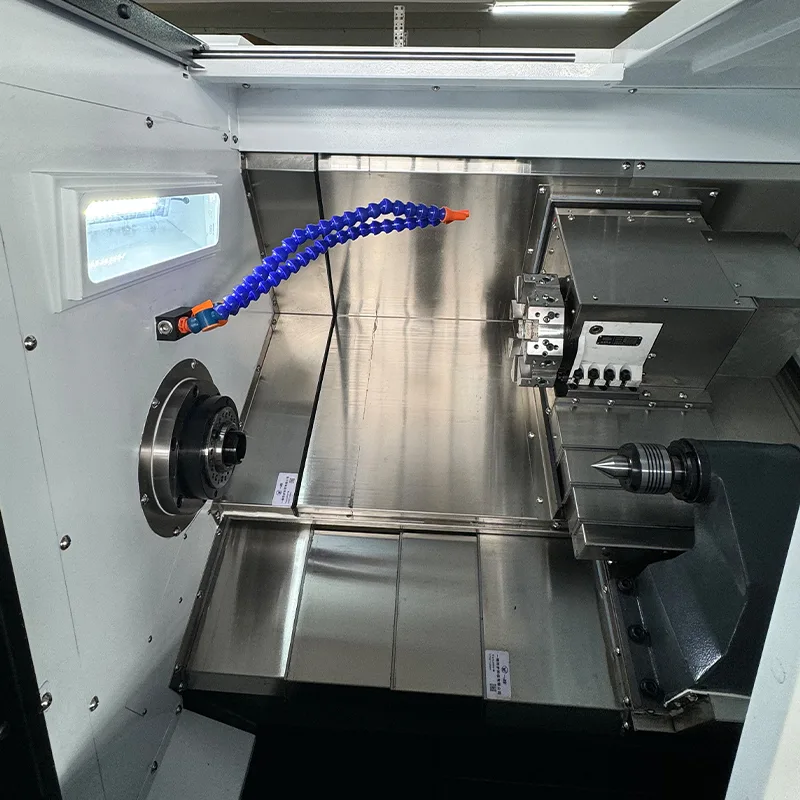

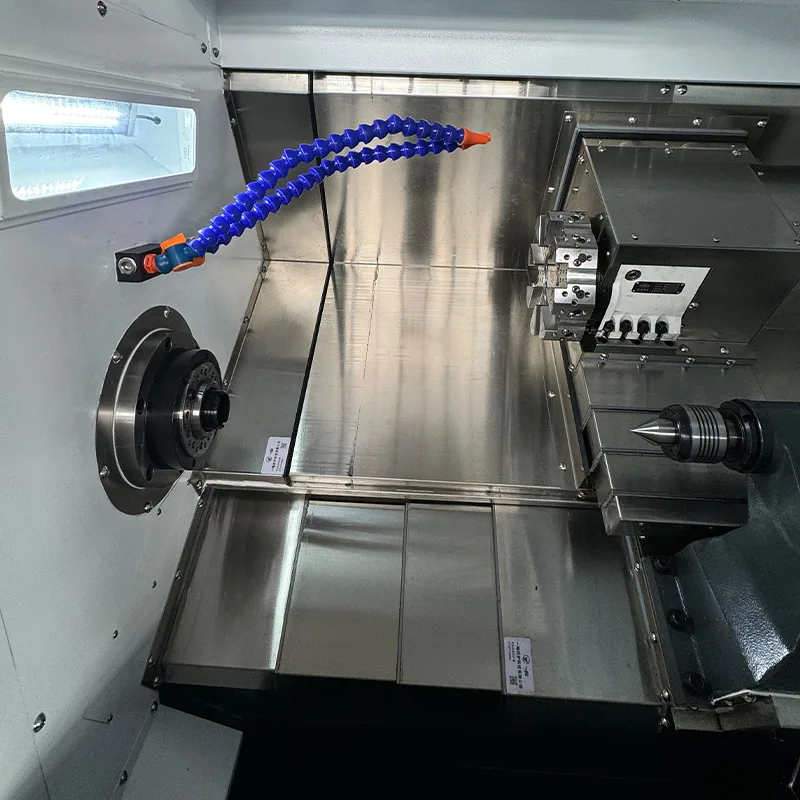

· Tailstock- ဟိုက်ဒရောလစ်တွန်းကန်ဖြင့် မျဉ်းသားလမ်းညွှန် tailstock။ Tailstock ခရီး 500 မီလီမီတာ။ Tailstock taper MT4။

· မော်တာချိတ်ဆက်မှုများ- ခါးပတ်ဒရိုက်ပါရှိသော ပင်မမော်တာ၊ တိုက်ရိုက်မောင်းနှင်သည့် X နှင့် Z မော်တာများ။

မှာယူခြင်းဆိုင်ရာ အချက်အလက်

အောက်ပါစျေးနှုန်းနှင့် မှာယူမှုအသေးစိတ်များသည် Servo Turret နှင့် Tailstock ပါသော Slant Bed CNC Lathe နှင့် သက်ဆိုင်ပါသည်။

· ကုန်ပစ္စည်းအမည်- Slant Bed CNC Lathe (Tool Turret Type)

· မော်ဒယ်- YL-45L

· ငွေပေးချေမှုစည်းမျဉ်းများ- 30% အပ်ငွေ၊ ပို့ဆောင်ခြင်းမပြုမီ လက်ကျန်ငွေ

· အာမခံ : အစိတ်အပိုင်းများအတွက် 1 နှစ် (လူလုပ်ပျက်စီးမှု မပါဝင်ပါ)

· အခွန်- VAT 13% ပါဝင်ပါသည်။

· ကုန်စည်ပို့ဆောင်ရေး- ပါဝင်သည်။

အမေးများသောမေးခွန်းများ

ဤ slant bed CNC စက်၏ထိန်းချုပ်မှုစနစ်ကဘာလဲ။

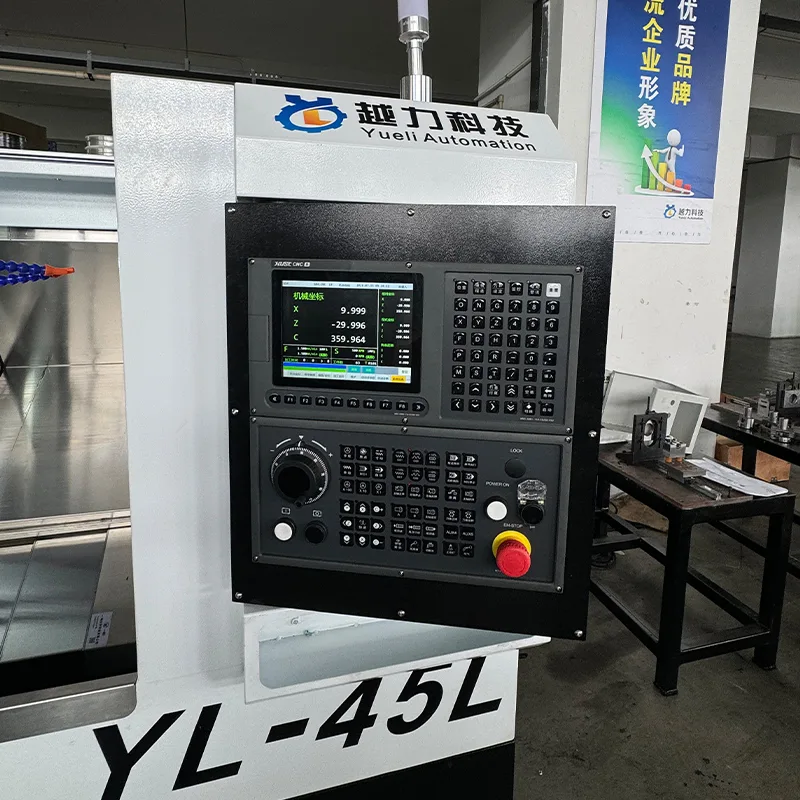

စောင်းအိပ်သည့် CNC စက်သည် FANUC Oi-TF PLUS (5) CNC စနစ်အား FANUC ဆာဗာမော်တာများနှင့် X နှင့် Z axes အတွက် ဒရိုက်များပါရှိသည်။

ဤစက်၏ X နှင့် Z ဝင်ရိုးခရီးသည် အဘယ်နည်း။

X ဝင်ရိုးခရီးသည် 200 မီလီမီတာဖြစ်ပြီး Z ဝင်ရိုးခရီးသည် 460 မီလီမီတာဖြစ်သည်။ ဗိုင်းလိပ်တံအမြန်နှုန်းနှင့် ဗိုင်းလိပ်တံမော်တာပါဝါသည် အဘယ်နည်း။

spindle speed range သည် 0 to 5000 RPM ဖြစ်ပြီး spindle motor power သည် Huahong မှ 7.5KW ဖြစ်သည်။

ဒီစက်မှာ ဘယ်လို အိပ်ယာအမျိုးအစားနဲ့ ကိရိယာတွေ ပါလဲ။

စက်တွင် အလိုအလျောက်ကိရိယာပြောင်းလဲရန်အတွက် 63 servo turret ပါရှိသော 30 ဒီဂရီစောင်းအိပ်ပါသည်။

လမ်းညွှန်ချက်များနှင့် ဘောလုံးဝက်အူများ သတ်မှတ်ချက်များသည် အဘယ်နည်း။

X နှင့် Z axes များသည် Japan THK မှ 32mm တိကျသောဘောလုံးဝက်အူများနှင့် 30mm တိကျသော linear roller လမ်းညွှန်များကိုအသုံးပြုပါသည်။

ဒီ CNC စက်ရဲ့ အလေးချိန်နဲ့ အတိုင်းအတာက ဘယ်လောက်လဲ။

စက်၏အတိုင်းအတာမှာ 1875×1021×1263mm ဖြစ်ပြီး အလေးချိန်မှာ ခန့်မှန်းခြေအားဖြင့် 1.8 တန်ဖြစ်သည်။

စက်တွင် မည်သည့် tailstock အမျိုးအစားရှိသနည်း။

စက်တွင် ဟိုက်ဒရောလစ်တွန်းကန်အားပါရှိသော linear guide tailstock၊ tailstock ခရီးသည် 500mm ရှိပြီး tailstock taper သည် MT4 ဖြစ်သည်။
