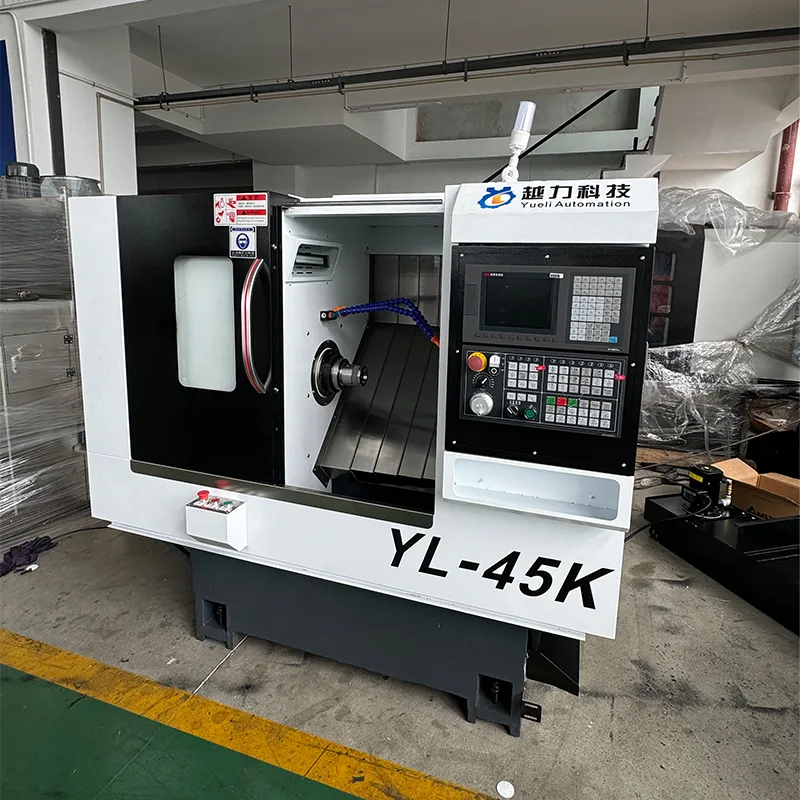

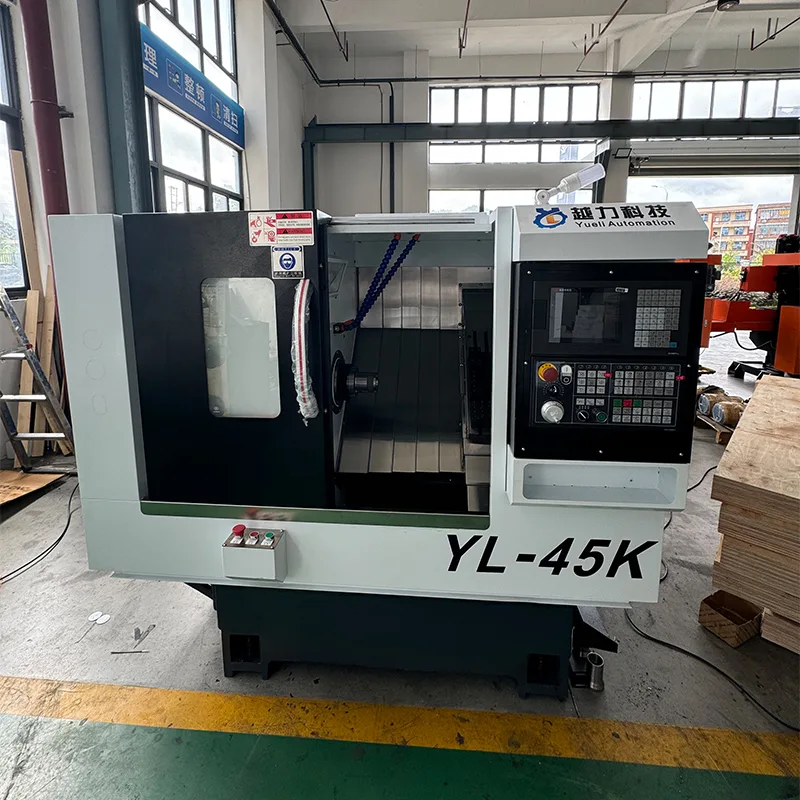

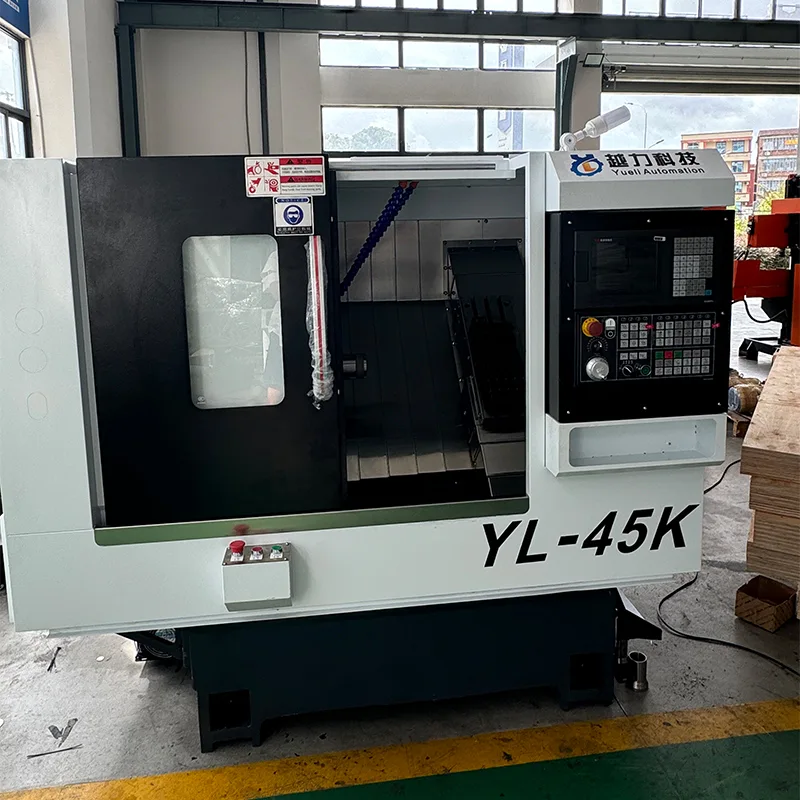

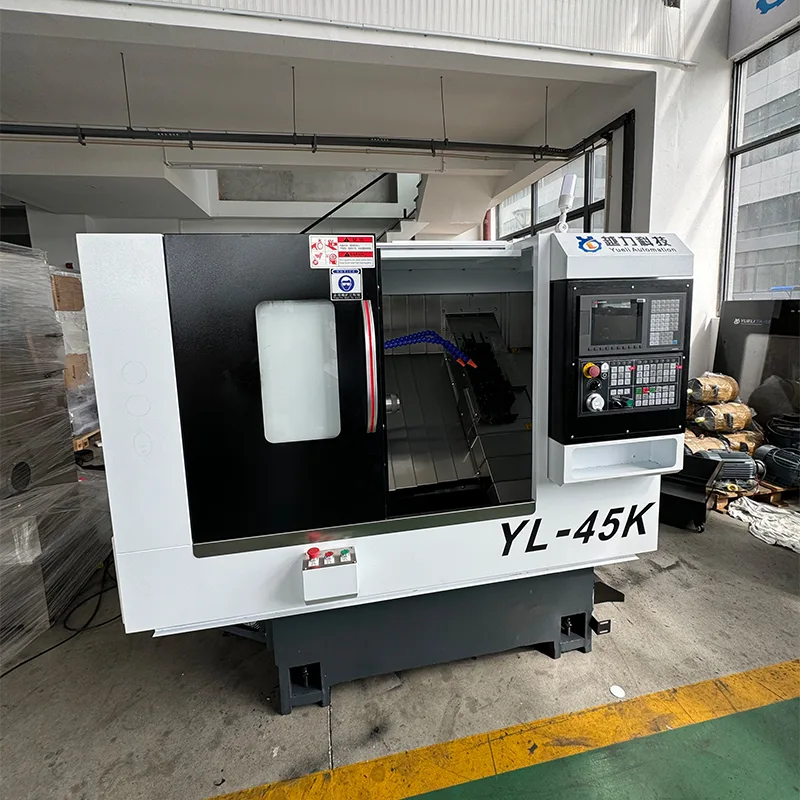

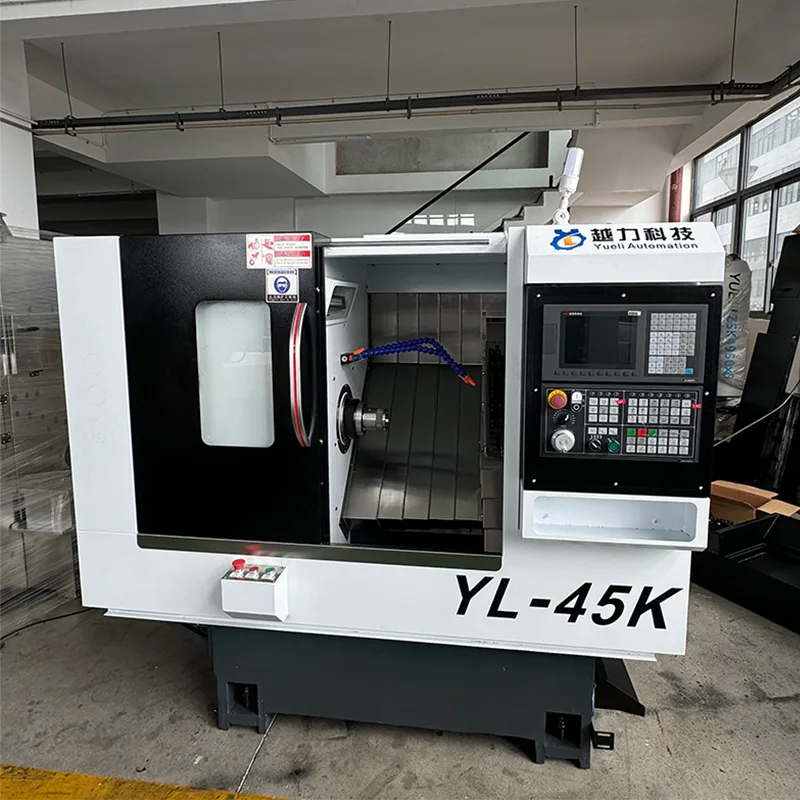

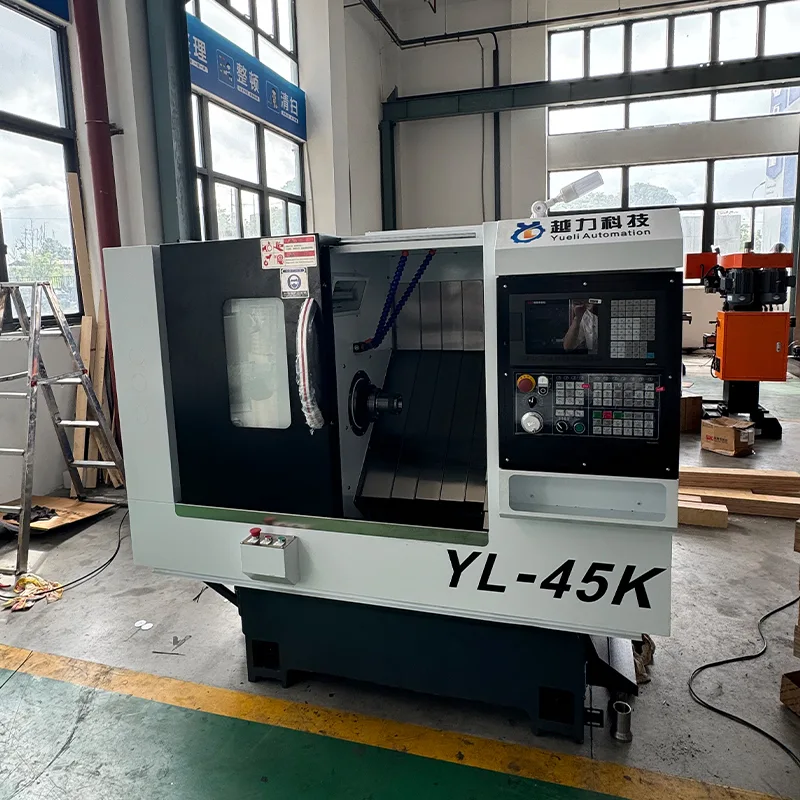

Servo Turret နှင့် Hydraulic Tailstock ပါရှိသော CNC Slant Bed Lathe

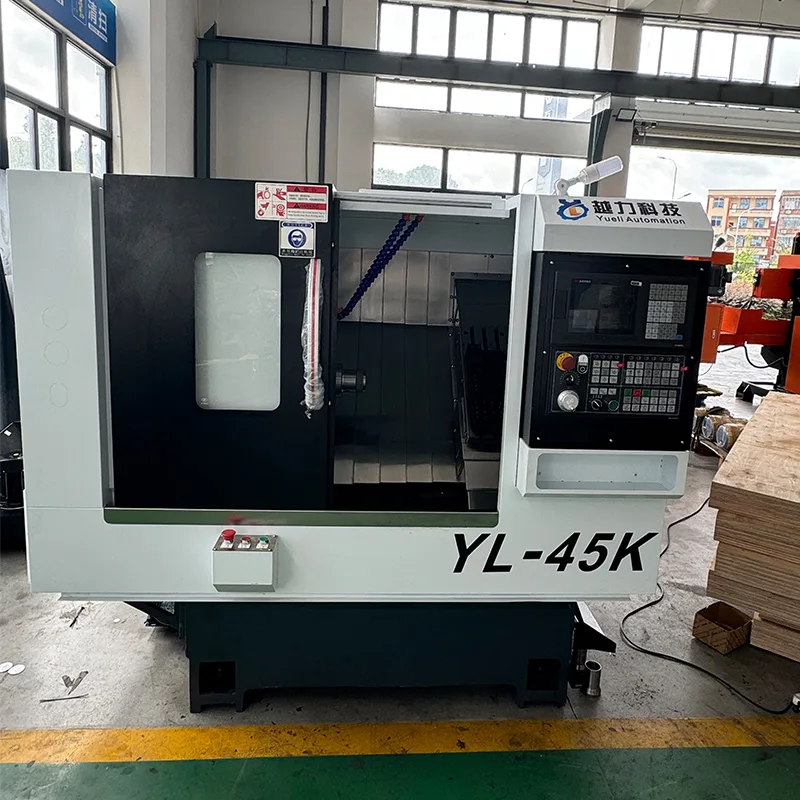

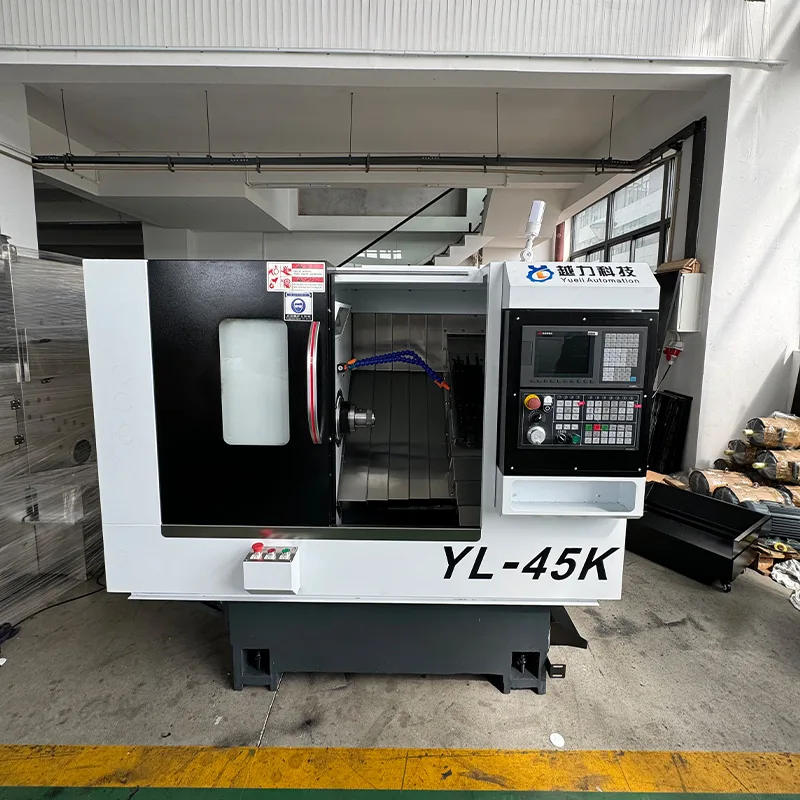

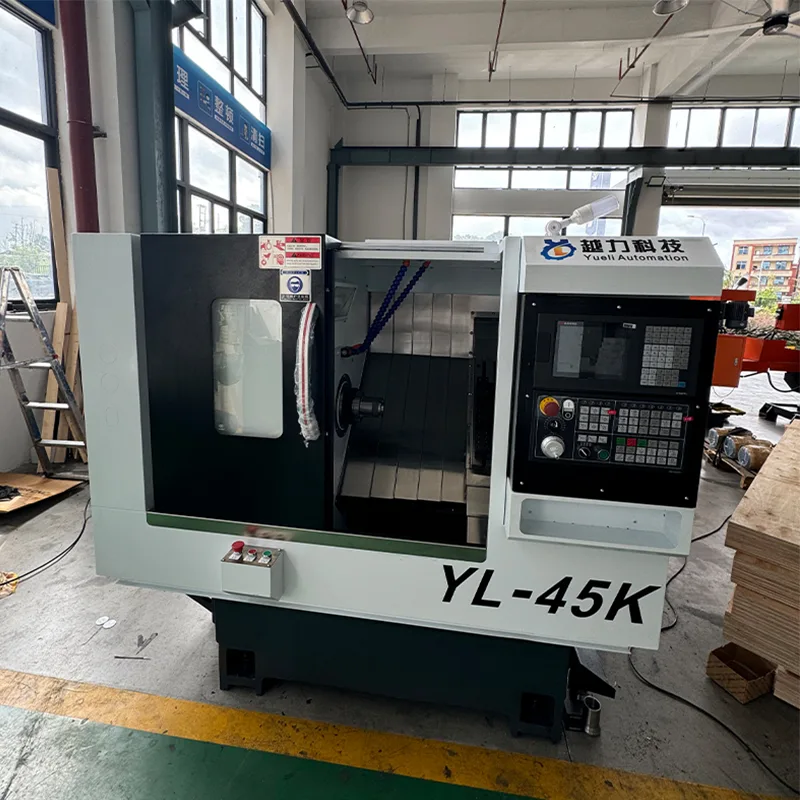

Servo Turret နှင့် Hydraulic Tailstock ပါသော CNC Slant Bed Lathe (မော်ဒယ် YL-46K) သည် Quanzhou Yueli Automation Equipment Co., Ltd မှ ထုတ်လုပ်သော တိကျသောလှည့်စက်ဖြစ်သည်။ 30 ဒီဂရီစောင်းနေသော အိပ်ရာဒီဇိုင်းသည် လေးလံသောဖြတ်တောက်မှုအတွင်း ခိုင်မာမှုနှင့် ထိရောက်သော ချစ်ပ်ပြားများကို ဖယ်ရှားပေးပါသည်။ FANUC Oi-TF PLUS (5) CNC စနစ်နှင့် Japan THK 32mm တိကျသောဘောလုံးဝက်အူများနှင့် 30mm linear roller လမ်းညွှန်များဖြင့် တပ်ဆင်ထားပြီး၊ စက်သည် တသမတ်တည်းတိကျမှုနှင့် ရေရှည်တည်ငြိမ်မှုကို ပေးစွမ်းသည်။ 7.5KW Huahong spindle motor သည် 0 to 5000 RPM အမြန်နှုန်းကို ပေးဆောင်သည်။ MT4 taper နှင့် 500mm ခရီးသွားလာမှုပါရှိသော ဟိုက်ဒရောလစ် tailstock သည် တည်ငြိမ်သော workpiece ကိုင်ဆောင်မှုကို ပံ့ပိုးပေးသည်၊ 63 servo turret သည် ပိုမိုကောင်းမွန်သော ထုတ်လုပ်မှုစွမ်းဆောင်ရည်အတွက် အလိုအလျောက်ကိရိယာပြောင်းလဲမှုများကို လုပ်ဆောင်ပေးပါသည်။

အဓိကအင်္ဂါရပ်များ

Servo Turret နှင့် Hydraulic Tailstock ပါရှိသော CNC Slant Bed Lathe သည် အောက်ပါသော့ချက်အင်္ဂါရပ်များကို ပေးဆောင်သည်။

· Slant Bed ဒီဇိုင်း- စက်လည်ပတ်နေစဉ်အတွင်း ခိုင်မာအားကောင်းပြီး ထိရောက်သော ချစ်ပ်စီးဆင်းမှုအတွက် 30 ဒီဂရီစောင်းအိပ်ပါ။

· High-precision Spindle- Japan NSK bearings ဖြင့် Cartridge-type precision spindle တပ်ဆင်ခြင်း။ အချင်း 170mm ရှိသော Spindle မော်ဒယ် A2-5။

· ပရီမီယံ လမ်းညွှန်များ- Japan THK 30mm တိကျသော မျဉ်းဖြောင့် ကြိတ်စက် လမ်းညွှန်များ။ စံလုပ်ကွက် 4 ခုပါသော X ဝင်ရိုး၊ တိုးချဲ့လုပ်ကွက် 4 ခုပါသော Z ဝင်ရိုး။

· Precision Ball Screws- X နှင့် Z axes နှစ်ခုစလုံးအတွက် 10mm pitch ပါရှိသော Japan THK 32mm ball screws များ။

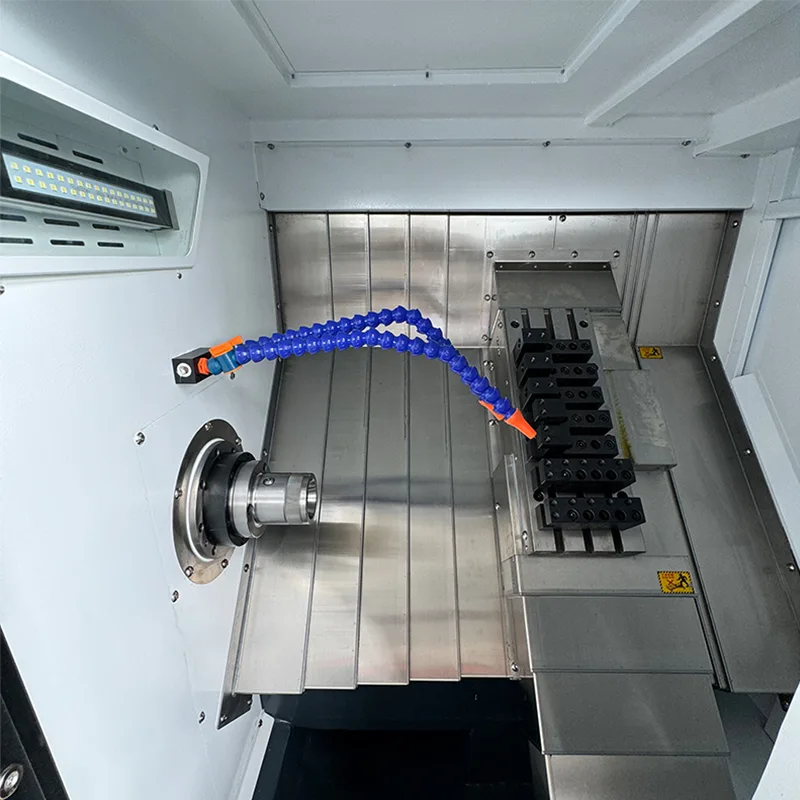

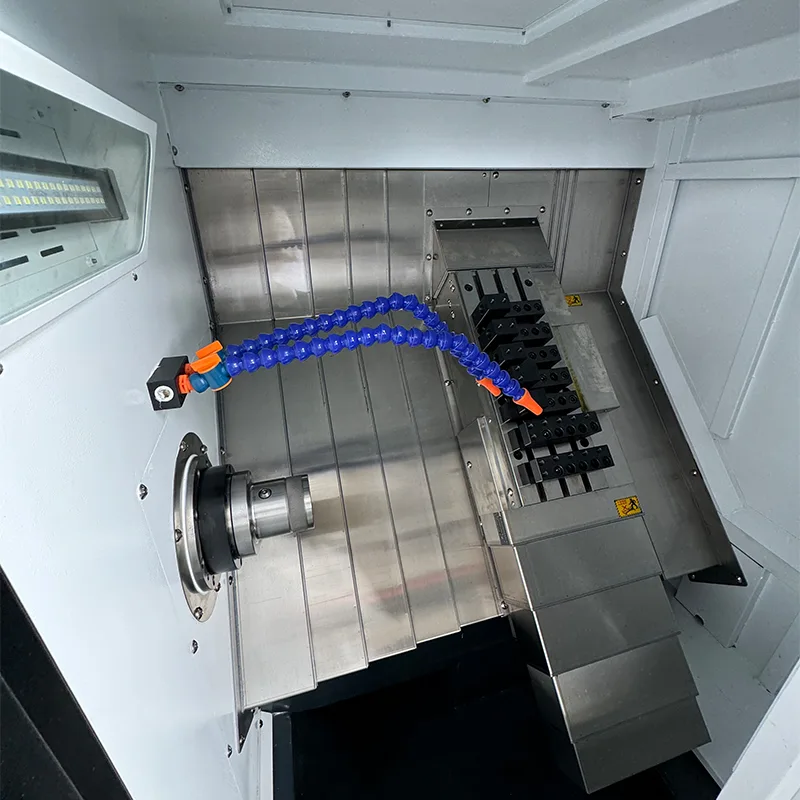

· Servo Turret- လျင်မြန်တိကျသောကိရိယာအညွှန်းကိန်းအတွက် 63 servo turret။

· ဟိုက်ဒရောလစ် တိုင်စတော့- ဟိုက်ဒရောလစ် တွန်းကန်အားပါသော မျဉ်းဖြောင့်လမ်းညွှန် tailstock။ MT4 taper ဖြင့် Tailstock ခရီး 500 မီလီမီတာ။

· Motor Drive စနစ်- ခါးပတ် drive ပါရှိသော ပင်မဗိုင်းလိပ်တံမော်တာ၊ X နှင့် Z servo မော်တာများကို တိုက်ရိုက် drive ချိတ်ဆက်မှု။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အောက်ဖော်ပြပါဇယားတွင် Servo Turret နှင့် Hydraulic Tailstock ပါရှိသော CNC Slant Bed Lathe ၏ ပြီးပြည့်စုံသော နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များကို ဖော်ပြထားပါသည်။

စက်ဖွဲ့စည်းပုံ

Servo Turret နှင့် Hydraulic Tailstock ပါရှိသော CNC Slant Bed Lathe ကို အောက်ပါ အဓိကအစိတ်အပိုင်းများနှင့် အမှတ်တံဆိပ်များဖြင့် တည်ဆောက်ထားပါသည်။

· CNC စနစ်- FANUC Oi-TF PLUS (5) FANUC X/Z servo မော်တာများနှင့် ဒရိုက်များ။

· Spindle Motor: Huahong 7.5KW။

· Ball Screws- Japan THK 32mm တိကျသောဘောလုံးဝက်အူများ။

· Linear Roller လမ်းညွှန်များ- Japan THK 30mm တိကျသော ကြိတ်စက်လမ်းညွှန်များ။

· Spindle စည်းဝေးပွဲ- Japan NSK ဝက်ဝံပါရှိသော ကတ်ထရီ တိကျမှု အမျိုးအစား။

· ဟိုက်ဒရောလစ် ရိုတာရီ ဆလင်ဒါ- ထိုင်ဝမ်။

· ဟိုက်ဒရောလစ်ဘူတာ - ထိုင်ဝမ်။

· ပါဝါဦးခေါင်း- 3-ဘူတာရုံ၊ 11.4N။

· Coolant Pump: 750W။

Standard Accessories များ

Servo Turret နှင့် Hydraulic Tailstock ပါရှိသော CNC Slant Bed Lathe တစ်ခုစီတွင် အောက်ပါဆက်စပ်ပစ္စည်းများ ပါဝင်သည်။

· ညှပ်များအတွက် နွေဦးချည်ထည် - ၁ ချပ် ပါဝင်သည်။

·လှည့်ကိရိယာကိုင်ဆောင်သူ - 3 အပိုင်းပိုင်း။

· တူးကိရိယာကိုင်ဆောင်သူ - ၂ ပိုင်း။

· တူးဖော်ခြင်းတူးလ်ဘားများ - ER20A တိုးချဲ့ဘား၊ ၂ ခု။

· Hex သော့အစုံ - 1 set ။

အသုံးချမှုများနှင့် အားသာချက်များ

Servo Turret နှင့် Hydraulic Tailstock ပါသော CNC Slant Bed Lathe သည် လှည့်ပတ်မှု အမျိုးမျိုးအတွက် သင့်လျော်ပါသည်။

· စီမံဆောင်ရွက်နိုင်မှု- အများဆုံး လှည့်ပတ်မှု 375 မီလီမီတာ၊ အမြင့်ဆုံး စက်အလျား 380 မီလီမီတာ၊ သံမဏိ၊ သံမဏိနှင့် သံမဏိမဟုတ်သော သတ္တုများအပါအဝင် ပစ္စည်းအမျိုးမျိုးကို ကိုင်တွယ်သည်။

· ထုတ်လုပ်မှုထိရောက်မှု- 63 servo turret သည် လျင်မြန်သော tool indexing ကိုလုပ်ဆောင်နိုင်ပြီး setup time ကိုလျှော့ချကာ batch ထုတ်လုပ်မှုအတွက် passput ကိုတိုးစေသည်။

· တိကျမှုနှင့် တည်ငြိမ်မှု- FANUC CNC ထိန်းချုပ်မှုဖြင့် ပေါင်းစပ်ထားသော Japan THK လမ်းညွှန်များနှင့် ဘောလုံးဝက်အူများသည် တစ်သမတ်တည်းတိကျမှုနှင့် ထပ်တလဲလဲဖြစ်နိုင်မှုကို သေချာစေသည်။

· Workpiece Support- 500mm ခရီးသွားလာမှုနှင့်အတူ ဟိုက်ဒရောလစ် tailstock နှင့် MT4 taper သည် ပိုရှည်သော workpieces အတွက် လုံခြုံသော ကုပ်ခြင်းကို ပေးပါသည်။

· တောင့်တင်းသောတည်ဆောက်မှု- လေးလံသောလမ်းညွန်များပါရှိသော 30 ဒီဂရီစောင်းအိပ်ရာသည် တည်ငြိမ်လေးလံသောဖြတ်တောက်ခြင်းလုပ်ငန်းများကို ပံ့ပိုးပေးသည်။

ထုတ်လုပ်မှုနှင့် အရည်အသွေး အာမခံချက်

Servo Turret နှင့် Hydraulic Tailstock ပါရှိသော CNC Slant Bed Lathe ကို တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုစံနှုန်းများအောက်တွင် ထုတ်လုပ်ထားသည်။

· အဓိကအစိတ်အပိုင်းအားလုံးကို FANUC၊ Japan THK၊ Japan NSK နှင့် Huahong အပါအဝင် တည်ထောင်ထားသော ကုန်အမှတ်တံဆိပ်များမှ ရင်းမြစ်ဖြစ်သည်။

· ဘောလုံးဝက်အူများ၊ linear လမ်းညွှန်များနှင့် spindle စည်းဝေးပွဲများအတွက် တိကျသောစုဝေးမှုလုပ်ငန်းစဉ်များ။

· စက်၏တိကျမှုနှင့် ယုံကြည်စိတ်ချရမှုသေချာစေရန် ပို့ဆောင်ခြင်းမပြုမီ ပြင်းထန်သောစစ်ဆေးခြင်းနှင့် စမ်းသပ်ခြင်း။

· ထုတ်လုပ်မှုအတွေ့အကြုံ ဆယ်နှစ်ကျော်နှင့် ပရော်ဖက်ရှင်နယ်နည်းပညာပံ့ပိုးမှုဖြင့် ကျောထောက်နောက်ခံပြုသည်။

အမေးများသောမေးခွန်းများ

ဒီ slant bed lathe မှာ ဘယ် CNC system ကိုအသုံးပြုထားလဲ။

စက်သည် FANUC Oi-TF PLUS (5) CNC စနစ်အား FANUC ဆာဗာမော်တာများနှင့် X နှင့် Z axes အတွက် drives များကိုအသုံးပြုသည်။

ဤ CNC စက်၏ ဝင်ရိုး ရွေ့လျားမှုသည် အဘယ်နည်း။

X ဝင်ရိုးခရီးသည် 200 မီလီမီတာဖြစ်ပြီး Z ဝင်ရိုးခရီးသည် 460 မီလီမီတာဖြစ်သည်။

spindle speed နှင့် motor power ကဘာလဲ။

Spindle Speed ​​သည် 0 မှ 5000 RPM မှ 7.5KW Huahong spindle motor ဖြင့် မောင်းနှင်ပါသည်။

ဘယ်လိုလမ်းညွှန်ချက်တွေနဲ့ ဘောလုံးဝက်အူတွေကို အသုံးပြုသလဲ။

စက်သည် Japan THK 32mm တိကျသောဘောလုံးဝက်အူများနှင့် 30mm တိကျသော linear roller လမ်းညွှန်များကိုအသုံးပြုသည်။

စက်အလေးချိန်နှင့် စုစုပေါင်းအတိုင်းအတာကဘာလဲ။

စက်အရွယ်အစားမှာ 1875×1021×1263mm ဖြစ်ပြီး အလေးချိန်မှာ ခန့်မှန်းခြေအားဖြင့် 1.8 တန်ဖြစ်သည်။
