200 လေးဝင်ရိုး CAM လှည့်စားပွဲ

YueLi စက်ရုံမှ လေးဝင်ရိုး CAM Turntable အလုံး 200 ကို စိတ်ချယုံကြည်စွာ ဝယ်ယူနိုင်ပြီး သင့်အား အကောင်းဆုံးရောင်းချပြီးနောက် ဝန်ဆောင်မှုနှင့် အချိန်မီ ပို့ဆောင်ပေးပါမည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

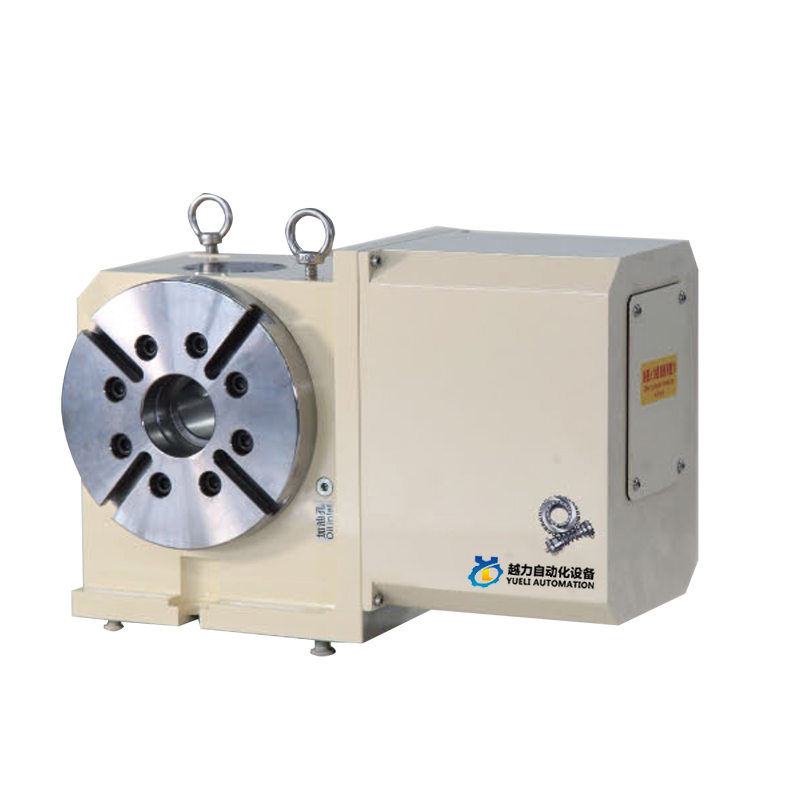

YUELI200 လေးဝင်ရိုး CAM လှည့်စားပွဲ

CAM အမျိုးအစား သုည backlash CNC လည်ပတ်မှု

ပရော်ဖက်ရှင်နယ် 200 လေးဝင်ရိုး CAM Turntable ထုတ်လုပ်သူအနေဖြင့်၊ ကျွန်ုပ်တို့၏စက်ရုံမှ လေးဝင်ရိုး CAM Turntable 200 ကို ဝယ်ယူရန် စိတ်ချယုံကြည်နိုင်ပြီး YueLi သည် သင့်အား အကောင်းဆုံးရောင်းချပြီးနောက် ဝန်ဆောင်မှုနှင့် အချိန်မီ ပို့ဆောင်ပေးမည်ဖြစ်သည်။

Cam-roller ဂီယာဖွဲ့စည်းပုံကို ထုတ်ကုန်အတွင်းတွင် ထည့်သွင်းထားသည်။

CAM shaft needle roller bearing precompression ကွာဟမှုမရှိသော rolling drive။

ပွတ်တိုက်မှု မရှိ၊ ကွာဟမှု လက္ခဏာများကို စဉ်ဆက်မပြတ် ထိန်းသိမ်းပါ။

ရှေ့နှင့်နောက်ပြန်ရွေ့လျားမှု ထပ်ခါတလဲလဲလုပ်ခြင်း၏ မြင့်မားသောတိကျမှု။

မြင့်မားသောကြံ့ခိုင်မှု၊ မြင့်မားသောထိရောက်မှု။

အပူချိန်မြင့်တက်မှုကြောင့် တိကျမှု ညံ့ဖျင်းမှုကို မဖြစ်ပေါ်စေပါ။

ပုံမှန် ချိန်ညှိခြင်းနှင့် ချိန်ညှိမှု ပြုလုပ်ရန် မလိုအပ်ပါ။

cam-type CNC turntable ၏လုပ်ဆောင်မှုနိယာမနှင့်လက္ခဏာများ

ကြိုတင်တင်ခြင်း၏မူလ

သမားရိုးကျ worm gear အမျိုးအစား NC turntable နှင့် နှိုင်းယှဉ်ပါက၊ ဆန်ခါ CAM အမျိုးအစား NC turntable သည် ပိုမိုတိကျပါသည်။

ဒီဂရီ၊ မြန်နှုန်းမြင့်၊ သုညနောက်ပြန်ရှင်းလင်းမှုနှင့် လေးလံသောဝန်များ၏ လည်ပတ်မှုလက္ခဏာများ။ axial cams များကို ထည့်သွင်းပါ။

needle roller bearing on the output shaft turret on the constant speed driving curved surface is precompressed rolling contact transmission ၊

rolling transmission ကြောင့် သုည backlash နှင့် ပိုမြင့်သော လည်ပတ်မှုကို ရရှိရန်၊

ပွတ်တိုက်လှုပ်ရှားမှုကြောင့် ယန္တရားသည် backbacklash transmission ကိုမထိန်းသိမ်းနိုင်စေရန်၊ မြင့်မားသောတိကျသောနေရာချထားမှုနှင့် မလိုအပ်ပါ။

ပုံမှန် ချိန်ညှိခြင်းနှင့် ချိန်ညှိခြင်းလုပ်ငန်းကို လုပ်ဆောင်သင့်သည်။ Lattice CAM အမျိုးအစား CNC turntable, Han shaft ကို အသုံးပြုထားသည်။

ကြီးမားသော bearing ကို shaft ၏အပြင်ဘက်နံရံတွင်စီစဉ်ထားပြီး CAM input shaft ၏အစွန်းနှစ်ဖက်ကို double bearings ဖြင့်သတ်မှတ်ထားသည်။

၎င်းသည် turntable ၏ တည်ငြိမ်မှုနှင့် ဝန်အားကို မြှင့်တင်ပေးသည့်အပြင် အရှိန်မြင့်မြင့်နှင့် လေးလံသော ဖြတ်တောက်မှုစွမ်းအားကို ပိုမိုကောင်းမွန်စွာ ရင်ဆိုင်နိုင်ကာ စက်ပိုင်းဆိုင်ရာ တိကျမှု၊ ထိရောက်မှုနှင့် ကုန်ကျစရိတ်များကို လျှော့ချနိုင်သည်။

CAM အမျိုးအစား သုည backlash NC turntable ၏ ယန္တရားလက္ခဏာများကို နှိုင်းယှဉ်ခြင်း။

မရှိ	ကုသိုလ်ကံ	Roller CAM Driyer 1M	Worm Gear အမျိုးအစား
၁	Drive အမျိုးအစား	ccw Output Angle	- CCWA Outout The 360
2	အခြေအနေကို မောင်းနှင်ပါ။	အဆက်အသွယ် မမြင်အောင်	အဆက်အသွယ်ကို ပွတ်ပါ။
3	ပစ္စည်း: contacpa ၏မာကျော	Cam shaft: မာကျောသောသံမဏိ; HRC60	Worm shaft: မာကျောသောသံမဏိ; HRC60
3	ပစ္စည်း: contacpa ၏မာကျော	ကင်မရာနောက်လိုက်များ HRC60	ပိုးဂီယာ; Phosphor ကြေးဝါ; HB90
4	ကြိုတင်တင်ပါ။	○ဟုတ်သည်။	X N0
5	ဂီယာထိရောက်မှု	〇 ပိုမြင့်တယ်။	△ အောက်ပိုင်း

နေရာချထားချိန် 90° (ဥပမာ)

	ပစ္စည်း N0။	ပြိုင်ဘက်
	ဗိုင်းလိပ်တံကုပ်ကို လွှတ်ပါ။
	အရှိန်မြှင့်
	Linear rotary လှုပ်ရှားမှု	Linearrotarymovement
	အရှိန်မြှင့်ပါ။	အရှိန်မြှင့်ပါ။
	စက်ထုတ်ခြင်း	စက်ထုတ်ခြင်း
	ချည်မျှင်	ချည်မျှင်
	နာရီစက်ဝန်း	နာရီစက်ဝန်း

မြန်နှုန်းစွမ်းရည်	တောင့်တင်းခြင်း။

ယာဉ်စည်းကမ်း	3 Roller Bearing

Yueli200 ကိုးကားဒေတာ

ကုဒ် နံပါတ်		ယူနစ်	Yueli200
စားပွဲချင်း		φmm	200
အလယ်ဗဟိုအမြင့်		မီလီမီတာ	160
ချည်ပေါက်		φmm	60
T slot အကျယ်		မီလီမီတာ	12
လမ်းညွှန်သော့အကျယ်		မီလီမီတာ	18
Servo မော်တာ		FANUC	b8
Servo မော်တာ		MITSUBISH	HF104
အနည်းဆုံး တိုး			0.001°
ဂီယာ ရိုင်းတယ်။			၁:၃၆
Max.rotation speed (3000 rpm)		rpm	80
အထွက်နှုန်း torque		ကီလိုဂရမ်/မီတာ	35
ဟိုက်ဒရောလစ် အရင်းအမြစ် pneumatic/hydraulic		ကီလိုဂရမ်/m²	20
ဘရိတ်မှာ အထွက် torque		ကီလိုဂရမ်/မီတာ	35
အညွှန်း တိကျမှု		စက္ကန့်	20
အထပ်ထပ်		စက္ကန့်	4
ထုတ်ကုန်အရည်အသွေး		ကီလိုဂရမ်	67
ခွင့်ပြုသည်။ အလေးချိန်	ဒေါင်လိုက်	ကီလိုဂရမ်	70
	အလျားလိုက်	ကီလိုဂရမ်	140
	ဒေါင်လိုက် tailstock	ကီလိုဂရမ်	140
တင်ခွင့်ပြုပါ။	↓F	kgf-m	800
		F*L kgf-m	42
		F*L kgf-m	40
