500 လေးဝင်ရိုး CAM လှည့်စားပွဲ

တရုတ်နိုင်ငံတွင်ပြုလုပ်သော Four-axis CAM Turntable 500 နောက်ဆုံးထွက်ရောင်းအား။ YueLi သည် တရုတ်နိုင်ငံတွင် 500 လေးဝင်ရိုး CAM လှည့်စားပွဲထုတ်လုပ်သူနှင့် ပေးသွင်းသူဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

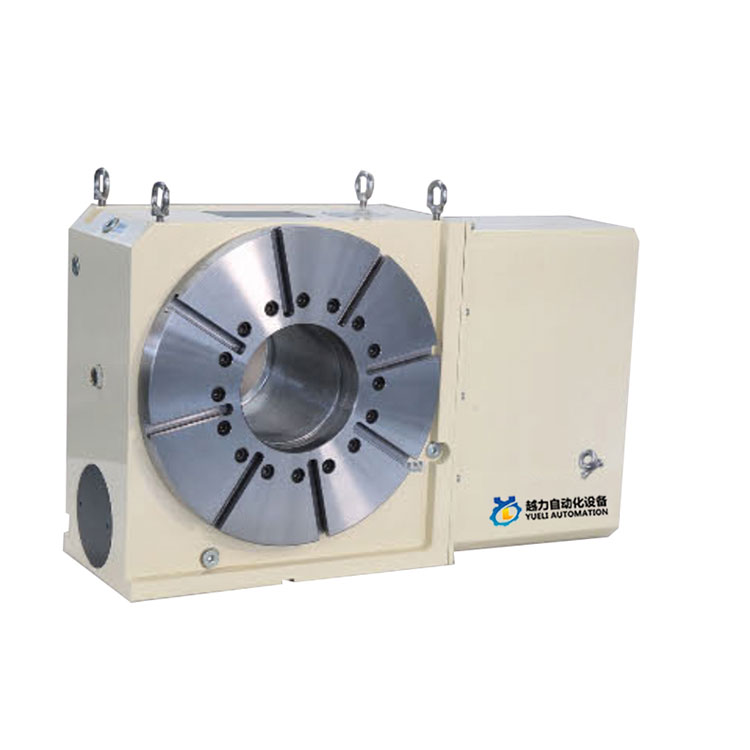

Yueli 500 လေးဝင်ရိုး CAM လှည့်စားပွဲ

CAM အမျိုးအစား သုည backlash CNC လည်ပတ်မှု

တရုတ်နိုင်ငံတွင် ပြုလုပ်သော လေးဝင်ရိုး CAM လှည့်စားပွဲ 500 ကို Hot Sale ဖြင့် ဝယ်ယူပါ။ YueLi သည် တရုတ်နိုင်ငံတွင် 500 လေးဝင်ရိုး CAM လှည့်စားပွဲထုတ်လုပ်သူနှင့် ပေးသွင်းသူဖြစ်သည်။

Cam-roller ဂီယာဖွဲ့စည်းပုံကို ထုတ်ကုန်အတွင်းတွင် ထည့်သွင်းထားသည်။

CAM shaft needle roller bearing precompression ကွာဟမှုမရှိသော rolling drive။

ပွတ်တိုက်မှု မရှိ၊ ကွာဟမှု လက္ခဏာများကို စဉ်ဆက်မပြတ် ထိန်းသိမ်းပါ။

ရှေ့နှင့်နောက်ပြန်ရွေ့လျားမှု ထပ်ခါတလဲလဲလုပ်ခြင်း၏ မြင့်မားသောတိကျမှု။

မြင့်မားသောကြံ့ခိုင်မှု၊ မြင့်မားသောထိရောက်မှု။

အပူချိန်မြင့်တက်မှုကြောင့် တိကျမှု ညံ့ဖျင်းမှုကို မဖြစ်ပေါ်စေပါ။

ပုံမှန် ချိန်ညှိခြင်းနှင့် ချိန်ညှိမှု ပြုလုပ်ရန် မလိုအပ်ပါ။

cam-type CNC turntable ၏လုပ်ဆောင်မှုနိယာမနှင့်လက္ခဏာများ

ကြိုတင်တင်ခြင်း၏မူလ

သမားရိုးကျ worm gear အမျိုးအစား NC turntable နှင့် နှိုင်းယှဉ်ပါက၊ ဆန်ခါ CAM အမျိုးအစား NC turntable သည် ပိုမိုတိကျပါသည်။

ဒီဂရီ၊ မြန်နှုန်းမြင့်၊ သုညနောက်ပြန်ရှင်းလင်းမှုနှင့် လေးလံသောဝန်များ၏ လည်ပတ်မှုလက္ခဏာများ။ axial cams များကို ထည့်သွင်းပါ။

needle roller bearing on the output shaft turret on the constant speed driving curved surface is precompressed rolling contact transmission ၊

rolling transmission ကြောင့် သုည backlash နှင့် ပိုမြင့်သော လည်ပတ်မှုကို ရရှိရန်

ပွတ်တိုက်လှုပ်ရှားမှုကြောင့် ယန္တရားသည် backbacklash transmission ကိုမထိန်းသိမ်းနိုင်စေရန်၊ မြင့်မားသောတိကျသောနေရာချထားမှုနှင့် မလိုအပ်ပါ။

ပုံမှန် ချိန်ညှိခြင်းနှင့် ချိန်ညှိခြင်းလုပ်ငန်းကို လုပ်ဆောင်သင့်သည်။ Lattice CAM အမျိုးအစား CNC turntable, Han shaft ကို အသုံးပြုထားသည်။

ကြီးမားသော bearing ကို shaft ၏အပြင်ဘက်နံရံတွင်စီစဉ်ထားပြီး CAM input shaft ၏အစွန်းနှစ်ဖက်ကို double bearings ဖြင့်သတ်မှတ်ထားသည်။

၎င်းသည် turntable ၏ တည်ငြိမ်မှုနှင့် ဝန်အားကို မြှင့်တင်ပေးသည့်အပြင် အရှိန်မြင့်မြင့်နှင့် လေးလံသော ဖြတ်တောက်မှုစွမ်းအားကို ပိုမိုကောင်းမွန်စွာ ရင်ဆိုင်နိုင်ကာ စက်ပိုင်းဆိုင်ရာ တိကျမှု၊ ထိရောက်မှုနှင့် ကုန်ကျစရိတ်များကို လျှော့ချနိုင်သည်။

CAM အမျိုးအစား သုည backlash NC turntable ၏ ယန္တရားလက္ခဏာများကို နှိုင်းယှဉ်ခြင်း။

မရှိ	ကုသိုလ်ကံ	Roller CAM Driyer 1M	Worm Gear အမျိုးအစား
၁	Drive အမျိုးအစား	ccw Output Angle	- CCWA Outout The 360
2	အခြေအနေကို မောင်းနှင်ပါ။	အဆက်အသွယ် မမြင်အောင်	အဆက်အသွယ်ကို ပွတ်ပါ။
3	ပစ္စည်း: contacpa ၏မာကျော	Cam shaft: မာကျောသောသံမဏိ; HRC60	Worm shaft: မာကျောသောသံမဏိ; HRC60
3	ပစ္စည်း: contacpa ၏မာကျော	ကင်မရာနောက်လိုက်များ HRC60	ပိုးဂီယာ; Phosphor ကြေးဝါ; HB90
4	ကြိုတင်တင်ပါ။	○ဟုတ်သည်။	X N0
5	ဂီယာထိရောက်မှု	〇 ပိုမြင့်တယ်။	△ အောက်ပိုင်း

နေရာချထားချိန် 90° (ဥပမာ)

	ပစ္စည်း N0။	ပြိုင်ဘက်
	ဗိုင်းလိပ်တံကုပ်ကို လွှတ်ပါ။
	အရှိန်မြှင့်
	Linear rotary လှုပ်ရှားမှု	Linearrotarymovement
	အရှိန်မြှင့်ပါ။	အရှိန်မြှင့်ပါ။
	စက်ထုတ်ခြင်း	စက်ထုတ်ခြင်း
	ချည်မျှင်	ချည်မျှင်
	နာရီစက်ဝန်း	နာရီစက်ဝန်း

မြန်နှုန်းစွမ်းရည်	တောင့်တင်းခြင်း။

ယာဉ်စည်းကမ်း	3 Roller Bearing

Yueli500 ကိုးကားဒေတာ

ကုဒ် နံပါတ်		ယူနစ်	Yueli 500
စားပွဲချင်း		φmm	500
အလယ်ဗဟိုအမြင့်		မီလီမီတာ	320
ချည်ပေါက်		φmm	200
T slot အကျယ်		မီလီမီတာ	14
လမ်းညွှန်သော့အကျယ်		မီလီမီတာ	18
ဆာဗိုမော်တာ		FANUC	b၂၂
ဆာဗိုမော်တာ		MITSUBISH	HF302
အနည်းဆုံး တိုး			0.001°
ဂီယာ ရိုင်းတယ်။			၁:၈၀
Max.rotation speed (3000 rpm)		rpm	25
အထွက်နှုန်း torque		ကီလိုဂရမ်/မီတာ	350
ဟိုက်ဒရောလစ် အရင်းအမြစ် pneumatic/hydraulic		ကီလိုဂရမ်/m²	40
ဘရိတ်မှာ အထွက် torque		ကီလိုဂရမ်/မီတာ	350
အညွှန်း တိကျမှု		စက္ကန့်	15
အထပ်ထပ်		စက္ကန့်	4
ထုတ်ကုန်အရည်အသွေး		ကီလိုဂရမ်	600
ခွင့်ပြုသည်။ အလေးချိန်	ဒေါင်လိုက်	ကီလိုဂရမ်	400
	အလျားလိုက်	ကီလိုဂရမ်	800
	ဒေါင်လိုက် tailstock	ကီလိုဂရမ်	800
တင်ခွင့်ပြုပါ။		kgf-m	5000
		F*L kgf-m	400
	F	F*L kgf-m	350
