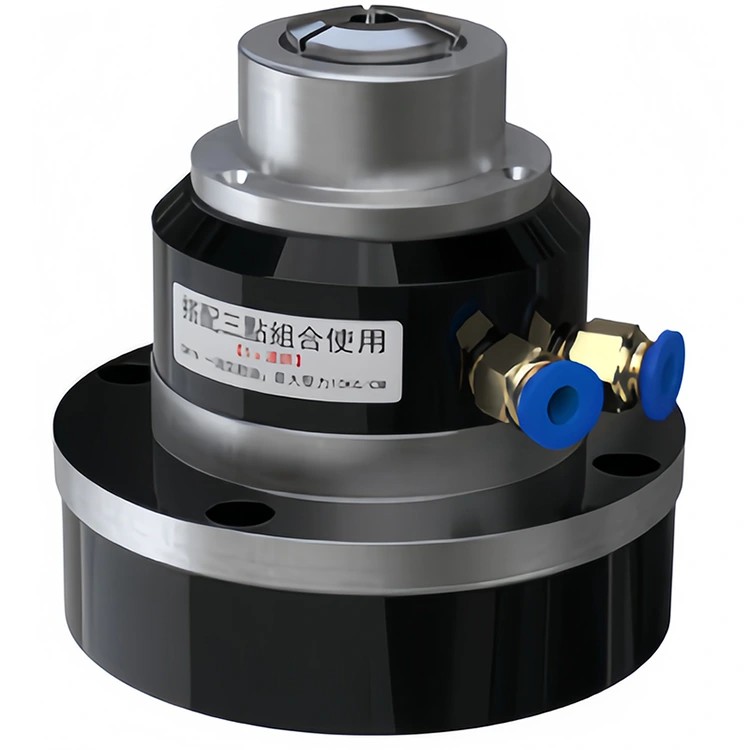

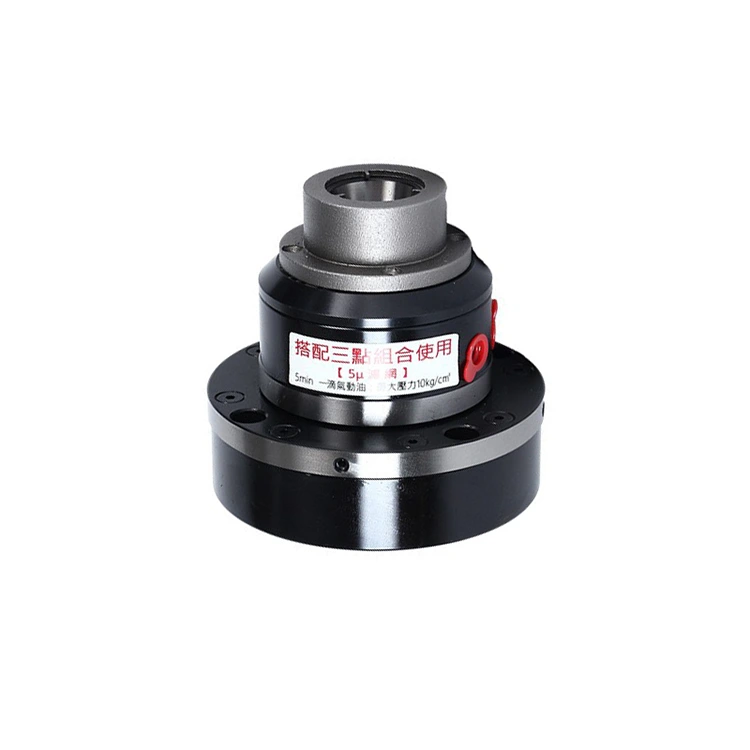

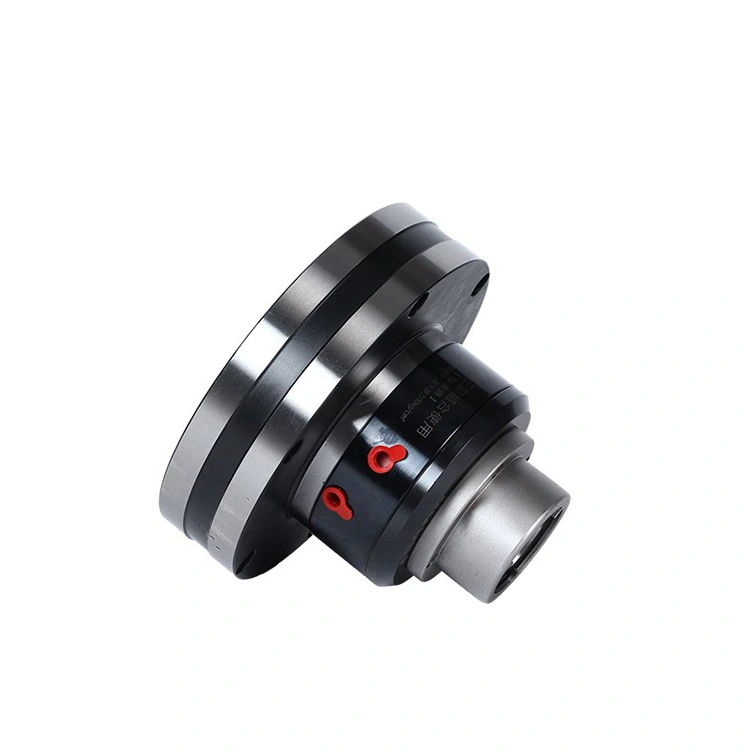

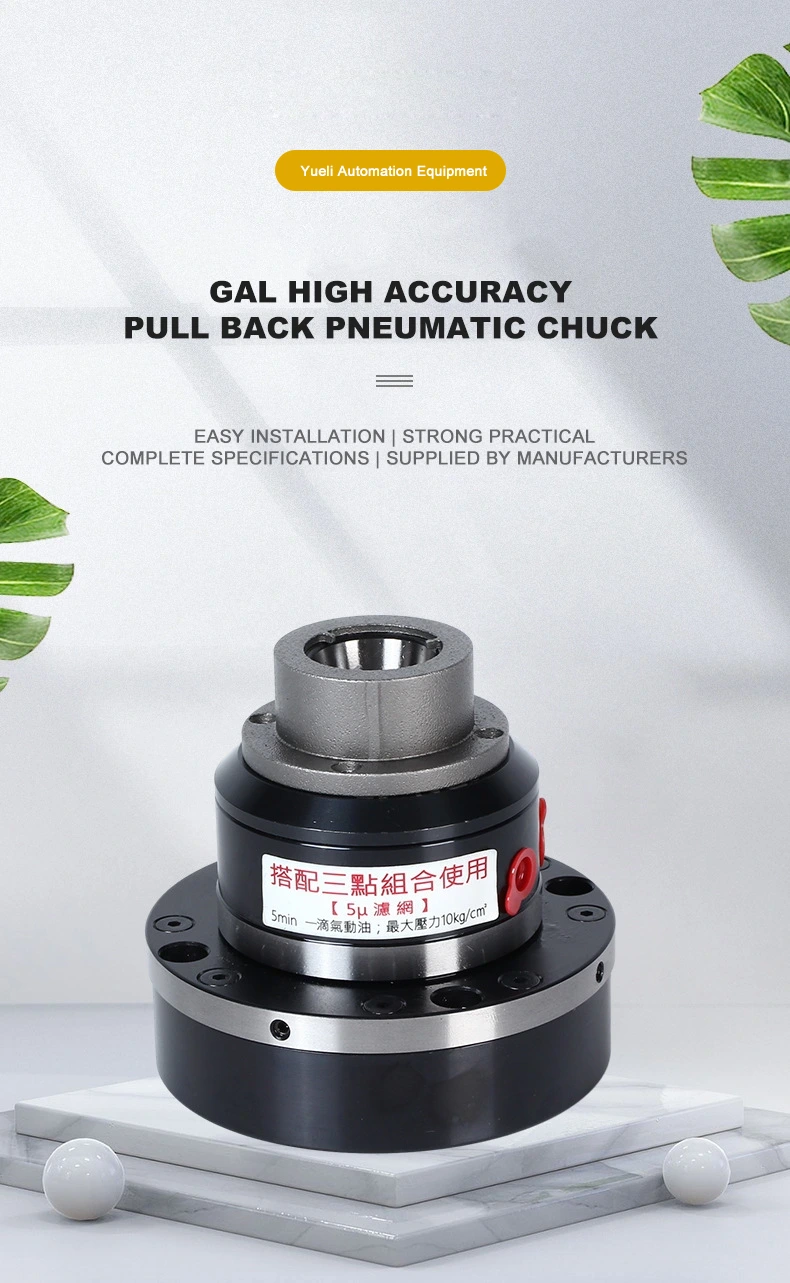

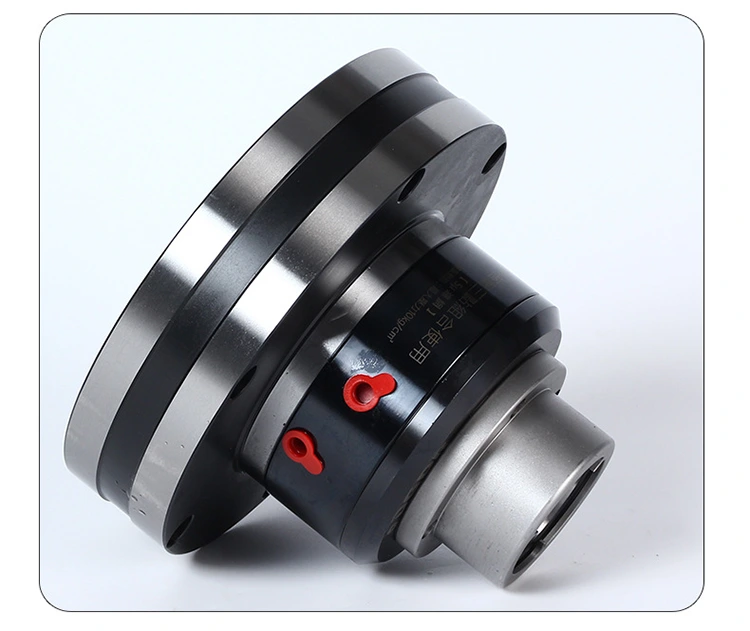

မြန်နှုန်းမြင့်လှည့် pneumatic chuck

Gal-25 သည်မြန်နှုန်းမြင့်လှိမ့်သောအဆုတ်ရောင် chuck ဖြစ်သည်။ ၎င်းသည် Pneumatic Chuck နှင့်သက်ဆိုင်သည်။ မကြာခဏ CNC စက်, တိကျမှန်ကန်သောစက်ပစ္စည်းနှင့်အခြားတိကျသောစက်ကိရိယာများတွင်အသုံးပြုလေ့ရှိပြီး clamping တိကျမှန်ကန်မှုနှင့်အများအားဖြင့်တည်ငြိမ်သောအရောင်တင်ခြင်းကိုရရှိနိုင်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

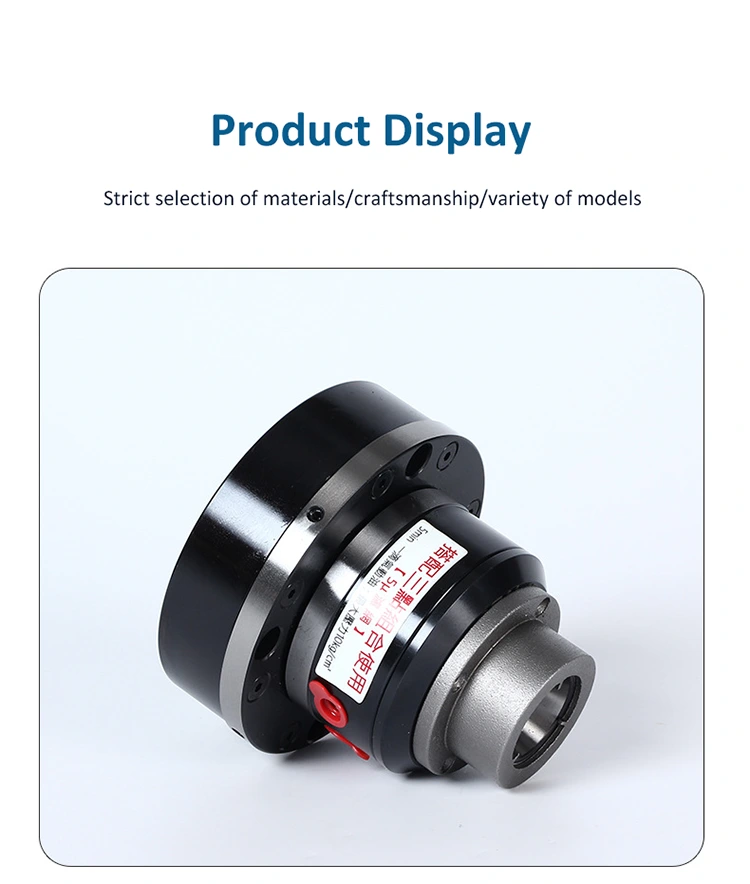

မြန်နှုန်းမြင့်လှည့် pneumatic chuck

Gal-25 သည်မြန်နှုန်းမြင့်လှိမ့်သောအဆုတ်ရောင် chuck ဖြစ်သည်။ ၎င်းသည် pneumatic Chuck တစ်ခုနှင့်သက်ဆိုင်သည်။ မကြာခဏ cnc စက်, တိကျမှန်ကန်သောစက်ပစ္စည်းနှင့်အခြားတိကျသောစက်ကိရိယာများတွင်အသုံးပြုလေ့ရှိပြီး clamping တိကျမှန်ကန်မှုနှင့်အတူတည်ငြိမ်သောညှပ်ခြင်း,

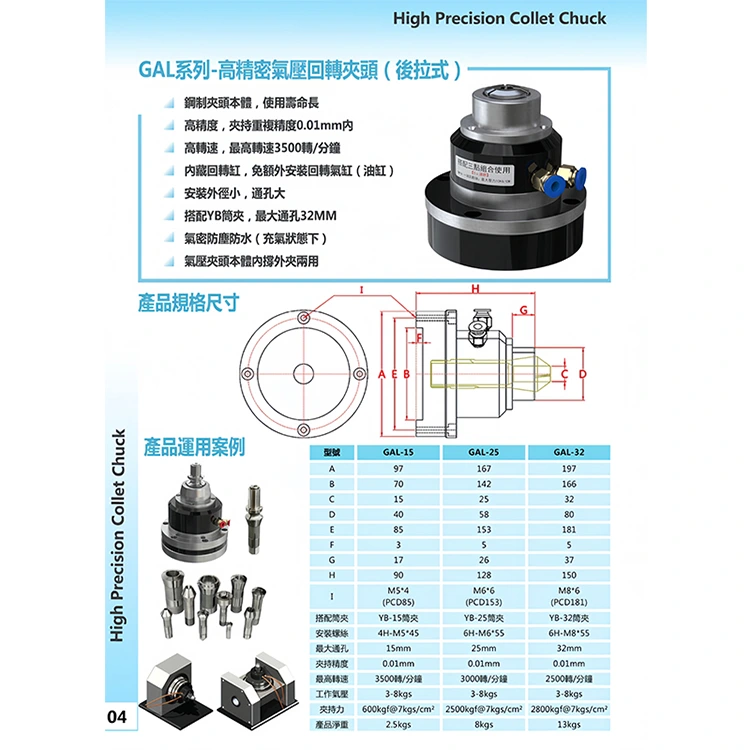

အဆိုပါ parameters တွေကိုအောက်ပါအတိုင်းဖြစ်ကြသည်:

မော်ဒယ်နံပါတ်	Gal-15	Gal-25	Gal-32
A	97	167	197
B	70	142	166
C	15	25	32
D	40	58	80
E	85	153	181
F	3	5	5
G	17	26	37
H	90	128	150
I	M5 * 4 (PCD85)	M6 * 6 (PCD153)	M8 * 6 (PCD181)
လိုက်ဖက် collet	YB-15 Clip	yb-25 ကလစ်	yb-32 ကလစ်
Mounting ဝက်အူ	4h-M5 * 45	6h-M6 * 55	6h-M8 * 55
အများဆုံး aperture	15mm	25 မီလီမီတာ	32mm

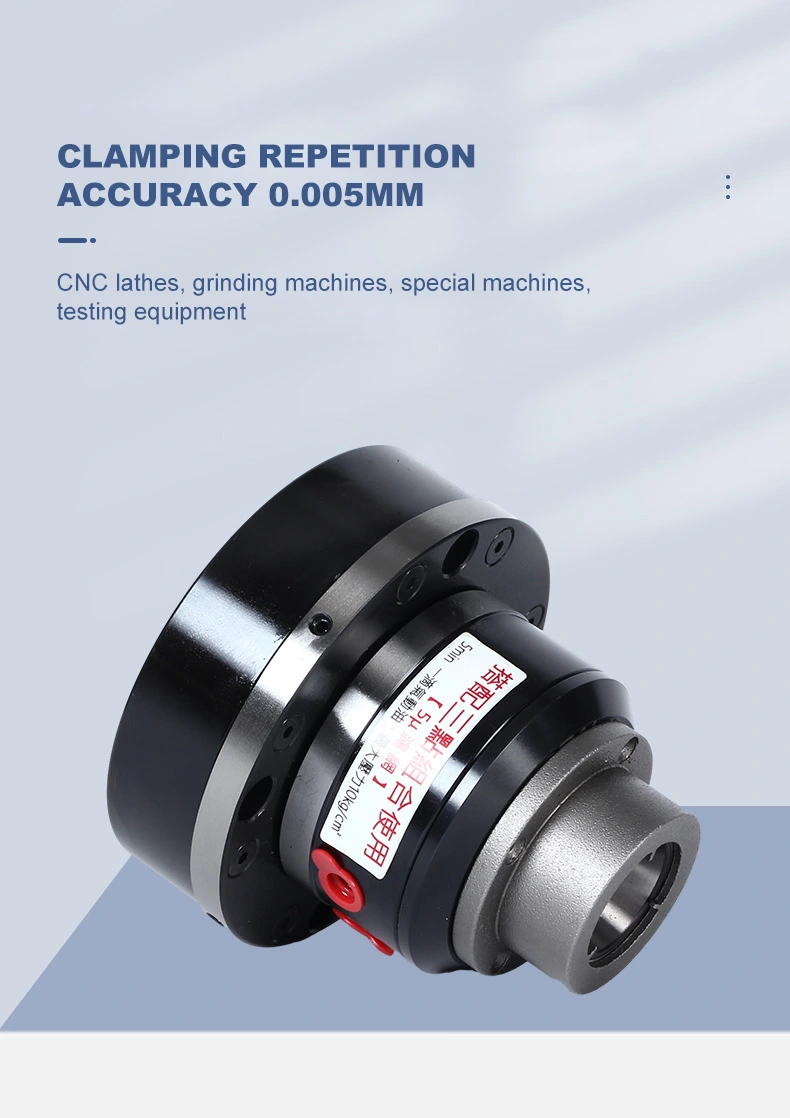

တိကျမှန်ကန်မှုကိုညှပ်	0.01mm	0.01mm	0.01mm
အများဆုံးမြန်နှုန်း	3500 rpm	3000 rpm	2500 rpm
အလုပ်လုပ်ဖိအား	3-8 ကီလိုဂရမ်	3-8 ကီလိုဂရမ်	3-8 ကီလိုဂရမ်
clamping အင်အားစု	600kgf @ 7KGS / CM	@ 7KGS / CM 2500kgf	2800kgf @ 7KGS / CM
အသားတင်ထုတ်ကုန်အလေးချိန်	2.5kgs	8kgs	13kgs
