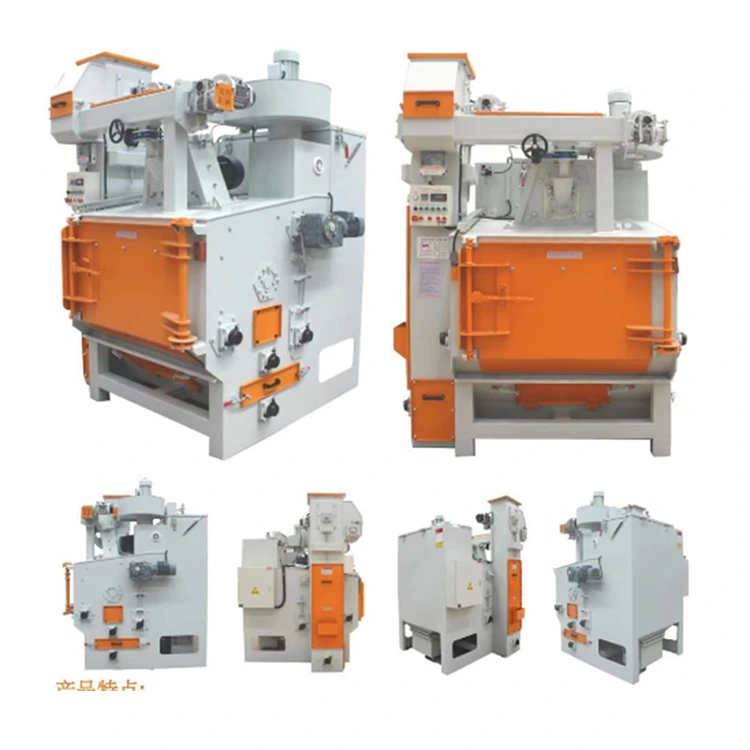

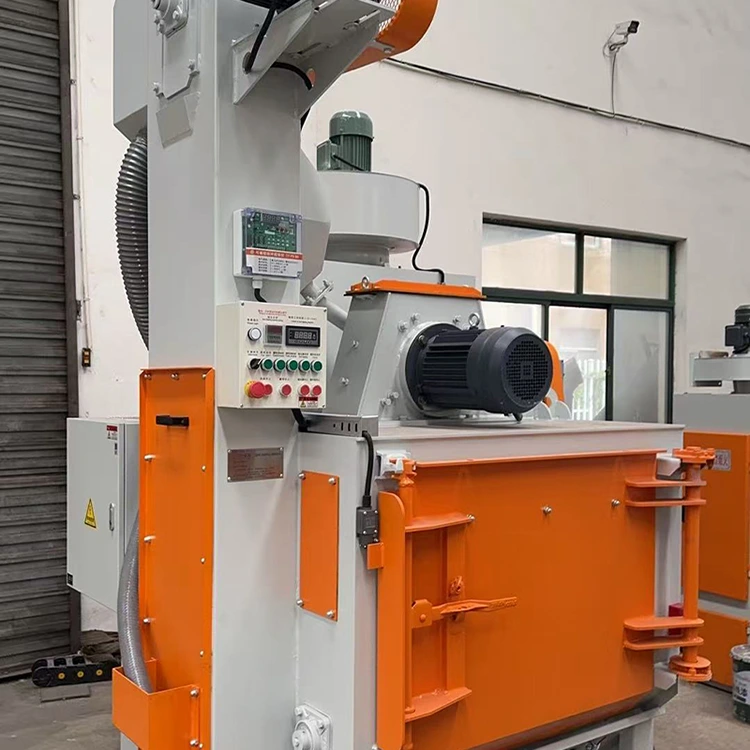

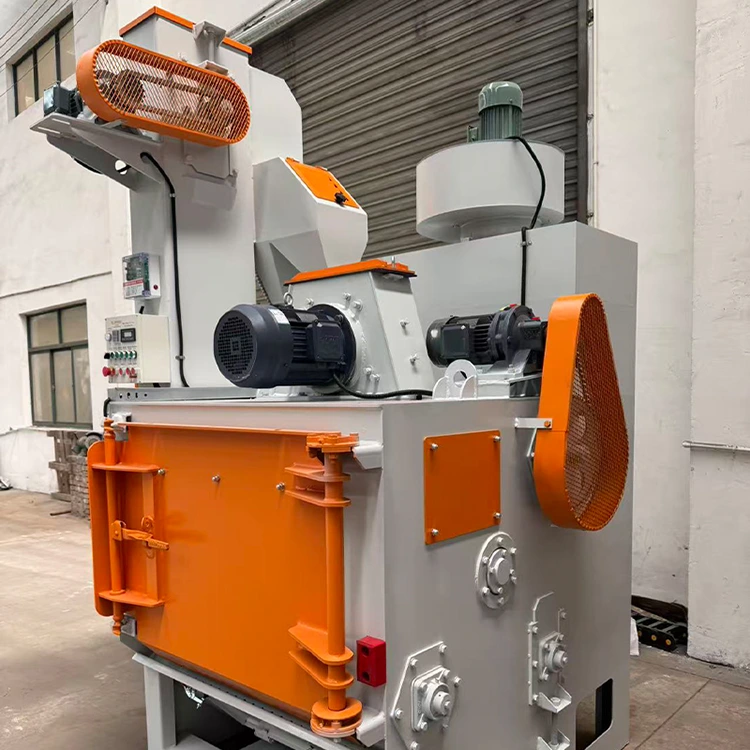

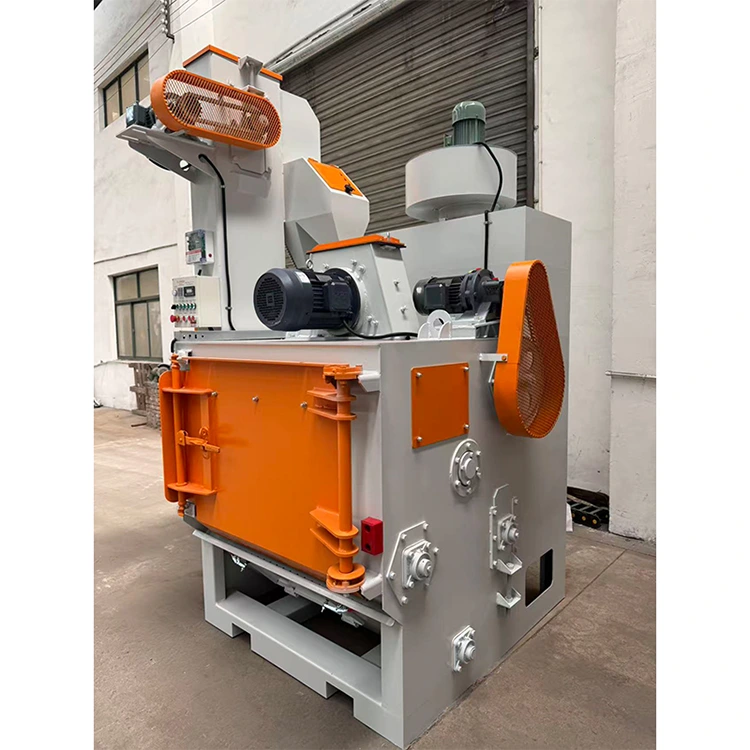

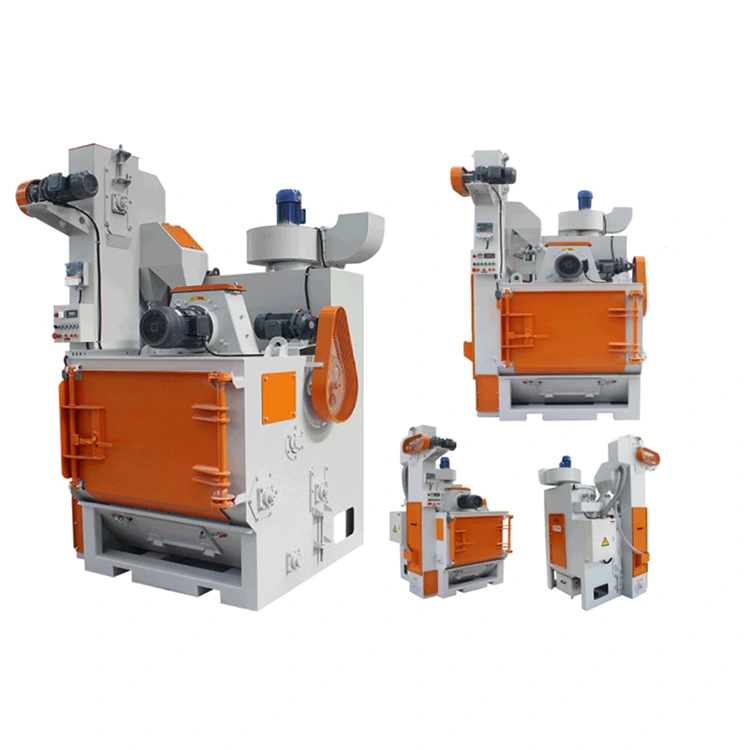

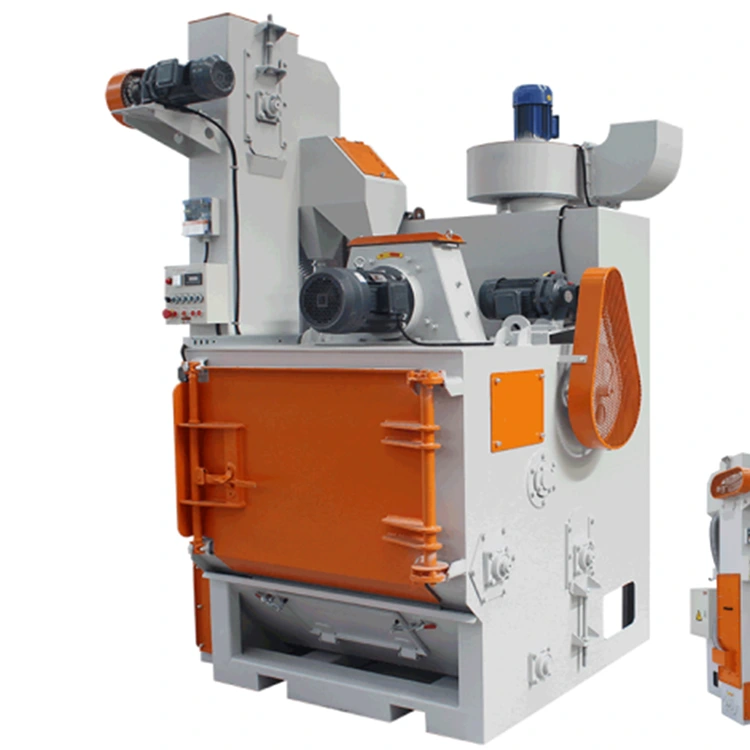

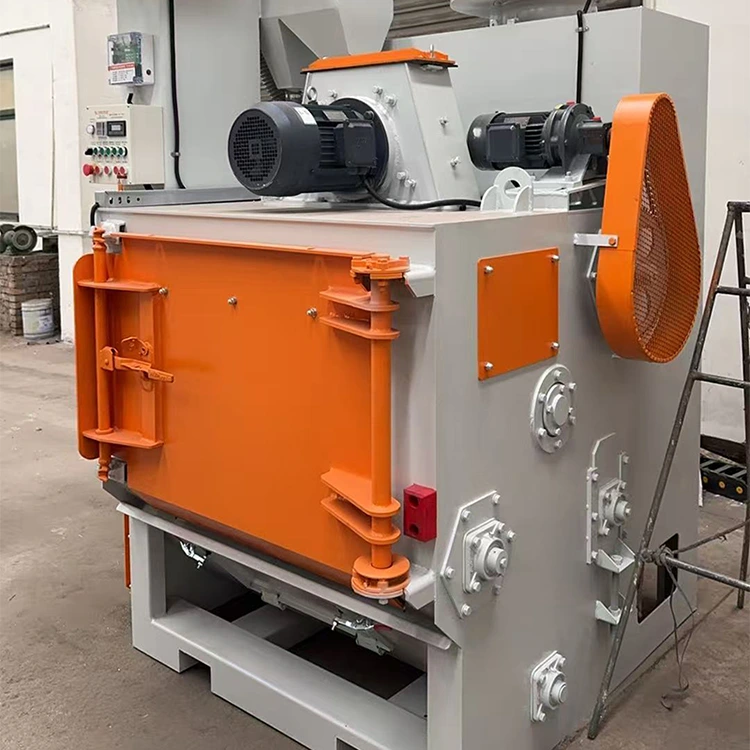

Crawler Type Shot Blasting Machine

Quanzhou Yueli ၏ Crawler Type Shot Blasting Machine သည် ပေါင်းစည်းထားသော crawler shot blasting machine တစ်ခုဖြစ်သည်။ ချက်ချင်းလည်ပတ်ရန်အတွက် သုံးဆင့်လေးကြိုးချိတ်ဆက်မှုဖြင့် ပေါင်းစပ်ဒီဇိုင်းကို ပါရှိသည်။ 7.5KW ပေါက်ကွဲမှုမော်တာ၊ သွေးခုန်နှုန်း စစ်ထုတ်သည့် ဖုန်မှုန့်စုဆောင်းမှု၊ Mn13 မန်းဂနိစ်စတီးလ် သို့မဟုတ် ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော သွန်းသံအကာအပြားများ တပ်ဆင်ထားသည်။ စက်အရွယ်အစား 1800×1850×2850mm မော်ဒယ်- ST650 Pro Max)

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Crawler Type Shot Blasting Machine ကို Quanzhou Yueli Automation Equipment Co., Ltd. မှ ထုတ်လုပ်ပါသည်။ စက်တွင် ဒုတိယအဆင့် လေးကြိုးပါဝါနှင့် ချိတ်ဆက်ပြီးပါက နောက်ဆက်တွဲ တပ်ဆင်မှု မလိုအပ်ဘဲ ဆိုက်အတွင်းတွင် တပ်ဆင်မှု မလိုအပ်ဘဲ ချက်ခြင်း လုပ်ဆောင်နိုင်သည့် ပေါင်းစပ်ဒီဇိုင်းကို ပါရှိသည်။ သယ်ဆောင်ခြင်းနှင့် ဖြုတ်ချခြင်း အမြင့်သည် နိမ့်သည် (မြေပြင်မှ 780mm အကွာတွင်ရှိသော crawler belt) သည် လည်ပတ်မှု အဆင်ပြေစေပြီး လုပ်သားပြင်းထန်မှုကို လျှော့ချပေးသည်။ စက်တွင် ဖုန်မှုန့်ထုတ်လွှတ်မှုနည်းရန်အတွက် သွေးခုန်နှုန်း စစ်ထုတ်သည့် ဖုန်မှုန့်စုဆောင်းခြင်းနှင့် ထိရောက်သော ရိုက်ချက်နှင့် ဖုန်မှုန့်များကို ခွဲထုတ်ရန်အတွက် ကန့်လန့်ကာအမျိုးအစား ခြားနားခြင်းတစ်ခု တပ်ဆင်ထားပါသည်။

ထုတ်ကုန်အင်္ဂါရပ်များ

Crawler Type Shot Blasting Machine တွင် အောက်ပါအင်္ဂါရပ်များကို ပေးဆောင်ပါသည်။

· ပေါင်းစပ်ဒီဇိုင်း။ သုံးဆင့်လေးကြိုးပါဝါကို ချိတ်ဆက်ပြီးတာနဲ့ ချက်ချင်းအလုပ်လုပ်ပါတယ်။ ဆိုက်တွင် ဆင့်ပွားတပ်ဆင်မှု မလိုအပ်ပါ။

· တင်ဆောင်ခြင်းနှင့် ဖြုတ်ချခြင်း အမြင့် (မြေပြင်မှ 780 မီလီမီတာ တွားသွားခါးပတ်)။ အဆင်ပြေသောလည်ပတ်မှု။ လုပ်အားပြင်းထန်မှုကို လျှော့ချပေးသည်။

· အခန်းစောင့်ပြားများသည် လှိမ့်ထားသော Mn13 မန်းဂနိစ်စတီးပြားများ သို့မဟုတ် ဝတ်ဆင်ရန် ခံနိုင်ရည်ရှိသော သွန်းသံခံပြားများကို အသုံးပြုနိုင်သည်။ မန်းဂနိစ်ပြားများသည် သေးငယ်သော လှည့်ကွက်ကွာဟချက်ရှိပြီး တာရှည်ခံသည်။ ခံနိုင်ရည်ရှိသော ပန်းကန်ပြားများသည် မြင့်မားသောစီးပွားရေးကိုပေးသည်။ ပြောင်းလွယ်ပြင်လွယ်ရွေးချယ်မှု။

· ထိရောက်သော ရိုက်ချက်နှင့် ဖုန်မှုန့်များကို ခွဲထုတ်ရန်အတွက် ကန့်လန့်ကာအမျိုးအစား ခြားနားချက်။

· ဖုန်မှုန့်ထုတ်လွှတ်မှုနည်းရန်အတွက် Pulse filter သည် ဖုန်မှုန့်စုဆောင်းသူ။

· တံခါးအထူ 7.5 မီလီမီတာ ကောင်းမွန်သော တံဆိပ်ခတ်ထားသောကြောင့် ပစ်လွတ်ခြင်း မရှိပါ။

· Shot blasting wheel သည် တာရှည်ခံနိုင်ရည်ရှိစေရန် အအေးခံထားသော ကာက်စ်လုပ်ငန်းစဉ်ဖြင့် မြင့်မားသောခရိုမီယမ်ပစ္စည်း (Cr20) ကို အသုံးပြုထားသည်။

· မြင့်မားသောတည်ငြိမ်မှုအတွက် CHINT မှ လျှပ်စစ်အစိတ်အပိုင်းအားလုံး။

· အဆင်ပြေသောသယ်ယူပို့ဆောင်ရေးအတွက် စက်အတိုင်းအတာ- 1850×1800×2850mm။

နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များနှင့် ဖွဲ့စည်းမှုပုံစံ

အောက်ပါဇယားတွင် Crawler Type Shot Blasting Machine ၏ ပြီးပြည့်စုံသော ဖွဲ့စည်းမှုပုံစံကို ဖော်ပြပါသည်။
● = ပါဝင်သည် ○ = ရွေးချယ်နိုင်သော / မပါဝင်ပါ။

အစိတ်အပိုင်း	Function/Configuration	သတ်မှတ်ချက်	ST650 Pro	ST650 Max	ပြီလေ။
Shot Blasting Wheel	အင်ဂျင်ပါဝါကို ပေါက်ကွဲစေခြင်း။	7.5KW	●	●
	ပေါက်ကွဲမှုဘီးမော်ဒယ်	STQ036	●	●	တိုက်ရိုက်မောင်း
	ပစ်ခတ်မှုနှုန်း	200 ကီလိုဂရမ်/မိနစ်	●	●
	ပြောင်းလဲနိုင်သော ကြိမ်နှုန်း လွတ်လပ်သော အမြန်နှုန်း ထိန်းချုပ်မှု		○	○	ရွေးချယ်ခွင့်
	ခံနိုင်ရည်ရှိသော အကာအကွယ်ပြား	Cr20	●	●
အပစ်အခတ် လည်ပတ်မှုစနစ်	ဓာတ်လှေကား မော်တာပါဝါ	1.5KW	●	●	တပ်ဆင်ရလွယ်ကူစေရန် စိတ်ကြိုက်ခွဲခြမ်းထားသော ဒီဇိုင်း
	သေနတ်ဖြင့်ခွဲသည့်နည်းလမ်း	ကန့်လန့်ကာ လေထု ခွဲခြားမှု	●	●
	ပစ်ခတ်နိုင်မှုစွမ်းရည်	30t/နာရီ	●	●
	ဓာတ်လှေကား ဓာတ်ပုံလျှပ်စစ်ထောက်လှမ်းစနစ်		○	○	ရွေးချယ်ခွင့်
လွှတ်တော်နဲ့	ရော်ဘာစာရေးကိရိယာအကျယ်	1130mm	●	●	အပေါက်များ 3-8 မီလီမီတာ

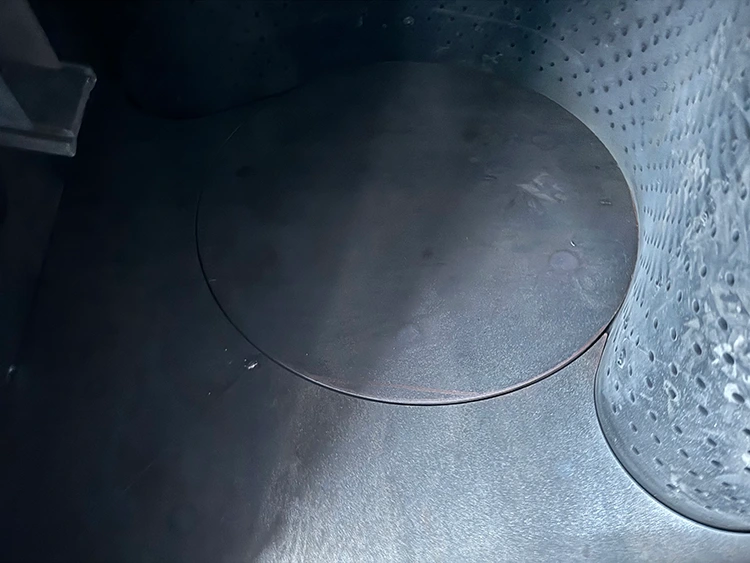

	End disc အချင်း	600mm	●	●

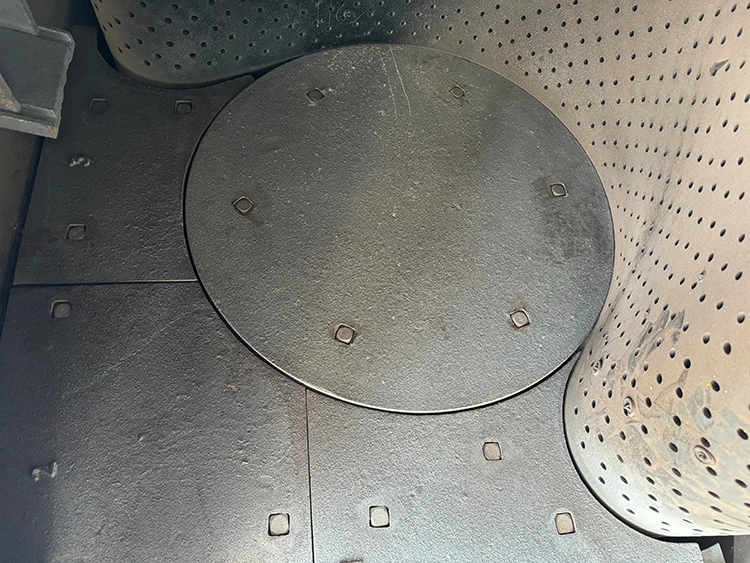

	သံပန်းကန်ပြား	ကာ့	●	○	ခံနိုင်ရည်ရှိသော သွန်းသံ
	မန်းဂနိစ်စတီးလ်ပြား	လှိမ့်	○	●	သံလိုက်မဟုတ်သော Mn13
	Crawler မော်တာပါဝါ	1.5KW	●	●	ကြိမ်နှုန်းပြောင်းစက် စိတ်ကြိုက်ရွေးချယ်နိုင်သည်။
	တံခါးအထူ	7.5mm	●	●	ကွန်တိန်နာတံခါးလက်ကိုင်
	မန်းဂနိစ်စတီးလ် ဆင့်ပွားကာကွယ်မှု	10mm	●	●	ညာဘက်စစ်ဆေးရေးဆိပ်ကမ်းအတွင်း
	အလုပ်ခွင်စွမ်းရည်	260KG	●	●	လူးလွယ်သောထုတ်ကုန်များအတွက်
ဖုန်စုပ်စနစ်	ပန်ကာဆူညံသံလျှော့ချရေးလမ်းညွှန်အပေါက်		○	●
	Pulse filter ဖုန်စုပ်စက်	ကျည်တောင့် ၂ တောင့်	●	●	320 × 900 မီလီမီတာ
	ပေါက်ကွဲလေဝင်လေထွက်ပန်းကန်ပြား	250 × 250 မီလီမီတာ	○	○	အလူမီနီယံ အစိတ်အပိုင်းများအတွက် ရွေးချယ်နိုင်သည်
	မိုဘိုင်းဖုန်စုပ်တွန်းလှည်း		●	●	အောက်ဖုန်စုပ်စက်
	ပရိတ်သတ်ပါဝါ	2.2KW	●	●
လျှပ်စစ်ထိန်းချုပ်မှုစနစ်	အကန့်ကို ထိပါ။	လွတ်လပ်သော	●	●	PLC HMI ရွေးချယ်နိုင်သည် အဝင်ကြိုး ≥8mm²
	လက်ရှိပြသမှု	ဒစ်ဂျစ်တယ်ပြသမှု	●	●
	ပါဝါချိတ်ဆက်မှု	380V 50HZ	●	●	သုံးဆင့်လေးကြိုး
	စုစုပေါင်းစွမ်းအား	13KW	●	●
လေအရင်းအမြစ်	လေဝင်ပိုက်	8mm	●	●	ဖိအား 5-8KG
အတိုင်းအတာများ	အလျား × အနံ × အမြင့်	1.80×1.85×2.85m	●	●

ဒီဇိုင်း ပေါ်လွင်ချက်များ

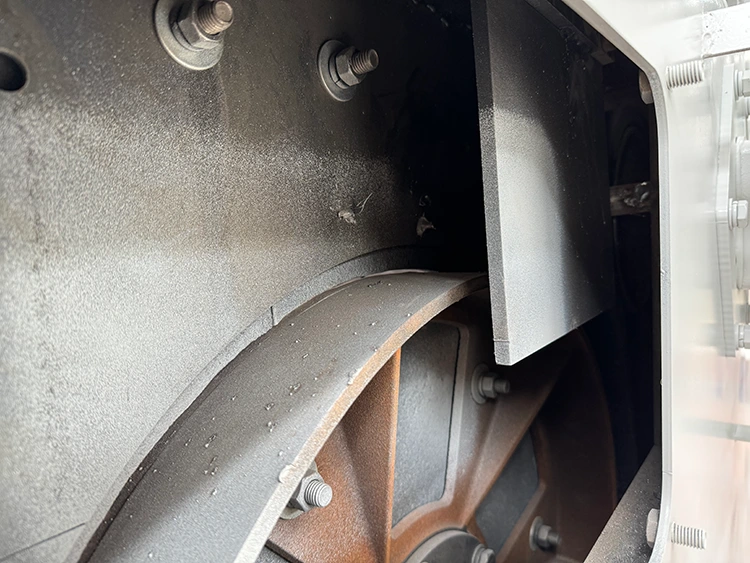

မန်းဂနိစ်စတီးလ် ဆင့်ပွားကာကွယ်မှု

အခန်းကိုယ်ထည်ကို ထိထိရောက်ရောက် ကာကွယ်ပေးသည်။
ဗားရှင်းအားလုံးတွင် Standard

မိုဘိုင်းဖုန်စုပ်တွန်းလှည်း

ဖုန်မှုန့်များကို သန့်စင်ပေးရာတွင် ပိုမိုအဆင်ပြေစေပါသည်။

ပေါက်ကွဲလေဝင်လေထွက်ပန်းကန်ပြား

လည်ပတ်နေစဉ်အတွင်း လုံခြုံရေးကို တိုးမြှင့်ပေးသည်။
ရွေးချယ်နိုင်သည် (အလူမီနီယံ အစိတ်အပိုင်းများအတွက်)

• ST650 Pro- ဝတ်ဆင်-ခံနိုင်ရည်ရှိသော သွန်းသံအကာအပြား

အမေးများသောမေးခွန်းများ

ဤသေနတ်ပစ်ဗုံးဖောက်ခွဲစက်အတွက် ပါဝါလိုအပ်ချက်ကဘာလဲ။

စက်သည် သုံးဆင့်လေးကြိုး 380V 50HZ ပါဝါထောက်ပံ့မှုကို အသုံးပြုသည်။ စုစုပေါင်း ဓာတ်အားမှာ 13KW ဖြစ်သည်။ အဝင်ကြိုးသည် 8 မီလီမီတာ စတုရန်းပေ သို့မဟုတ် ပိုကြီးသင့်သည်။

workpiece စွမ်းရည်ကဘာလဲ။

လှိမ့်ရလွယ်ကူသောထုတ်ကုန်များအတွက် workpiece ကိုင်တွယ်နိုင်စွမ်းသည် 260KG ဖြစ်သည်။

စက်ရဲ့အတိုင်းအတာကဘာလဲ။

စက်၏အတိုင်းအတာမှာ 1800×1850×2850mm ဖြစ်သည်။

Pro နှင့် Max ဗားရှင်းများအကြား ကွာခြားချက်ကား အဘယ်နည်း။

Pro ဗားရှင်းတွင် ဝတ်ဆင်မှုခံနိုင်ရည်ရှိသော သွန်းသံအကာအကွယ်ပြားများကို အသုံးပြုထားသည်။ Max ဗားရှင်းတွင် Mn13 မန်းဂနိစ်စတီးလ်ပြားများကို အသုံးပြုထားသည်။ Max ဗားရှင်းတွင် ပန်ကာဆူညံသံလျှော့ချရေးလမ်းညွှန်အပေါက်လည်း ပါဝင်ပါသည်။

မည်သည့်ဖုန်စုပ်စက်ကို အသုံးပြုသနည်း။

စက်သည် 320×900mm (320×900mm) စစ်ထုတ်သည့် ကျည်တောင့် 2 ခုပါသော ဖုန်မှုန့်စုပ်စက်ကို အသုံးပြုသည်။ ပန်ကာပါဝါ 2.2KW ဖြစ်ပါတယ်။

loading အမြင့်ကဘာလဲ။

crawler belt သည် မြေပြင်မှ 780mm အကွာတွင်ရှိပြီး အဆင်ပြေသောလည်ပတ်မှုအတွက် နိမ့်သော loading နှင့် unloading height ကိုပေးစွမ်းသည်။

Shot blasting wheel အစိတ်အပိုင်းများကို မည်သည့်ပစ္စည်းဖြင့် ပြုလုပ်ထားသနည်း။

ရိုက်ချက်ပေါက်ကွဲမှုဘီးသည် မြင့်မားသော ခရိုမီယမ်ပစ္စည်း (Cr20) ကို အသုံးပြု၍ တာရှည်ဝန်ဆောင်မှုသက်တမ်းအတွက် အအေးခံထားသော ပုံသွင်းခြင်းလုပ်ငန်းစဉ်ကို အသုံးပြုထားသည်။

ကုန်ပစ္စည်းသတ်မှတ်ချက်များ

မော်ဒယ်	ST650B
Roller Diameter	400 မီလီမီတာ
စက်အတိုင်းအတာ (L×W×H)	1850 × 1900 × 2600 မီလီမီတာ
ရိုက်ပါ။	Crawler အမျိုးအစား
ဇာစ်မြစ်	Yancheng၊ တရုတ်နိုင်ငံ
အလုပ်မြန်နှုန်း	1200
စုစုပေါင်းပါဝါ	12.1 KW
ဖုန်စုပ်ခြင်း လေထုထည်	9850
ဖုန်မှုန့်စုဆောင်းပါဝါ	22 KW
ဆက်စပ်ပစ္စည်းများ	20
